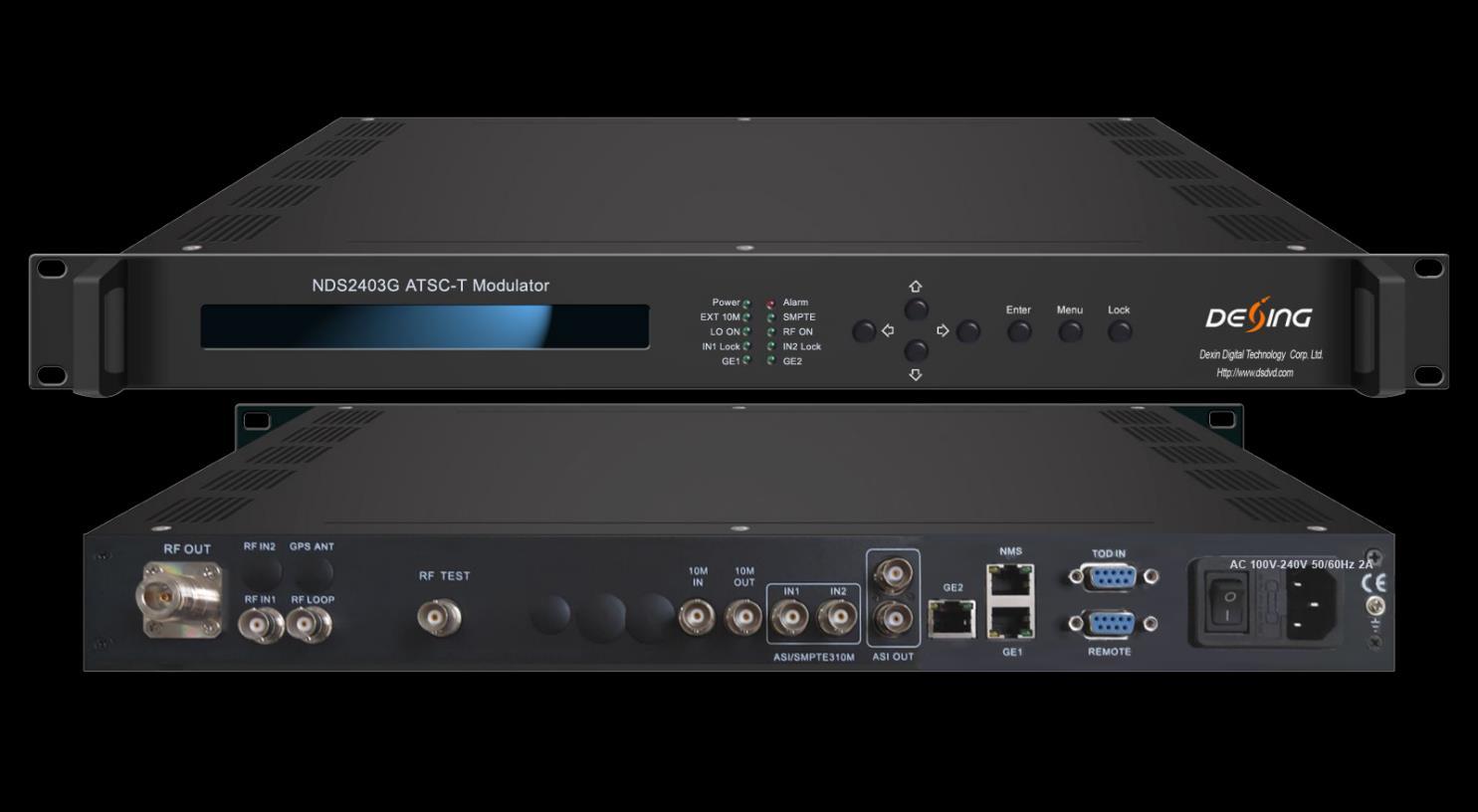

NDS2403G ATSC-T-Modulator
Produktübersicht
Der ATSC-T-Modulator NDS2403G ist ein neu entwickeltes Produkt von DEXIN, das DVB-ASI- und SMPTE-310-Eingänge unterstützt. Nach der Modulation der Eingangssignale über ATSC 8-VSB kann er HF-Signale im Bereich zwischen 50 und 860 MHz ausgeben. Mit anderen Worten unterstützt der ATSC-T-Modulator NDS2403G den Codierungs- und Modulationsmodus gemäß dem ATSC-T A/53-Standard. Er unterstützt auch adaptive nichtlineare und lineare digitale Vorverzerrung (DPD). Darüber hinaus kann das System dieses Geräts online über das Netzwerk gesteuert und aktualisiert werden, was bei der Einrichtung digitaler ATSC-T-Rundfunknetze und beim Testen des ATSC-T-Set-Top-Box-Designs weit verbreitet ist.
Hauptmerkmale
*Volle Übereinstimmung mit dem ATSC A/53-Standard
*Zweikanaliger DVB-ASI/SMPTE-310M-Eingang, automatische Umschaltung und Hot Backup
* Duale IP-Eingangsports, GE-Ports, über UDP/RTP
*HF-Bereich: 50 MHz ~ 860 MHz, 1-Hz-Schrittweite
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
*Frontpanel und IP-Fernbedienung
* RS-Kodierung, Dateninterleaving, Trellis-Kodierung
*Unterstützt adaptive lineare oder nichtlineare digitale Vorverzerrung (DPD)
* Verwendet einen Quarzoszillator mit konstanter Temperatur, die Frequenzstabilität kann bis zu 0,1 PPM betragen
*Hervorragende HF-Ausgangsleistung: EVM, MER, SNR, Schulterhöhe usw.
*Fernwartung, -überwachung und -aktualisierung
*NMS-, Tastatur- und LCD-Bedienung
Technische Daten
Eingang
Modulation
Selbstangepasste 2 Asi/SMPTE 310M-Eingänge
2 ASI-Port-Eingänge, einer für Hot Backup, BNC-Schnittstelle
Zwei IP-Eingangsports, einer für Hot Backup, über UDP/RTP, Unicast/Multicast, GE-Ports
1 Kanal 10 MHz Referenztakteingang
Standard ATSC A/53
Konstellation 8VSB
Bandbreite
FEC
6 MHz
RS(208 188)+Spalier
Hafen N-Typ, 50Ω Impedanz
HF-Bereich
HF-Ausgang
DPD
System
Allgemein
50 ~ 860 MHz, 1-Hz-Schrittweite
Ausgangspegel ATT -20 dBm ~ 6 dBm, 0,1 dB-Schritte
Schulterhöhe 60 dB
MER ≥ 40 dB
Nichtlinearer DPD über 10 dB ACPR-Verbesserung (normalerweise)
linearer DPD
über 10 dB Nicht-Flachheitsanpassung (normalerweise)
LCD-Display und Tastaturbedienung, NMS, chinesische und englische Bedienanzeige
Über das Netzwerk aktualisierte Software
Maße (BxLxH) 482 mm × 455 mm × 44,5 mm
Gewicht 6,0 kg
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung
Wechselstrom 110 V ± 10 %, 50/60 Hz oder Wechselstrom 220 V ± 10 %, 50/60 Hz
Verbrauch 25 W
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

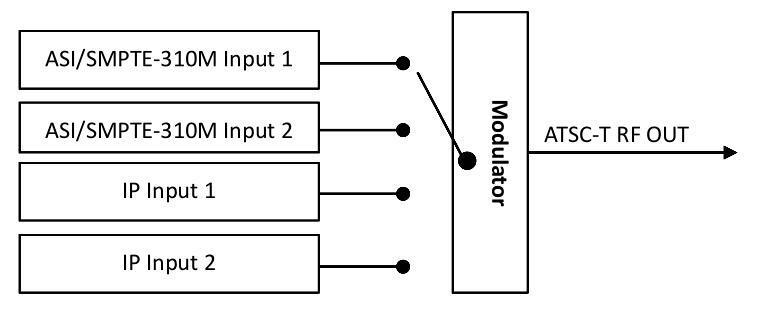

Prinzipdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Über uns
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme und die Integration von IPTV-Systemen in Hotels spezialisiertes Unternehmen. Das Unternehmen wurde 2009 gegründet und hat über 180 Länder weltweit bedient. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern.
