Vous souhaitez construire un réseau haut débit métropolitain HFC bidirectionnel robuste ?
Le nœud fibre optique CATV SR1004 est la solution idéale. Doté d'une technologie AGC
optique avancée et d'un contrôle CPU complet, ce nœud optique extérieur bidirectionnel
garantit des performances stables et une gestion précise du signal. Idéal pour les réseaux
haut débit métropolitains, il offre une large plage AGC optique (+2 dBm à -9/-8/-7 dBm),
une sauvegarde du signal optique double canal et une linéarité RF optimisée. Avec un
niveau de sortie nominal ≥ 108 dBμV et des températures de fonctionnement comprises
entre -30 °C et +70 °C, il est conçu pour une fiabilité optimale dans les environnements exigeants.
• Contrôle complet du processeur et affichage des paramètres LCD | • Technologie AGC
optique avancée | • Sauvegarde du signal optique à double canal | • Linéarité RF
optimisée et amplificateur GaAs | • Large plage de températures de fonctionnement
(-30 ℃ à +70 ℃)
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Ce nœud optique extérieur bidirectionnel est parfait pour construire un réseau haut débit métropolitain HFC bidirectionnel de haute qualité.
Nœud de fibre optique CATV
Résumé

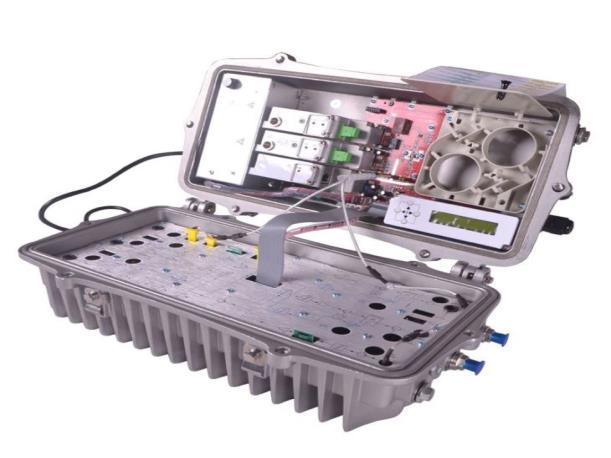

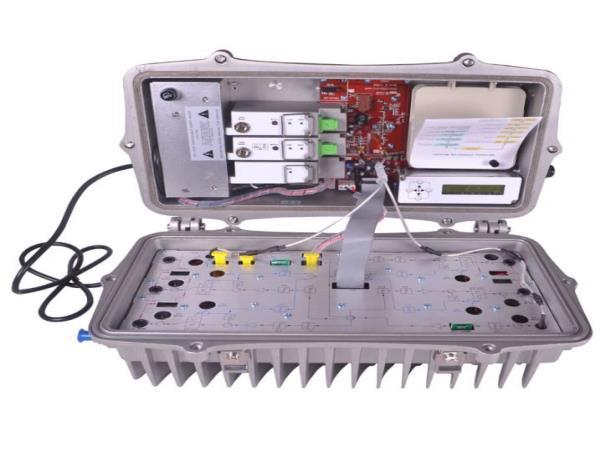

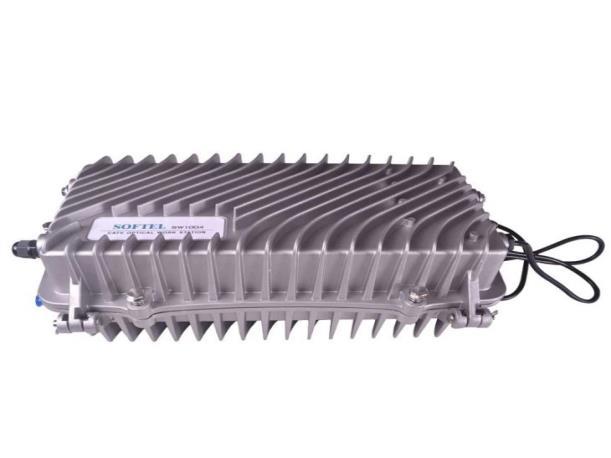

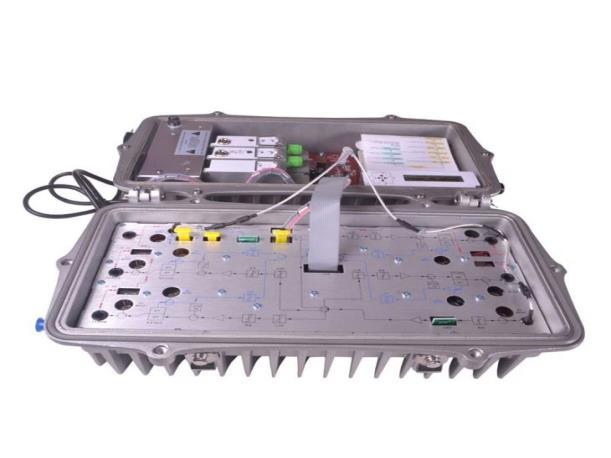

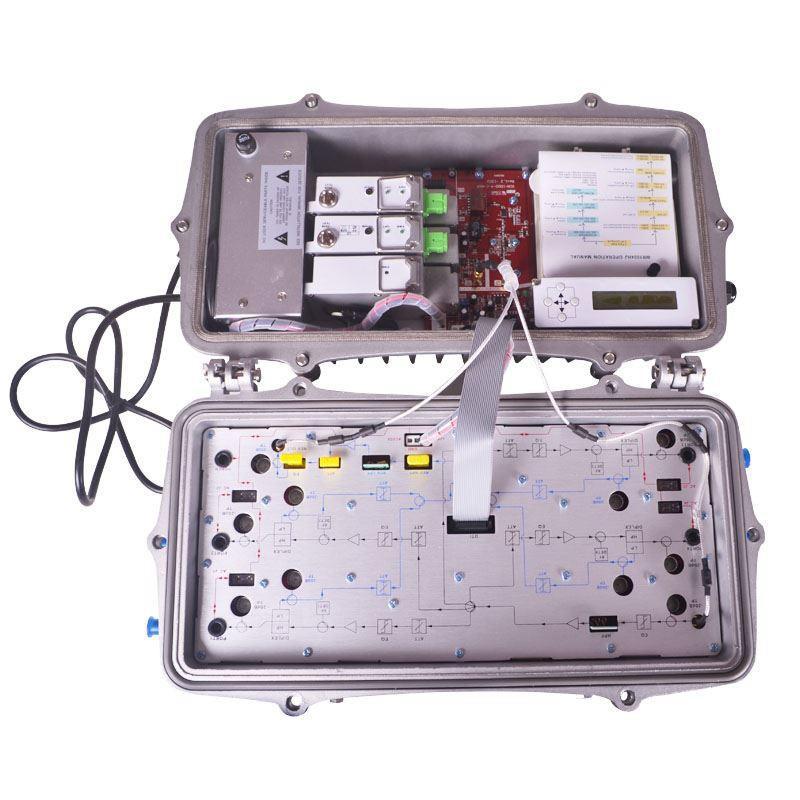

Le nœud optique extérieur SR1004 est un équipement optique bidirectionnel. Il est issu de plusieurs années de recherche sur les équipements de transmission par fibre optique CATV HFC. Il a été spécialement développé pour les réseaux haut débit métropolitains bidirectionnels à structure HFC. Ce nœud fibre optique CATV est un excellent choix pour la construction d'un réseau haut débit métropolitain bidirectionnel HFC de haute qualité.
Caractéristiques
1. Le processeur contrôle entièrement le fonctionnement de la machine. L'écran LCD affiche les paramètres, tels que le niveau d'entrée/sortie. Le contrôle variable est pratique et intuitif, et les performances sont stables. Le nombre d'accessoires optionnels est réduit.
2. Ce nœud à fibre optique CATV SR1004 adopte une technologie AGC optique avancée, plage de contrôle
AGC optique : +2 dBm ～ -9/-8/-7 dBm réglable.
3. Le récepteur de signal optique à deux canaux se sauvegarde mutuellement, peut définir arbitrairement la condition de commutation automatique, peut également être réglé sur la commutation manuelle.
4. Optimisation de la conception du circuit, processus de production SMT, optimisation de l'ensemble du chemin du signal, a rendu la transmission du signal photoélectronique plus stable, indice linéaire RF plus élevé.
5. Puce d'atténuation réglable électrique RF professionnelle, circuit d'équilibre réglable électrique RF, bonne linéarité, haute précision.
6. Dispositif amplificateur GaAs, sortie doubleur de puissance, gain élevé et faible distorsion.
7. Le chemin de retour adopte une puce d'atténuation réglable électrique RF professionnelle au lieu du commutateur à trois états.
Paramètres techniques
Partie de réception optique du chemin direct
Recevoir la puissance optique
Plage de puissance optique
AGC
Perte de retour optique
Longueur d'onde de réception optique
Type de connecteur optique
Type de fibre optique
Paramètres optiques
dBm -9 ~ +2
dBm (-9 dBm/-8 dBm/-7 dBm) (+2 dBm) réglable
dB > 45
nm 1100 ~ 1600
FC/APC, SC/APC (ou spécifié par l'utilisateur)
Mode unique
Performances des liens
C/N
C/CTB
C/CSO
Gamme de fréquences
Planéité de la bande
Niveau de sortie nominal
Niveau de sortie maximal
Perte de retour de sortie
dB ≥ 51
dB ≥ 65
dB ≥ 60
Paramètre RF
MHz 47/85～862/1003
dB ±0,75
dBμ V ≥ 108
dBμ V ≥ 112
dB ≥16
Impédance de sortie Ω 75
Par voie de retour de transmission optique
Paramètre optique
Longueur d'onde de transmission optique
Type de laser
Puissance optique de sortie
Type de connecteur optique
Gamme de fréquences
Planéité de la bande
Niveau d'entrée
Perte de retour d'entrée
nm 1310±10, 1550±10 ou spécifié par l'utilisateur
Laser DFB ou FP
mW
0,5, 1, 2, 3, 4
SC/APC, FC/APC
Paramètre RF
MHz 5 ~ 65
dB ±0,75
dBμ V 75～85
dB ≥ 16
Impédance de sortie Ω 75
≥15 (NPR ≥30 dB)
Plage dynamique NPR
dB
Utiliser le laser DFB
≥10 (NPR ≥30 dB)
Performance générale
