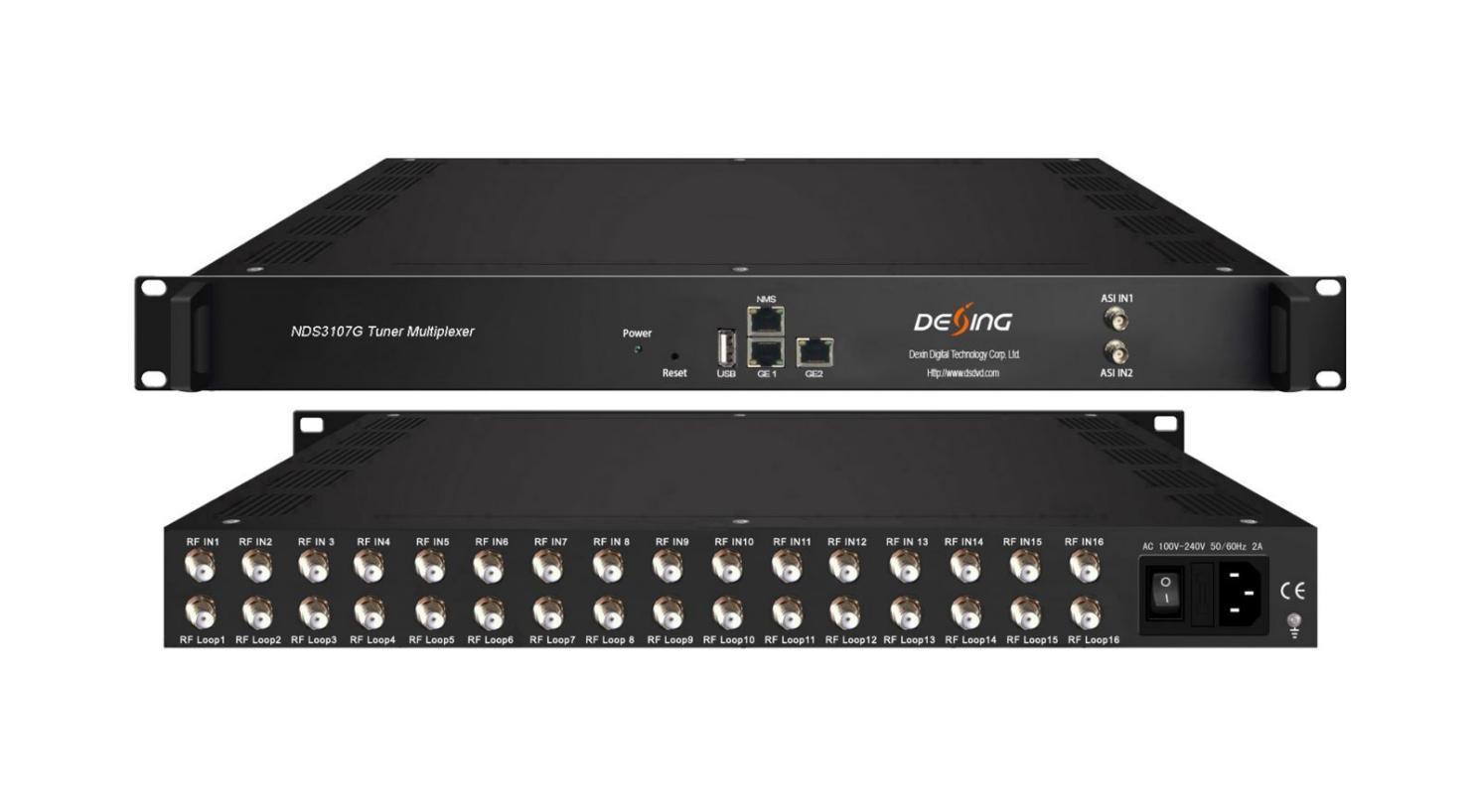

Multiplexeur syntoniseur NDS3107G
Contour
Le multiplexeur d'entrée de tuner NDS3107G est le dernier dispositif de démodulation et de multiplexage pour le système de tête de réseau de diffusion TV numérique avec sortie TS via le port IP. Il peut multiplexer jusqu'à 16 canaux de tuner et 2 entrées ASI vers IP (MPTS). Ce multiplexeur a pour fonctions de prendre en charge la génération automatique d'informations PSI/SI, le remappage PID et le filtrage de service. La fonction BISS intégrée décrypte soigneusement les programmes d'entrée du tuner. En conclusion, sa haute intégration et sa conception économique font de cet appareil un appareil largement utilisé dans le système de diffusion CATV.
Caractéristiques principales
* Prise en charge de 16 FTA DVB-S/S2/S2X (DVB-C, DVB-T/(T), ISDB-T, ATSC en option), 2 entrées ASI
* Prise en charge du décryptage BISS et le débit binaire de chaque canal ne peut pas dépasser 80 Mbps
* Prise en charge de la fonction DisEqc
* 4 sorties IP (MPTS) sur protocole UDP, RTP/RTSP
* Sortie miroir 2 GE, jusqu'à 850 Mbps
* Prise en charge du filtrage PID, du remappage
* Prise en charge de la reconstruction et de l'édition PSI/SI
* Prise en charge de la fonction « Null PKT Filter »
* Prise en charge du fonctionnement Web

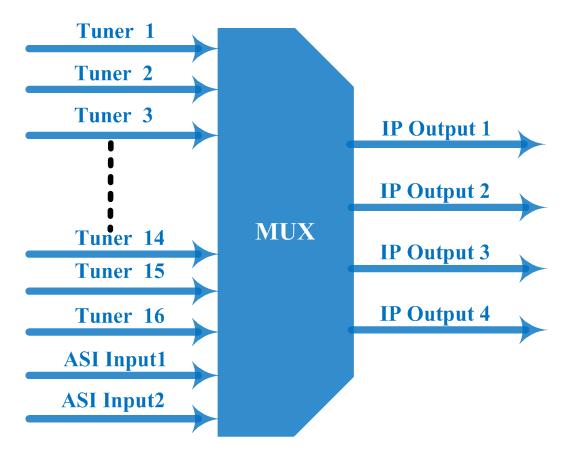

Principe de fonctionnement
Caractéristiques
Saisir
Section Tuner
Entrée 16 tuners (DVB-C, DVB-T/(T), ISDBT, S/S2/S2X, ATSC en option), type F 2 entrées ASI, interface BNC
Fréquence
d'entrée
DVB-C
DVB-T/(T)
Version 1 DVB-S
30 ~ 1000 MHz
Standard J.83A (DVB-C), J.83B, J.83C
Constellation 16/32/64/128/256 QAM
Fréquence d'entrée
30 ~ 1000 MHz
Bande passante 6/7/8 M
Fréquence d'entrée
950 à 2150 MHz
Débit de symboles 1 à 45 Msps
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Intensité du signal - 65~ -25dBm
Débit binaire ≤120 Mbps
Contact : Tomleequan E-mail :
d'entrée maximal
Fréquence
d'entrée
DVB-S2
950 à 2150 MHz
Débit de symboles 1 à 45 Msps
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK
Débit binaire
d'entrée maximal ≤120 Mbps
Fréquence
d'entrée
DVB-S
950 à 2150 MHz
Débit de symboles 0,5 à 45 Msps
Intensité du signal - 65- -25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit binaire
d'entrée maximal ≤120 Mbps
Fréquence d'entrée
Débit de symboles
950 à 2150 MHz
QPSK/8PSK/16APSK : 0,5 à 45 Msps
32APSK : 0,5 à 40 Méch./s ;
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2
Version 2 (Nouveau)
DVB-S2X
FEC
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤120 Mbps
Fréquence
d'entrée
Débit de symboles
950 à 2150 MHz
QPSK/8PSK/16APSK : 0,5 à 45 Msps
8APSK/32APSK : 0,5 à 40 Méch./s
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK : 5/9 L, 26/45 L
FEC
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
Re-multiplex
PID
Décryptage BISS
Sortir
Système
Divers
ISDB-T
ATSC
32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤120 Mbps
Fréquence d'entrée 30 à 1 000 MHz
Fréquence d'entrée 50 MHz à 960 MHz
Bande passante 6M
Constellation 8VSB
Remappage PID
Ajustement précis de la PCR
Génération automatique de tableau PSI/SI
Plage de sortie 0x0000 0x1FFF
PID transparent Tout PID transparent et réalisable par mappage
Quantité de PID de sortie par entrée 128
Mode 1, Mode E (jusqu'à 850 Mbps) (décryptage de programmes individuels)
4 sorties IP (MPTS) sur protocole UDP et RTP/RTSP via les ports GE1 et GE2, Unicast et Multicast
Gestion à distance Gestion du serveur Web
Langue Anglais
Mise à niveau USB, gestion Web
Dimension 482 mm × 410 mm × 44 mm (L × L × H)
Poids approximatif 3,5 kg
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie 100~240 VCA, 50/60 Hz
Consommation d'énergie 20 W
Options d'entrée du tuner :
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
8 tuners DVB-S2/S2X + 8 tuners DVB-(T)
8 tuners DVB-S2/S2X + 8 tuners ISDB-T
16 syntoniseurs DVB-S/S2/S2X/DVB-C/(T)/ISDB-T/ATSC
