Multiplexer di ingresso del sintonizzatore NDS3107G per la trasmissione digitale

Page 1

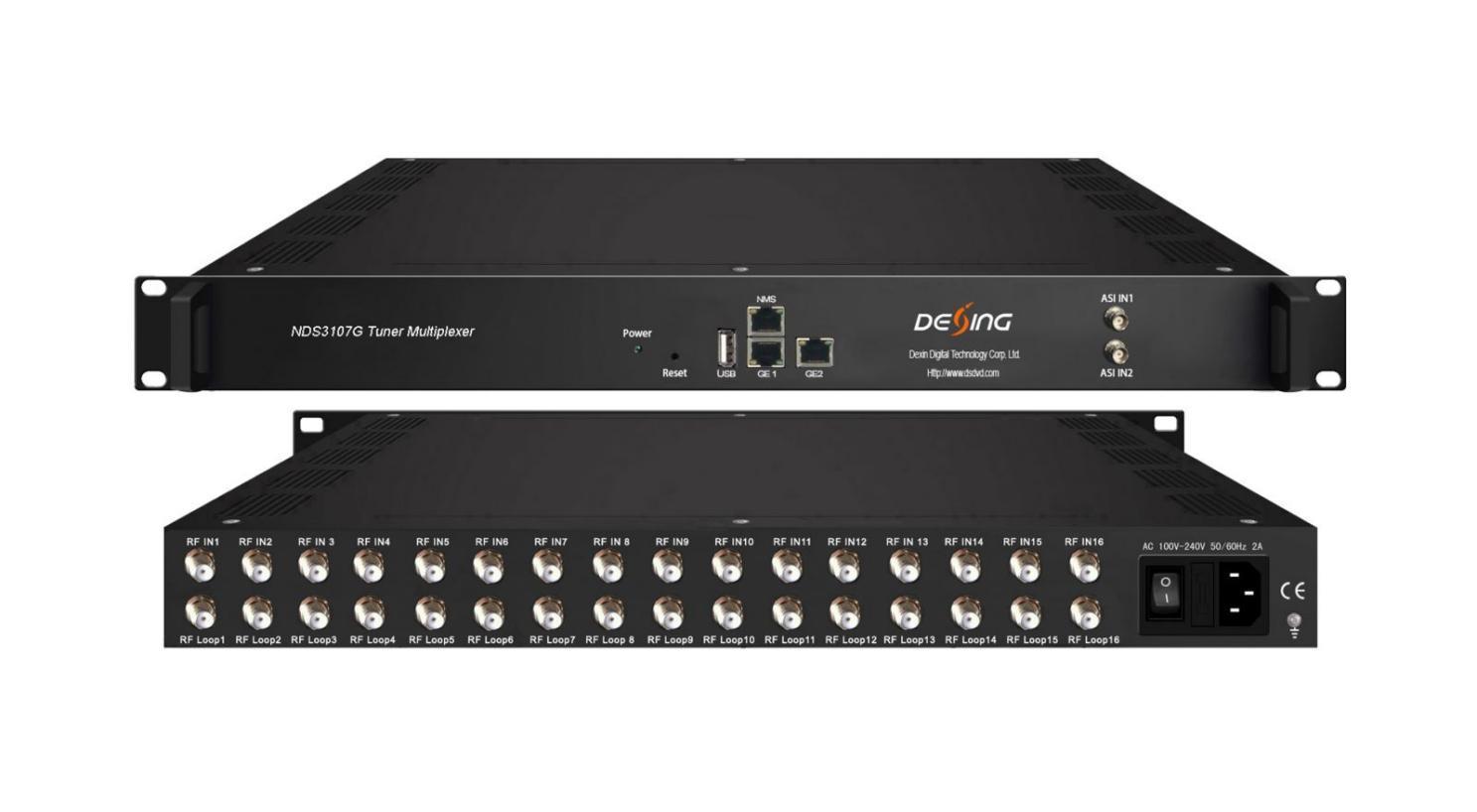

Sintonizzatore Multiplexer NDS3107G

Schema

NDS3107G Tuner Input Multiplexer è l'ultimo dispositivo di demodulazione e multiplexing per il sistema head-end di trasmissione TV digitale con uscita TS tramite porta IP. Può multiplexare fino a 16 canali Tuner e 2 ingressi ASI su IP (MPTS). Questo multiplexer ha le funzioni di supportare la generazione automatica di informazioni PSI/SI, la rimappatura PID e il filtraggio dei servizi.

La funzione BISS incorporata decifrerà attentamente i programmi di input del sintonizzatore. In conclusione, la sua elevata integrazione e il design conveniente rendono questo dispositivo ampiamente utilizzato nel sistema di trasmissione CATV.

Caratteristiche principali

* Supporta 16 FTA DVB-S/S2/S2X (DVB-C, DVB-T/(T), ISDB-T, ATSC opzionale), 2 ingressi ASI

* Supporta il descrambling BISS e il bit rate di ogni canale non può superare gli 80 Mbps

* Supporta la funzione DisEqc

* 4 Uscita IP (MPTS) su protocollo UDP, RTP/RTSP

* Uscita mirroring 2 GE, fino a 850 Mbps

* Supporta il filtraggio PID, la rimappatura

* Supporta la ricostruzione e la modifica PSI/SI

* Supporta la funzione "Filtro Null PKT"

* Supporta il funzionamento del Web

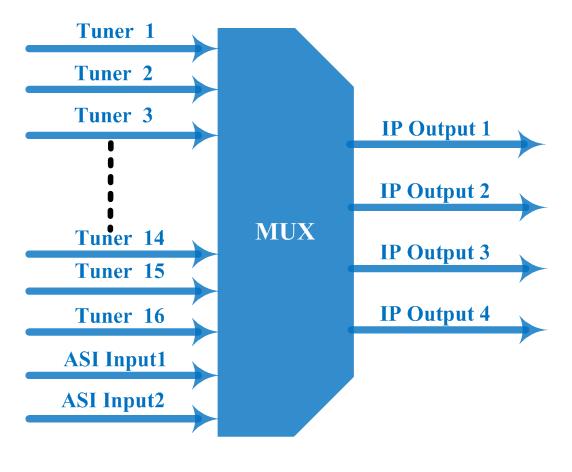

Principio di funzionamento

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Contatto: Tomleequan Email:

Specifiche

Ingresso 16 ingressi sintonizzatori (DVB-C, DVB-T/(T), ISDBT, S/S2/S2X, ATSC opzionale), tipo F 2 ingressi ASI, interfaccia BNC

Frequenza di ingresso Frequenza: 30 ~1000 MHz

DVB-C

Standard J.83A(DVB-C), J.83B, J.83C

Costellazione 16/32/64/128/256 equazione magnetica

Sezione sintonizzatore

DVB-T/(T)

Versione 1 Digitale terrestre

Frequenza di ingresso Frequenza: 30 ~1000 MHz

Larghezza di banda 6/7/8 mesi

Frequenza di ingresso Frequenza: 950~2150 MHz

Tasso di simbolo 1~45 Msps Commissione Elettorale 1/2, 2/3, 3/4, 5/6, 7/8

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Costellazione QPSK

Potenza del segnale - 65~ -25dBm

Bitrate massimo in ingresso ≤120 Mbps

Frequenza di ingresso

Digitale terrestre (DVB-S2)

Versione 2 (Nuovo)

Digitale terrestre

Frequenza: 950~2150 MHz

Tasso di simbolo 1~45 Msps Commissione

Elettorale 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Costellazione QPSK, 8PSK

Bitrate massimo in ingresso ≤120 Mbps

Frequenza di ingresso

Frequenza: 950~2150 MHz

Tasso di simbolo Da 0,5 a 45 Msps

Potenza del segnale - 65- -25dBm Commissione

Elettorale 1/2, 2/3, 3/4, 5/6, 7/8

Costellazione QPSK

Bitrate massimo in ingresso ≤120 Mbps

Frequenza di ingresso

Tasso di simbolo

Digitale terrestre (DVB-S2)

Digitale terrestre

Commissione

Elettorale

Frequenza: 950~2150 MHz

QPSK/8PSK/16APSK: 0,5~45 Msps

Velocità di trasmissione: 100 Mbit/s;

Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10

Costellazione QPSK, 8PSK, 16APSK, 32APSK

Bitrate massimo in ingresso ≤120 Mbps

Frequenza di ingresso

Tasso di simbolo

Commissione

Frequenza: 950~2150 MHz

QPSK/8PSK/16APSK: 0,5~45 Msps

8APSK/32APSK: 0,5~40Msps

Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5,

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Ri-multiplexare

PID

BISS in fase di decodificazione

Produzione

Sistema

Varie

Elettorale 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK: 5/9-L, 26/45-L

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9

Costellazione QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Bitrate massimo in ingresso ≤120 Mbps

ISDB-T Frequenza di ingresso

Frequenza di ingresso

ATSC

Frequenza

Da 50 MHz a 960 MHz

Larghezza di banda 6 milioni

Costellazione 8VSB

Rimappatura PID

Regolazione accurata del PCR

Generazione automatica della tabella PSI/SI

Campo di uscita 0x0000 0x1FFF

PID trasparente

Qualsiasi PID trasparente e mappabile realizzabile

Quantità di PID di uscita per ingresso 128

Modalità 1, Modalità E (fino a 850 Mbps) (decifrare singoli programmi)

4 Uscita IP (MPTS) su protocollo UDP e RTP/RTSP tramite porta GE1 e GE2, Unicast e Multicast

Gestione remota Gestione del server Web Lingua Inglese

Aggiornamento USB, gestione web

Dimensione 482 mm × 410 mm × 44 mm (larghezza × lunghezza × altezza)

Peso approssimativo 3,5 kg

Ambiente 0~45℃(lavoro);-20~80℃(stoccaggio)

Requisiti di potenza 100~240 V CA, 50/60 Hz

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Consumo energetico 20W

Opzioni di ingresso del sintonizzatore:

 8 sintonizzatori DVB-C + 8 sintonizzatori ATSC

 8 sintonizzatori DVB-S2/S2X + 8 sintonizzatori DVB-(T)

 8 sintonizzatori DVB-S2/S2X + 8 sintonizzatori ISDB-T

 16 Sintonizzatori DVB-S/S2/S2X/DVB-C/(T)/ISDB-T/ATSC
