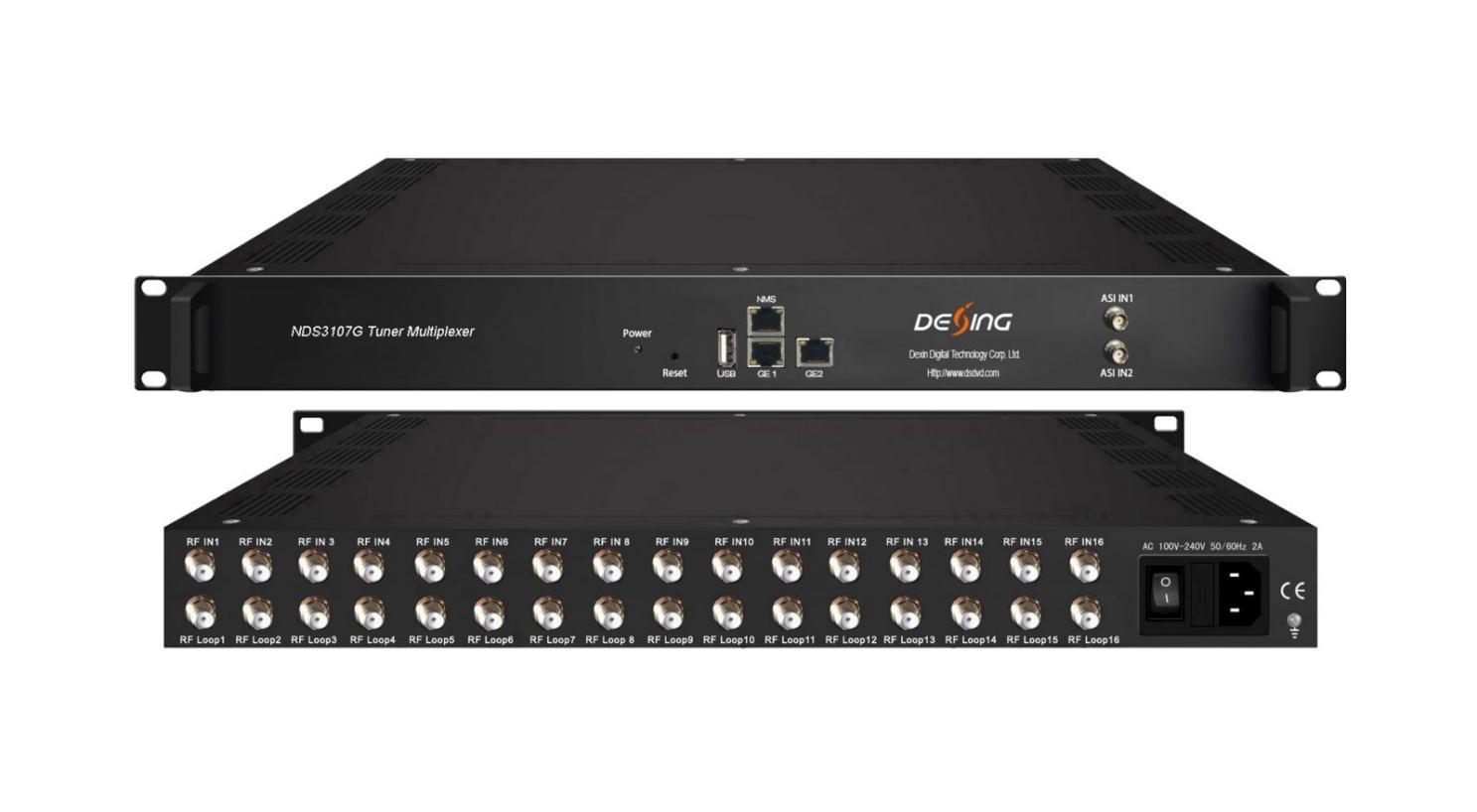

Sintonizzatore Multiplexer NDS3107G
Schema
NDS3107G Tuner Input Multiplexer è l'ultimo dispositivo di demodulazione e multiplexing per il sistema head-end di trasmissione TV digitale con uscita TS tramite porta IP. Può multiplexare fino a 16 canali Tuner e 2 ingressi ASI su IP (MPTS). Questo multiplexer ha le funzioni di supportare la generazione automatica di informazioni PSI/SI, la rimappatura PID e il filtraggio dei servizi.
La funzione BISS incorporata decifrerà attentamente i programmi di input del sintonizzatore. In conclusione, la sua elevata integrazione e il design conveniente rendono questo dispositivo ampiamente utilizzato nel sistema di trasmissione CATV.
Caratteristiche principali
* Supporta 16 FTA DVB-S/S2/S2X (DVB-C, DVB-T/(T), ISDB-T, ATSC opzionale), 2 ingressi ASI
* Supporta il descrambling BISS e il bit rate di ogni canale non può superare gli 80 Mbps
* Supporta la funzione DisEqc
* 4 Uscita IP (MPTS) su protocollo UDP, RTP/RTSP
* Uscita mirroring 2 GE, fino a 850 Mbps
* Supporta il filtraggio PID, la rimappatura
* Supporta la ricostruzione e la modifica PSI/SI
* Supporta la funzione "Filtro Null PKT"
* Supporta il funzionamento del Web

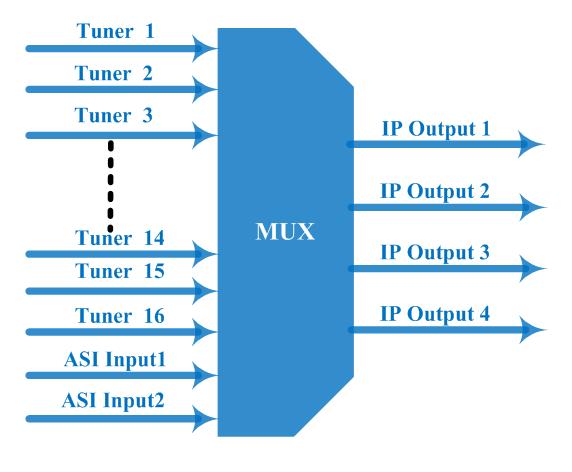

Principio di funzionamento
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Specifiche
Ingresso 16 ingressi sintonizzatori (DVB-C, DVB-T/(T), ISDBT, S/S2/S2X, ATSC opzionale), tipo F 2 ingressi ASI, interfaccia BNC
Frequenza di ingresso Frequenza: 30 ~1000 MHz
DVB-C
Standard J.83A(DVB-C), J.83B, J.83C
Costellazione 16/32/64/128/256 equazione magnetica
Sezione sintonizzatore
DVB-T/(T)
Versione 1 Digitale terrestre
Frequenza di ingresso Frequenza: 30 ~1000 MHz
Larghezza di banda 6/7/8 mesi
Frequenza di ingresso Frequenza: 950~2150 MHz
Tasso di simbolo 1~45 Msps Commissione Elettorale 1/2, 2/3, 3/4, 5/6, 7/8
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Costellazione QPSK
Potenza del segnale - 65~ -25dBm
Bitrate massimo in ingresso ≤120 Mbps
Frequenza di ingresso
Digitale terrestre (DVB-S2)
Versione 2 (Nuovo)
Digitale terrestre
Frequenza: 950~2150 MHz
Tasso di simbolo 1~45 Msps Commissione
Elettorale 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Costellazione QPSK, 8PSK
Bitrate massimo in ingresso ≤120 Mbps
Frequenza di ingresso
Frequenza: 950~2150 MHz
Tasso di simbolo Da 0,5 a 45 Msps
Potenza del segnale - 65- -25dBm Commissione
Elettorale 1/2, 2/3, 3/4, 5/6, 7/8
Costellazione QPSK
Bitrate massimo in ingresso ≤120 Mbps
Frequenza di ingresso
Tasso di simbolo
Digitale terrestre (DVB-S2)
Digitale terrestre
Commissione
Elettorale
Frequenza: 950~2150 MHz
QPSK/8PSK/16APSK: 0,5~45 Msps
Velocità di trasmissione: 100 Mbit/s;
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Costellazione QPSK, 8PSK, 16APSK, 32APSK
Bitrate massimo in ingresso ≤120 Mbps
Frequenza di ingresso
Tasso di simbolo
Commissione
Frequenza: 950~2150 MHz
QPSK/8PSK/16APSK: 0,5~45 Msps
8APSK/32APSK: 0,5~40Msps
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5,
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Ri-multiplexare
PID
BISS in fase di decodificazione
Produzione
Sistema
Varie
Elettorale 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Costellazione QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Bitrate massimo in ingresso ≤120 Mbps
ISDB-T Frequenza di ingresso
Frequenza di ingresso
ATSC
Frequenza
Da 50 MHz a 960 MHz
Larghezza di banda 6 milioni
Costellazione 8VSB
Rimappatura PID
Regolazione accurata del PCR
Generazione automatica della tabella PSI/SI
Campo di uscita 0x0000 0x1FFF
PID trasparente
Qualsiasi PID trasparente e mappabile realizzabile
Quantità di PID di uscita per ingresso 128
Modalità 1, Modalità E (fino a 850 Mbps) (decifrare singoli programmi)
4 Uscita IP (MPTS) su protocollo UDP e RTP/RTSP tramite porta GE1 e GE2, Unicast e Multicast
Gestione remota Gestione del server Web Lingua Inglese
Aggiornamento USB, gestione web
Dimensione 482 mm × 410 mm × 44 mm (larghezza × lunghezza × altezza)
Peso approssimativo 3,5 kg
Ambiente 0~45℃(lavoro)；-20~80℃(stoccaggio)
Requisiti di potenza 100~240 V CA, 50/60 Hz
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Consumo energetico 20W
Opzioni di ingresso del sintonizzatore:
8 sintonizzatori DVB-C + 8 sintonizzatori ATSC
8 sintonizzatori DVB-S2/S2X + 8 sintonizzatori DVB-(T)
8 sintonizzatori DVB-S2/S2X + 8 sintonizzatori ISDB-T
16 Sintonizzatori DVB-S/S2/S2X/DVB-C/(T)/ISDB-T/ATSC
