Multiplexage par répartition en longueur d'onde CWDM en gros avec faible perte d'insertion pour liai

Page 1


Multiplexage par répartition en longueur d'onde CWDM en gros avec faible perte d'insertion pour liaisons CATV et ré

seaux PON

Vous souhaitez optimiser l'efficacité de votre transmission par fibre optique ? Le multiplexage en longueur d'onde (WDM) offre une solution robuste avec une faible perte

liée à la polarisation (≤ 0,05 dB), une isolation élevée en longueur d'onde (≥ 30 dB) et une faible perte d'insertion (≤ 0,70 dB). Idéale pour les systèmes CWDM, les réseaux PON et les liaisons CATV, cette technologie garantit une transmission fiable du signal sur une large plage de longueurs d'onde (1 260 à 1 650 nm). Sa conception compacte et son connecteur SC/APC en font un choix polyvalent pour les applications hautes performances.

• Faible perte liée à la polarisation (≤ 0,05 dB) | • Isolation de longueur d'onde élevée (≥ 30 dB) | • Large longueur d'onde de fonctionnement (1260~1650 nm) | •

Conception compacte avec connecteur SC/APC | • Idéal pour les systèmes CWDM, PON et CATV

Il présente une faible perte liée à la polarisation, une isolation de longueur d'onde élevée et une faible perte d'insertion.

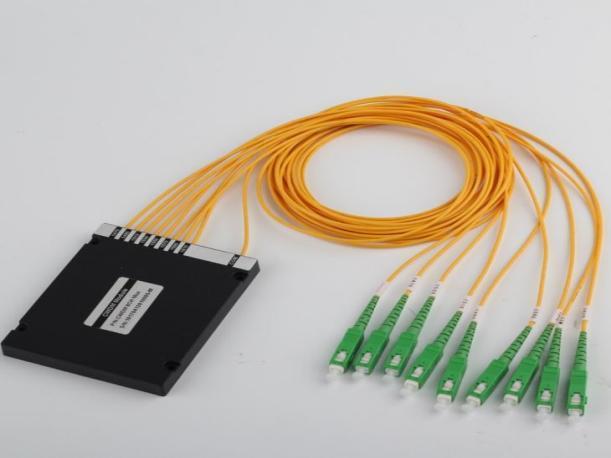

Multiplexage par répartition en longueur d'onde

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

Le multiplexage par répartition en longueur d'onde grossière (CWDM) est l'utilisation du multiplexeur à fibre optique pour différentes longueurs d'onde de signaux lumineux multiplexés sur une seule fibre optique pour la transmission

Caractéristiques

Il présente une faible perte liée à la polarisation, une isolation de longueur d'onde élevée et une faible perte d'insertion.

Applications

Il est applicable au système CWDM, aux réseaux PON et aux liaisons CATV.

Spécifications du multiplexage par répartition en longueur d'onde

Paramètres

Opération Longueur d'onde

Longueur d'onde centrale

bande passante

Bande de réflexion

1260 ~ 1650

(λC – 7,4) ~ (λC + 7,4)

1260 ~ (λC – 12,6) et (λC +12,6) ~

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

Ondulation dans la bande passante

Isolation de transmission dans la bande de réflexion

Perte d'insertion maximale dans la bande passante

Isolation par réflexion dans la bande passante

Variation de la perte d'insertion dans la bande de réflexion

Perte dépendante de la polarisation dans la bande passante

Coefficient de variation thermique de la longueur d'onde centrale

Température de fonctionnement

≤ 0,05

≤ 3,0

- 5 ~ + 70

Température de stockage °C - 40 ~ + 85

Dimensions du colis mm tube en acier 5,5x38

Type de connecteur SC/APC

À propos de nous

FMUSER est une entreprise spécialisée dans les systèmes de diffusion et de transmission télévisuelle, ainsi que dans l'intégration de systèmes IPTV hôteliers.

Fondée en 2009, elle dessert plus de 180 pays à travers le monde, avec plus de
