Vous recherchez une solution d'amplification optique compacte et puissante ? Le module EDFA série SEM1550 allie compacité, faible consommation et grande stabilité, ce qui le rend idéal pour les réseaux CATV, de télécommunications et de fibre optique. Équip é de lasers de pompage JDSU ou Oclaro et d'une fibre OFS, ce module garantit des performances fiables avec une plage de sortie réglable de -4 à +0,5 dBm et une puissance maximale de 23 dBm. Son procédé de fabrication CMS et son circuit imprimé micro-moniteur garantissent précision et durabilité, tandis que sa large plage de tempé ratures de fonctionnement (-20 °C à +60 °C) garantit une adaptabilité à divers environnements.
• Conception compacte avec faible consommation d'énergie | • Plage de sortie réglable (-4 à +0,5 dBm) | Sortie maximale de 23 dBm | Large plage de températures de fonctionnement (-20 °C à +60 °C) | • Idéal pour les réseaux CATV, de télé communications et de fibre optique
Le module EDFA de la série SEM1550 assure une petite taille et une faible consommation d'énergie, mais une grande stabilité.

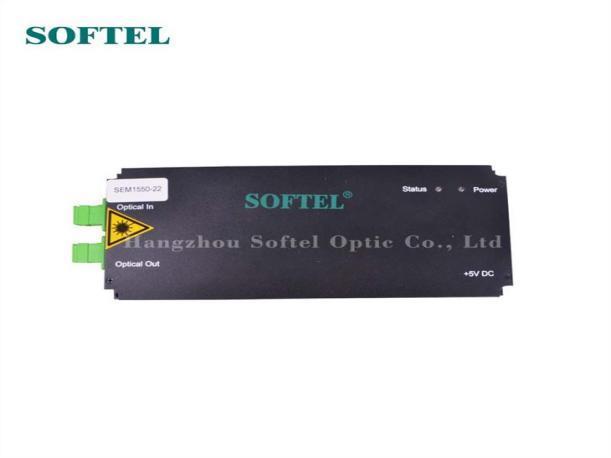

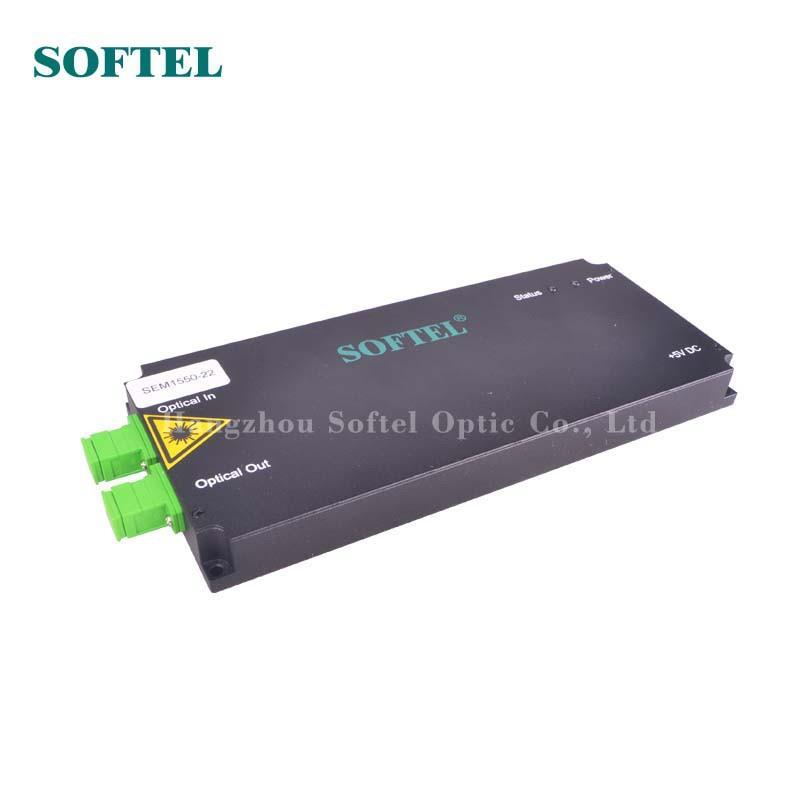

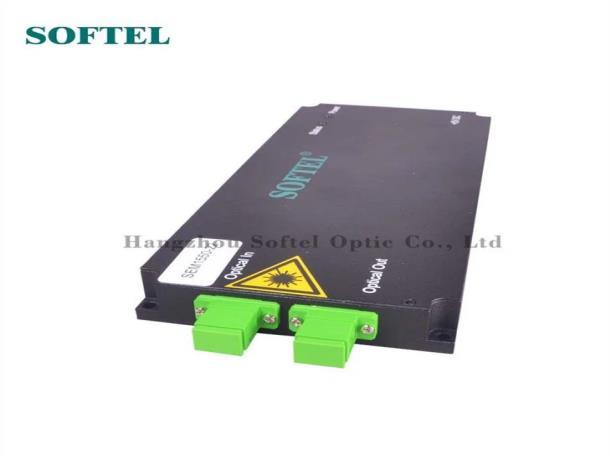

Module EDFA série SEM1550
Caractéristiques:
1. Le module EDFA adopte le laser de pompe JDSU ou Oclaro.
2. Adopte la fibre OFS.
3. Processus de production SMT pour assurer une petite taille et une faible consommation d'énergie, mais une grande stabilité
4. Circuit imprimé du micro-moniteur
5. Sortie réglable (-4~+0,5)
6. Sorties maximales 23 dBm (laser à pompe unique).

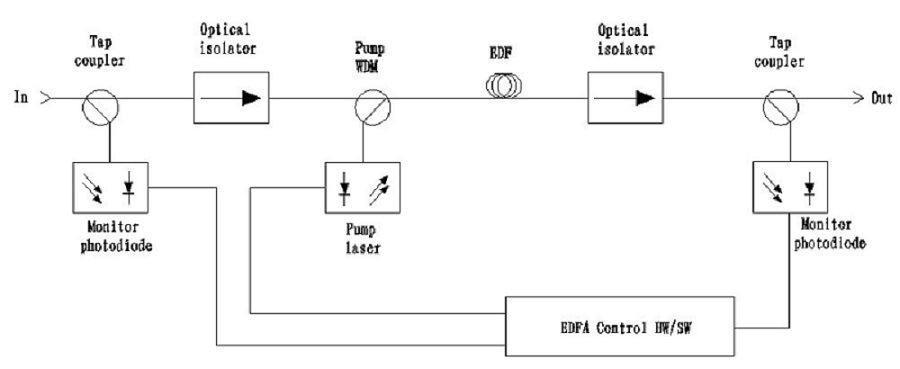

Diagramme
Paramètres du module EDFA
Articles Paramètres
Modèle 1550-14~23
Sortie (dBm) 14~23
Entrée (dBm) -10～10
Longueur d'onde (nm) 1530～1560
Plage de sortie réglable (dBm) UP0,5, en baisse de -4,0
Stabilité de sortie (dB) ≤0,2
Sensibilité de polarisation (dB) ＜0,2
Dispersion de polarisation (PS) ＜0,5
Perte de retour optique (dB) ≥45
Connecteur de fibre FC/APC, SC/APC
Facteur de bruit (dB) ＜5（0 dBm entrée）
Consommation électrique (W) 12W
Alimentation (V) +5V (externe 95-250V) Température de fonctionnement (℃) -20～+60
Affectation des broches
1 +5V Alimentation +5V
2 +5V Alimentation +5V
3 +5V Alimentation +5V
4 +5V Alimentation +5V
5 Réserve Aucune connexion
6 Réserve Aucune connexion
7 Tcase_ala rm
8 Lop_alar me
9 L_pump_ alarm
10 Alarme_p ompe_T
Alarme = Température élevée du boîtier dépassant sa limite supérieure ; Sortie
Alarme de perte de puissance de sortie, Alarme = Haute @ puissance de sortie inférieure à sa limite inférieure ; Sortie
Alarme = Élevé @ soit le courant de la pompe dépasse sa limite supérieure ; Sortie
Alarme = Haute @ la température de la pompe dépasse sa limite supérieure ; Sortie
11 Réinitialis er Réinitialiser = Bas ; Normal = Haut
12 +5V Alimentation +5V
: Tomleequan E-mail :
alarme LOS Alarme de perte de signal d'entrée, Alarme = Haute @ puissance d'entrée inférieure à la limite inférieure de réglage ; Sortie
EN=Haut @ toutes les pompes sont allumées ; EN=Bas @ toutes les pompes sont éteintes ; Entrée
