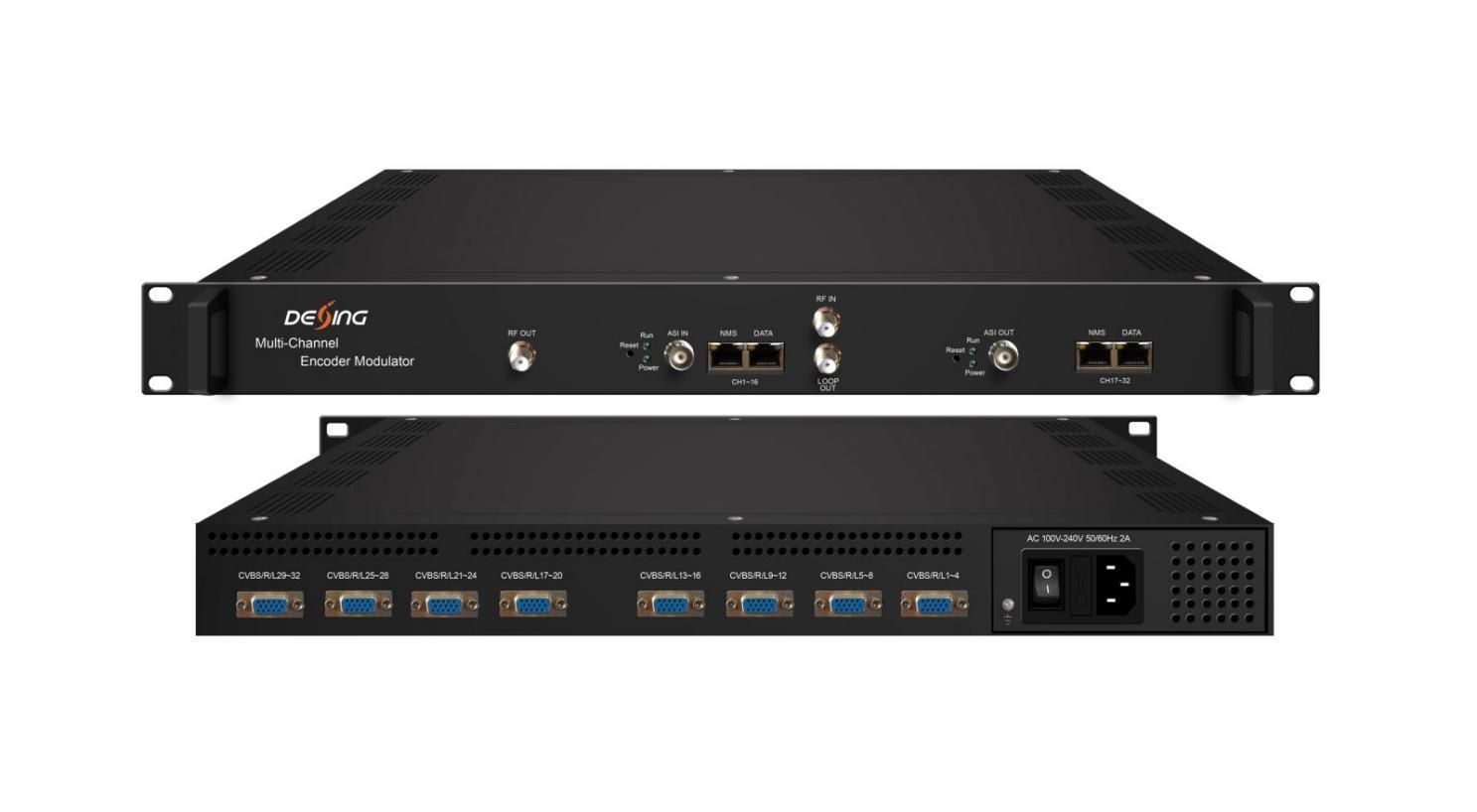

Modulatore encoder multicanale DX3532SA

Page 1


Tomleequan

Panoramica del prodotto DEXIN DX3532SA è un modulatore encoder multicanale. Integra funzioni di codifica, multiplexing e modulazione in un case standard da 1U. Supporta 1 modulo di codifica e modulazione e 1 modulo di codifica, ed entrambi i moduli accettano ingressi CVBS analogici. Dopo aver multiplexato i 16 TS codificati (17~32 canali) al modulo di codifica e modulazione tramite 1 porta ASI e 1 porta IP con un MPTS, e quindi aver generato 8 uscite MPTS tramite porta dati. DX3532SA supporta anche 1 ingresso sintonizzatore DVB-C, 1 ingresso ASI e 256 IP e 8 uscite portanti non adiacenti tramite interfaccia di uscita RF e uscita porta dati. Il dispositivo è inoltre caratterizzato da un elevato livello integrato, alte prestazioni e basso costo. Ciò è molto adattabile al sistema di trasmissione DTV di nuova generazione.

Caratteristiche principali

* Codifica + Codifica Moduli di modulazione in un unico caso

* Ingresso 32CVBS con codifica video MPEG4 AVC/H.264

* 1 ingresso sintonizzatore DVB-C e 1 ingresso ASI per re-Mux

* 256 input IP su UDP e RTP

* Supporta la codifica audio MPEG1 Layer II e supporta la regolazione del guadagno audio

* Supporta la rimappatura PID/regolazione PCR accurata/modifica e inserimento PSI/SI

* Supporta 8*uscita Mux-SCR-DVBC/ 8*uscita Mux-DVBT

* Supporta 8 uscite IP MPTS su UDP e RTP

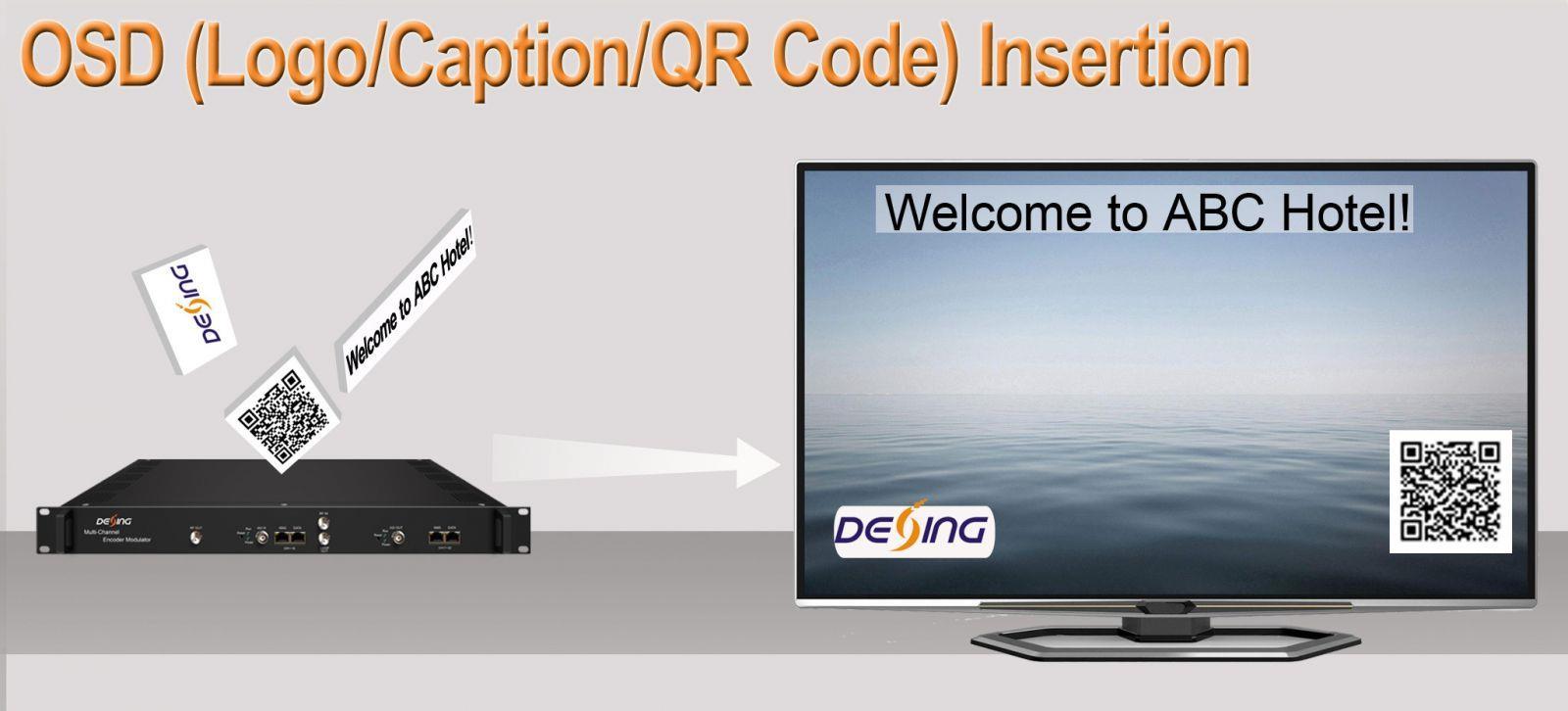

* Supporta l'inserimento di loghi, didascalie e codici QR (lingue supportate: cinese, inglese, arabo, ไไไ, per altre lingue consultateci...)

* Supporta il filtro Null PKT

* Monitoraggio in tempo reale del bit rate di output della codifica effettiva

* Controllo tramite gestione web e aggiornamenti facili tramite web

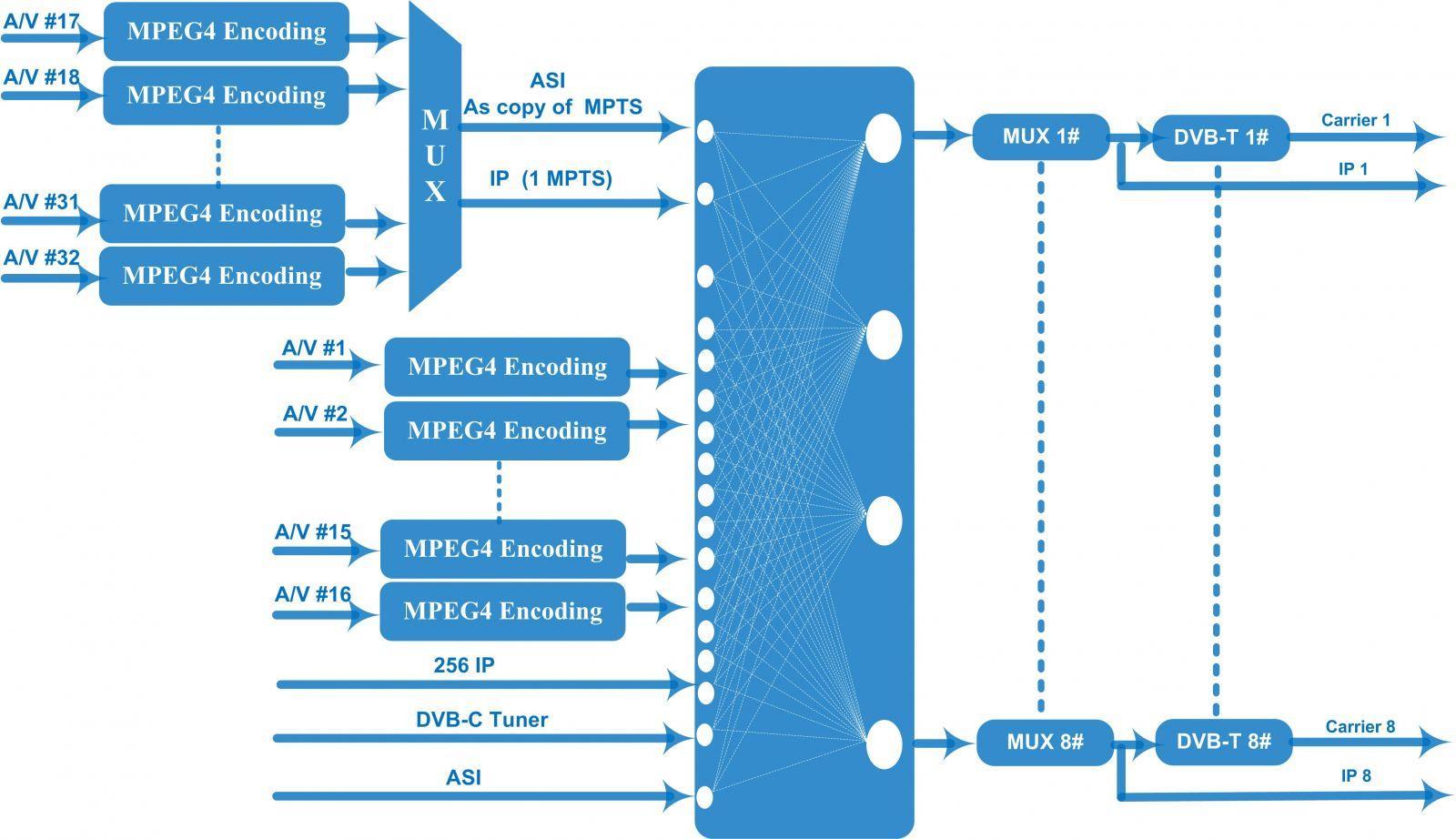

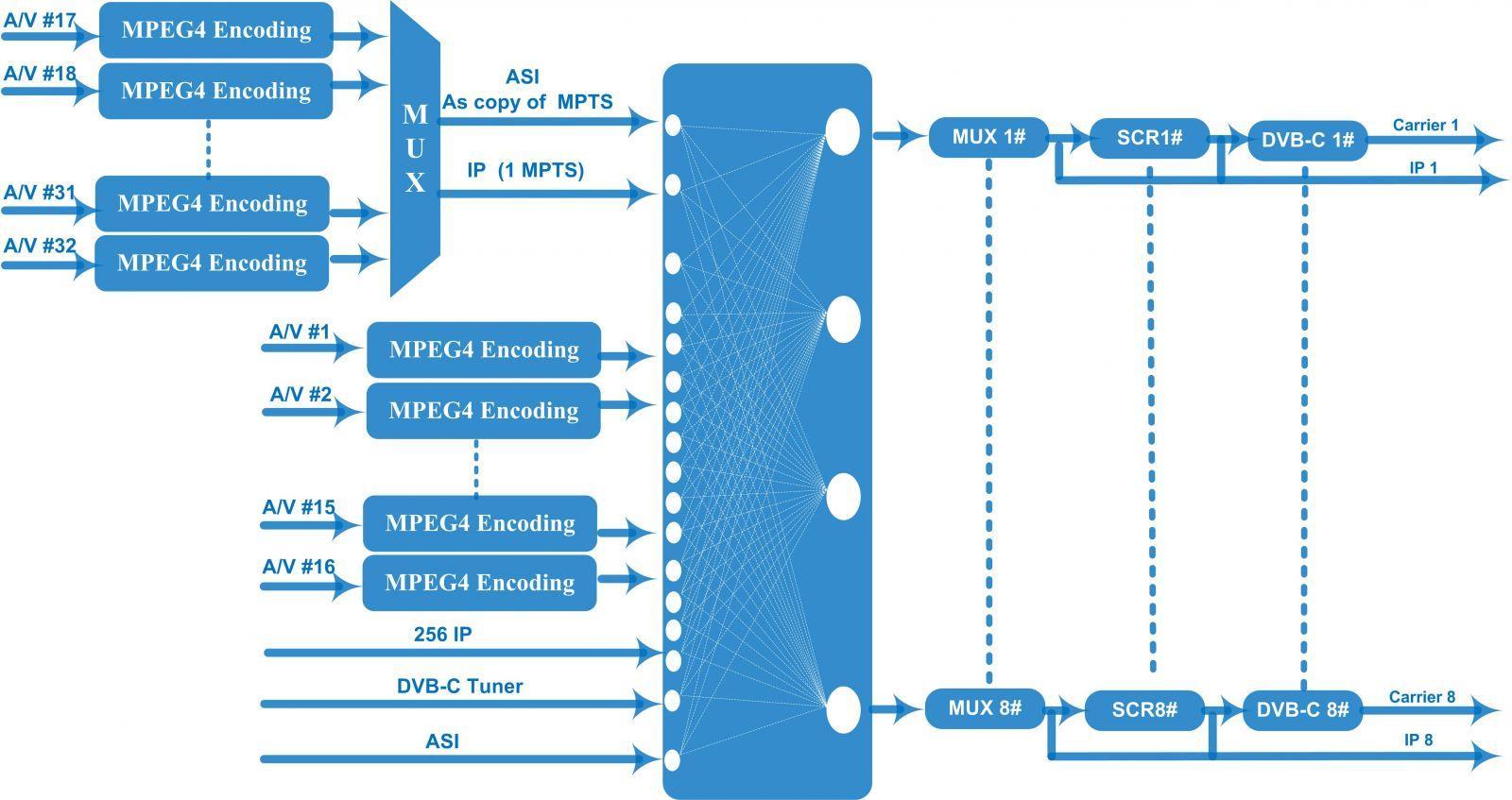

Grafico dei principi

Specifiche tecniche

Ingresso

DVB-T

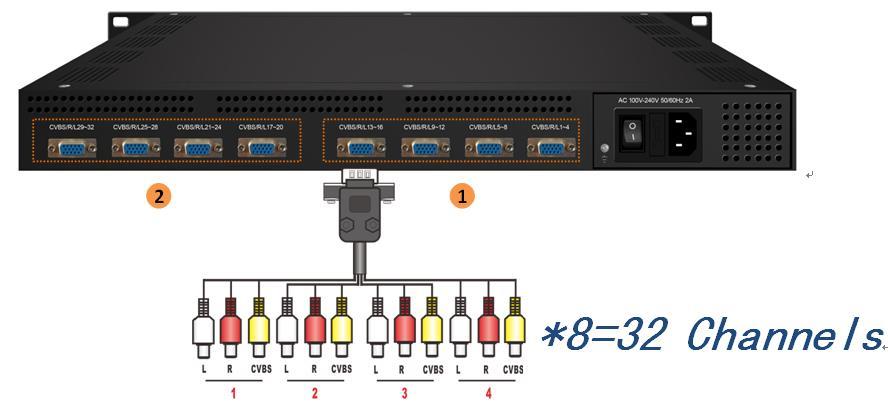

32 ingressi CVBS, interfaccia DB15-RCA

1 porta di ingresso ASI

256 IP (100/1000M) in ingresso tramite protocollo UDP e RTP

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Uscita RF DVB-C
Uscita RF

Tomleequan

1 ingresso sintonizzatore DVB-C

Risoluzione

Video

Audio

720×576i (PAL-B, D, G, H, I), 720×480i (NTSC-M, J)

Codifica MPEG4 AVC/H.264 (HP/MP/BP)

Velocità in bit 1Mbps~5Mbps ogni canale

Controllo della velocità CBR/VBR

Struttura del GOP IPP (il telaio P è regolabile)

Codifica MPEG-1 Livello 2

Frequenza di campionamento 48KHz

Risoluzione 24 bit

Guadagno audio 0-255 regolabile

Velocità in bit 64/128/192/224/256/320/384 Kbps per canale

Canale QAM: 8 portanti non adiacenti in uscita

(larghezza di banda massima 192 MHz)

Norma: EN300 429/ITU-T J.83A/B

Sensibilità acustica: ≥40dB

Frequenza RF: 50~960 MHz, passo 1 KHz

Modulazione

DVB-C

Digitale terrestre

Livello di uscita RF: -20~+3dBm (87~110 dBµV), incrementi di 0,1 dB

Velocità simbolo: 5,0 Msps~7,0 Msps, passo 1ksps J.83A J.83B

Costellazione 16/32/64/128/256QAM 64/256 MQ

Larghezza di banda 8 milioni 6 milioni

Standard EN300744

Modalità FFT 2K, 4K, 8K

Larghezza di banda 6 milioni, 7 milioni, 8 milioni

Costellazione QPSK, 16QAM, 64QAM

Intervallo di guardia 1/4, 1/8, 1/16, 1/32

Commissione Elettorale 1/2, 2/3, 3/4, 5/6, 7/8

MER ≥40 dB

Frequenza RF 50~960 MHz, passo 1 KHz

Uscita RF

Uscita portanti non adiacenti DVB-T 8*COFDM (larghezza di banda massima 192 MHz)

Livello di uscita RF -20~+3 dBm (87~110 dBµV), incrementi di 0,1 dB

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Agitazione Parametri

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

CA di simulscrypt massimo 4

Standard di confusione ETR289, ETSI 101 197, ETSI 103 197

Connessione Connessione locale/remota Uscita in streaming Uscita IP (8*MPTS) su UDP e RTP, interfaccia Ethernet 100/1000 Base-T (Multicast/unicast)

Funzione del sistema

Varie

Gestione della rete (WEB)

Aggiornamento software Ethernet

Dimensioni (L×P×A)

Ambiente

Requisiti di potenza

482mm × 328mm × 44mm

0~45℃(lavoro);-20~80℃(stoccaggio)

CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz

Chi siamo

FMUSER è un'azienda specializzata in sistemi di trasmissione televisiva e broadcasting e nell'integrazione di sistemi IPTV per hotel. L'azienda è stata fondata nel 2009 e ha servito oltre 180 paesi in tutto il mondo. Oltre 20.000 stazioni televisive, stazioni radio e clienti alberghieri da diversi.
