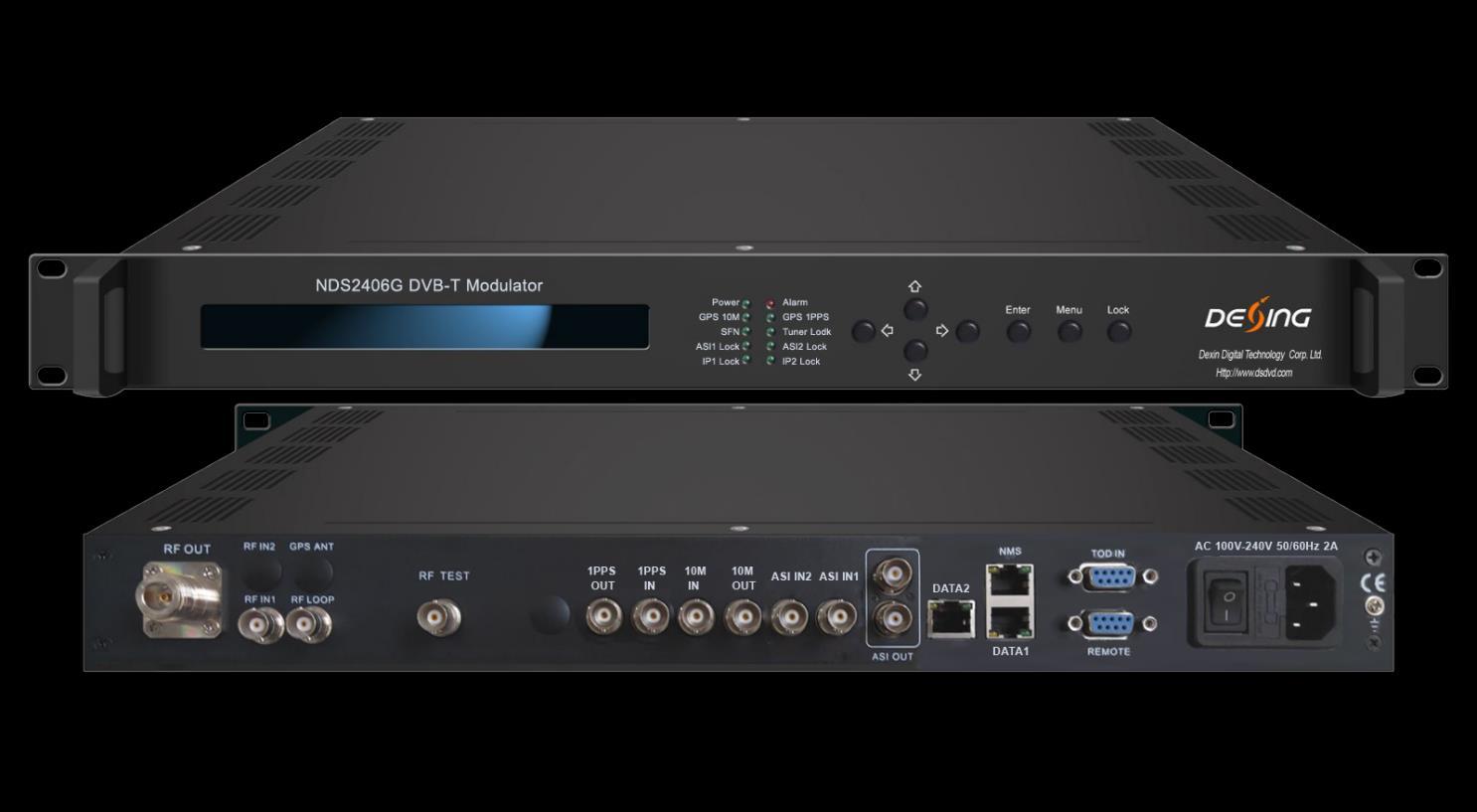

Modulatore DVB-T/(T) NDS2406G
Schema
Il modulatore DVB-T/(T) NDS2406G è il nostro nuovo prodotto sviluppato in conformità allo standard DVB-T/(T). Con la sua avanzata tecnologia di modulazione, questo modulatore può utilizzare efficacemente le risorse dello spettro terrestre e rendere possibile la fornitura di segnali affidabili per dispositivi fissi, mobili e portatili. Rispetto al DVB-T, la capacità del canale è aumentata del 30% sotto la soglia del rapporto portante/rumore (CNR) simile. Inoltre, questo dispositivo può essere aggiornato e controllato tramite un sistema di rete, il che ne consente un ampio utilizzo nella configurazione di reti di trasmissione digitale e la fornitura di buoni segnali per laboratori scientifici e STB DVB-T/(T).
Grafico dei principi
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
Caratteristiche
* Pienamente conforme agli standard EN302 755 e EN300 744
* 2 porte di ingresso ASI
* 2 Input IP tramite protocollo UDP
* Ingresso/uscita loop 10 MHz, ingresso/uscita loop 1 PPS
* Uscita DVB-T/(T) RF in un unico dispositivo
* Supporta PLP singolo
* Supporta MISO e SISO
* Supporta la modalità di rete MFN
* Supporta la pre-distorsione digitale non lineare (DPD)
* Oscillatore a cristallo a temperatura costante, stabilità fino a 0,1 ppm
* Supporta bypass PID e pass-through (opzione)
* Funzionamento tramite tastiera e display LCD
* Sistema di gestione della rete Web
Specifiche
Ingresso
Multiplexing (opzione)
Ingresso TS su 2 porte ASI e 2 porte IP (UDP)
Ingresso e uscita loop di clock di riferimento da 10 MHz, interfaccia BNC
Ingresso 1PPS e uscita loop, interfaccia BNC
Massima rimappatura PID 128 ingressi per canale
Rimappatura PID (automatica o manuale)
Funzione
Regolazione PCR accurata
Genera automaticamente la tabella PSI/SI
Standard EN302 755
Modalità Modalità A: PLP singolo;
Contatto:
Modulazione
DVB-T
Uscita RF
Sistema
Generale
Digitale terrestre
Costellazione PLP QPSK, 16QAM, 64QAM, 256QAM (normale o ruotato)
Costellazioni post L1 BPSK, QPSK, 16QAM, 64QAM
Lunghezza FEC Corto (16K), Normale (64K) Tasso FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Modello pilota PP1 - PP8
Intervallo di guardia 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
Modalità FFT 1k, 2k, 4k 8k, 16k, 32k (normale o esteso)
Larghezza di banda 5 MHz, 6 MHz, 7 MHz, 8 MHz
Modalità di rete NMF
Standard EN300 744 FFT 2K, 8K
Larghezza di banda 5 MHz, 6 MHz, 7 MHz, 8 MHz
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia 1/4, 1/8, 1/16, 1/32
Commissione Elettorale 1/2, 2/3, 3/4, 5/6, 7/8
Modalità di rete NMF
Connettore Tipo N, impedenza 50Ω
Gamma RF 150~999Mhz, passo 1hz
Livello di uscita ATT -15~+5 dBm, incrementi di 0,1 dB
MER > 43db
Livello della spalla >56 dB
Display LCD, tastiera e gestione della rete web
Supporto all'aggiornamento del software tramite rete
Dimissioni (W*L*H) 482mm × 410mm × 44mm
Temperatura 0~45℃(funzionamento), -20~80℃(stoccaggio)
Alimentazione elettrica CA 220V±10%,50/60Hz
Livello spalla con DPD abilitato:
