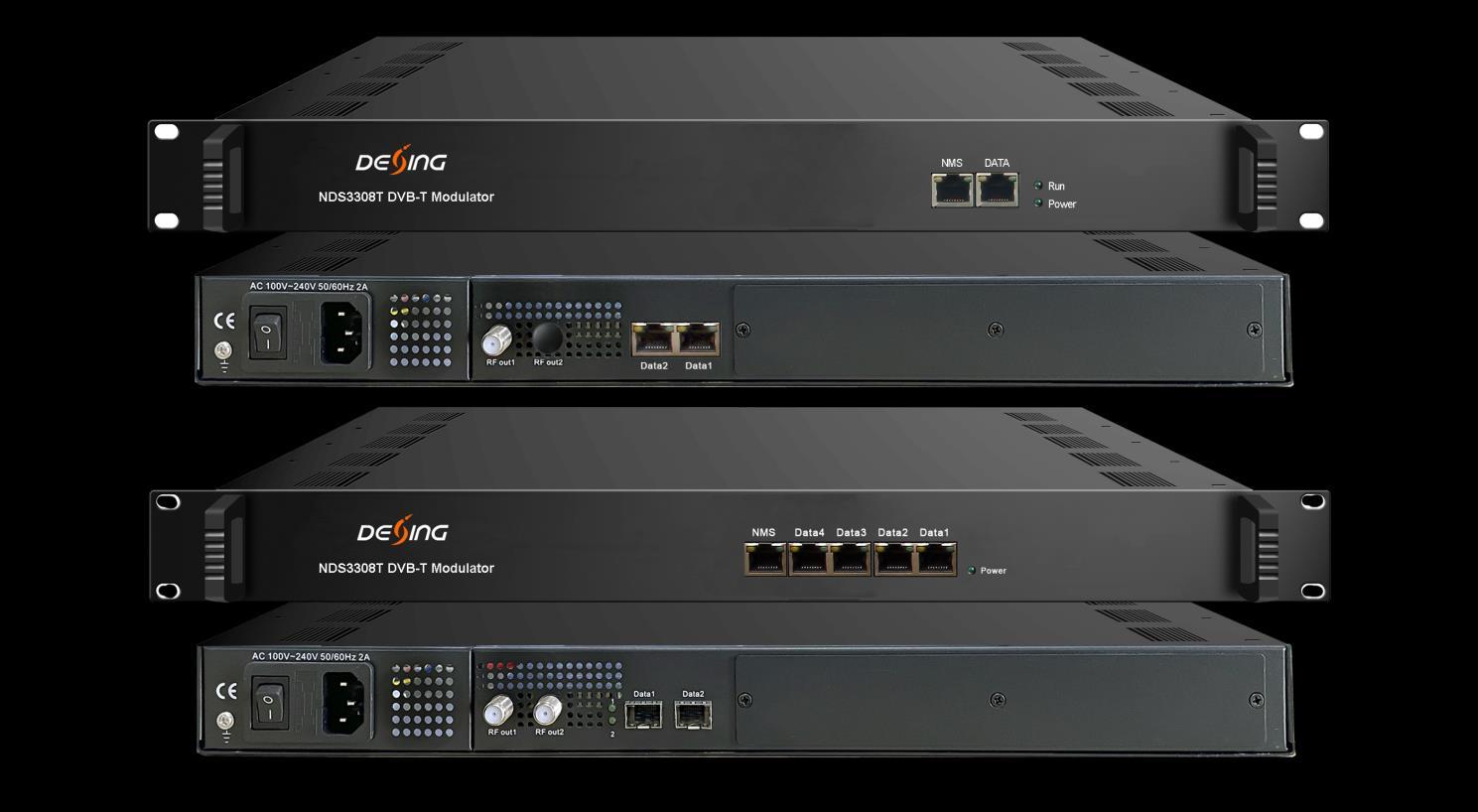

Modulatore DVB-T 8in1/16in1/24in1 NDS3308T
Panoramica del prodotto
Il modulatore DVB-T NDS3308T 8in1/16in1/24in1 è un dispositivo all-in-one sviluppato da DEXIN. Supporta un massimo di 256 (o 512, o 768) input IP tramite la porta GE/SFP e ha 8 (o 16, o 24) canali multiplexing e 8 (o 16, o 24) canali modulanti DVB-T di portanti non adiacenti (50MHz~960MHz). Il dispositivo è caratterizzato da un elevato livello di integrazione, alte prestazioni e basso costo. Ciò è molto adattabile al sistema di trasmissione DTV di nuova generazione.
Caratteristiche principali
* 3 porte GE per input e output IP --Versione I e II 6 porte GE (4*RJ45, 2*SFP), dati 1-4 per input IP (RJ45/SFP), dati 3-4 per output IP --Versione III
* Max 840 Mbps per ogni ingresso
* Supporta la regolazione PCR accurata
* Supporta la rimappatura PID e la modifica PSI/SI
* Supporta fino a 180 rimappature PID per canale
* Supporta 8 (o 16, o 24) TS multiplexati su uscita UDP/RTP/RTSP
* 8 (o 16, o 24) uscite portanti DVB-T non adiacenti, conformi allo standard ETSI EN300 744
* Supporta la codifica RS (204,188)
* Supporto alla gestione della rete basata sul WebPanoramica del prodotto
Grafico dei principi interni
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:

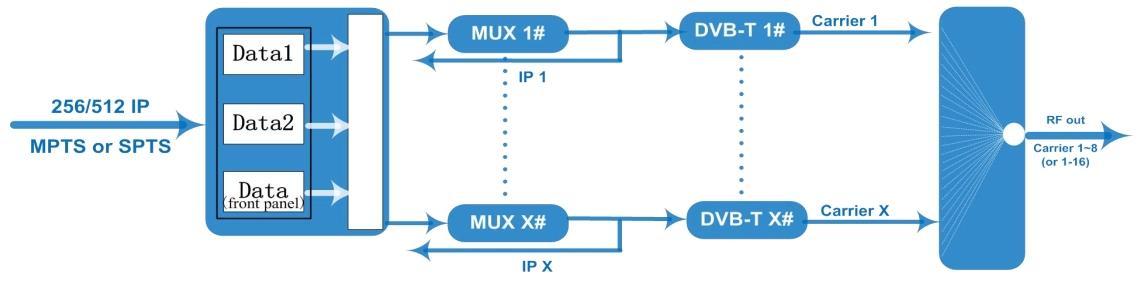

Versione I e II - Per operatori 8 e 16 (fuori):

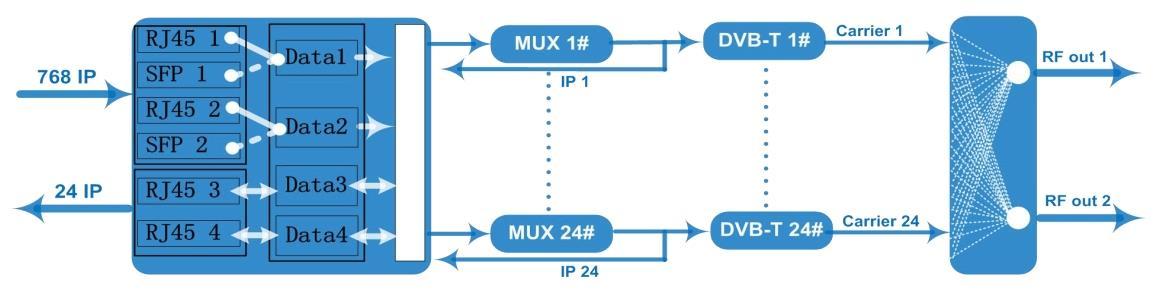

Versione III - Per 24 operatori fuori)::

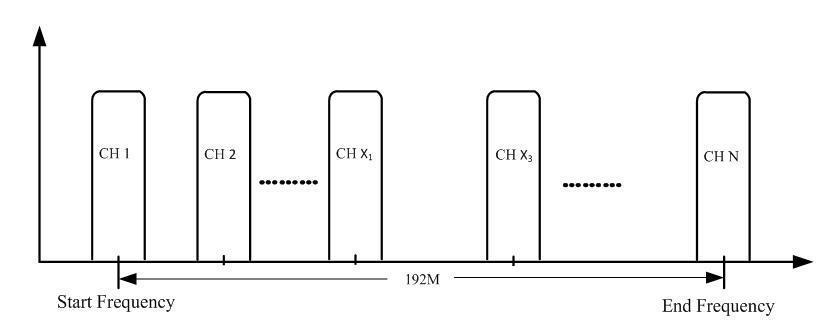

Illustrazione dell'impostazione del vettore
Specifiche
Ingresso Ingresso
Ingresso IP massimo 256/512 tramite 3 (porta dati pannello frontale, dati 1 e dati 2) porta Ethernet 100/1000M (interfaccia SFP opzionale). - Per versione I e II
Max 768 IP in ingresso tramite porte dati da 1 a 4 porte Ethernet 100/1000M (interfaccia RJ45 e SFP alternativa). –Per la versione III
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Protocollo di trasporto
Contatto: Tomleequan Email:
TS su UDP/RTP, unicast e multicast, IGMP V2/V3
Tasso di trasmissione Max 840 Mbps per ogni canale di ingresso
Canale di ingresso
Canale di uscita
Mux
256 flussi IP - Versione I
Flussi IP 512 - Versione II
768 flussi IP - Versione III
8 (o 16, o 24)
PID massimi 180 per canale
Rimappatura PID (automatica/manuale opzionale)
Modulazione Parametri
Funzioni
Canale di uscita
Regolazione accurata del PCR
Generazione automatica della tabella PSI/SI
8 uscite portanti non adiacenti - Versione I
16 uscite portanti non adiacenti - Versione II
24 portanti non adiacenti in uscita - Versione III
Standard di modulazione ETSI EN300 744
Costellazione QPSK/16QAM/64QAM
Larghezza di banda 6/7/8MHz
Modalità di trasmissione 2K/4K/8K
Commissione
Elettorale 1/2, 2/3, 3/4, 5/6, 7/8
Interfaccia
Gamma RF
Uscita RF
Uscita TS
Porta di uscita di tipo F per 8 (o 16) portanti non adiacenti
50~960 MHz, passo 1 kHz
Livello di uscita -20~+10dbm (per tutti i vettori), stepping di 0,5db
MER ≥ 40 dB
LCA -55 dBc
8 (o 16, o 24) uscite IP su UDP/RTP/RTSP, unicast/multicast, 2 porte Ethernet 100/1000M
Sistema Gestione della rete basata sul Web
Dimissione
Generale
420 mm × 440 mm × 44,5 mm (larghezza x lunghezza x altezza)
Temperatura 0~45℃(funzionamento), -20~80℃(stoccaggio)
Alimentazione
elettrica
Guida all'ordine:
CA 100 V±10%, 50/60 Hz o CA 220 V±10%, 50/60 Hz
Versione Versione Versione
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
I II III
Ingresso 256 IP per uscite portanti DVB-T 8ch, 8 uscite IP X
Ingresso 512 IP per uscite portanti DVB-T a 16 canali, 16 IP in uscita X
Ingresso 768 IP per uscite portanti DVB-T a 24 canali, uscita 24 IP X
