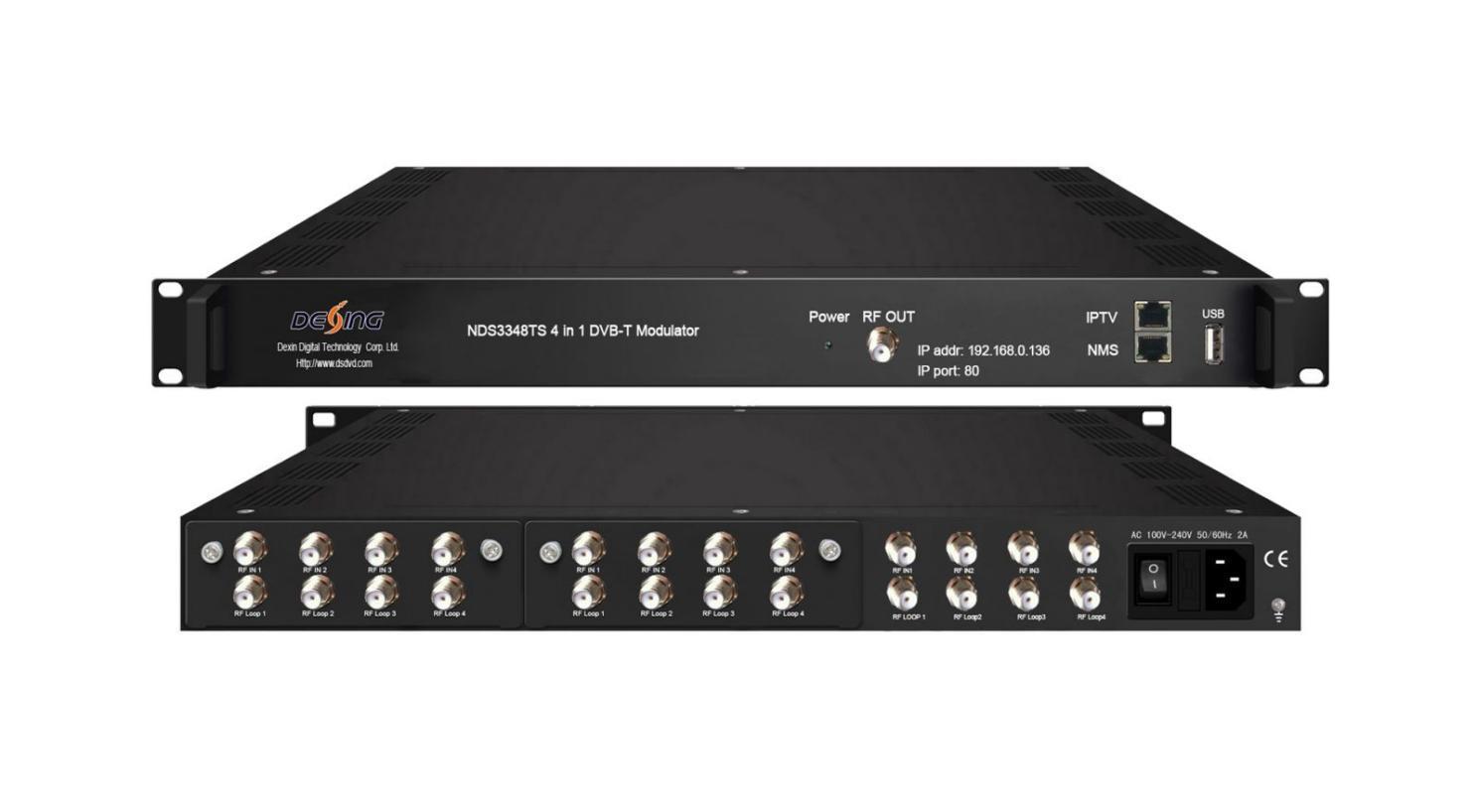

Modulatore DVB-T (DVB-C) 4 in 1 NDS3348TS(NDS3348CS)
Schema NDS3348TS (NDS3348CS) è un modulatore DVB-T (DVB-C opzionale) ad alte prestazioni e conveniente progettato da Dexin. Supporta gli ingressi del sintonizzatore DVB-S2 (DVB-(T) opzionale), dopo il multiplexing, lo scrambling (solo per DVB-C) e il processo di modulazione, quindi fornisce 4 uscite RF. Per soddisfare le varie esigenze dei clienti, questo dispositivo è anche dotato di 128 ingressi IP e 4 uscite MPTS su UDP e RTP. Il suo design della struttura collegabile facilita notevolmente il cambio di moduli in base alle necessità. Inoltre, NDS3348TS (NDS3348CS) può supportare il descrambling Biss e può essere aggiornato e controllato tramite il sistema di rete, il che gli consente di essere ampiamente utilizzato nella configurazione della rete di trasmissione digitale e di fornire buoni segnali per laboratori scientifici e DVB-T STB.
Caratteristiche
* 12 porte di ingresso sintonizzatore DVB-S2 FTA Versione I
* 12 porte di ingresso del sintonizzatore DVB-(T) Versione II
* 8 sintonizzatori DVB-S2 FTA + 4 ingressi sintonizzatori DVB-(T) Versione III
* 8 ingressi sintonizzatore DVB-(T) FTA + 4 ingressi sintonizzatore DVB-S2 Versione IV
* Supporta un massimo di 128 input IP (MPTS/SPTS) tramite protocollo UDP e RTP
* Supporta la decodifica di Biss
* Supporta 4 gruppi multiplexing +4 gruppi modulazione DVB-T NDS3348TS
* Supporta 4 gruppi multiplexing + 4 gruppi Scrambling + 4 modulazione DVB-C NDS3348CS
* 4*Uscita portante DVB-T/C e 4 uscite IP (MPTS) tramite protocollo UDP e RTP
* Funzioni integrate di demodulazione e multiplexing
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
* Supporta la regolazione PCR accurata
Tomleequan
* Supporta il filtraggio PID A/V (per NDS3348TS), la rimappatura PID
* Supporta la ricostruzione e la modifica PSI/SI
* Gestione NMS basata sul Web

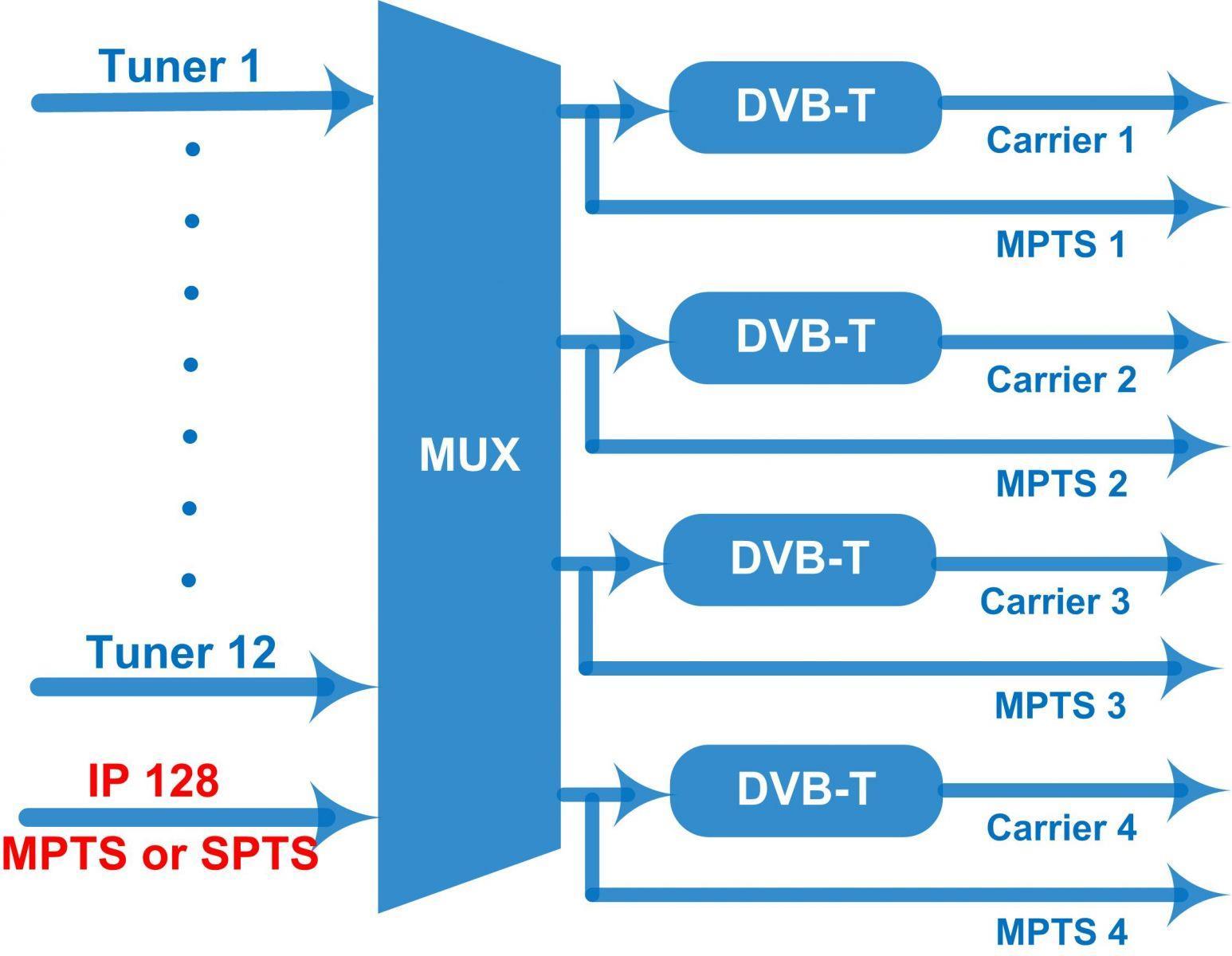

Diagramma dei principi DVB-T NDS3348TS

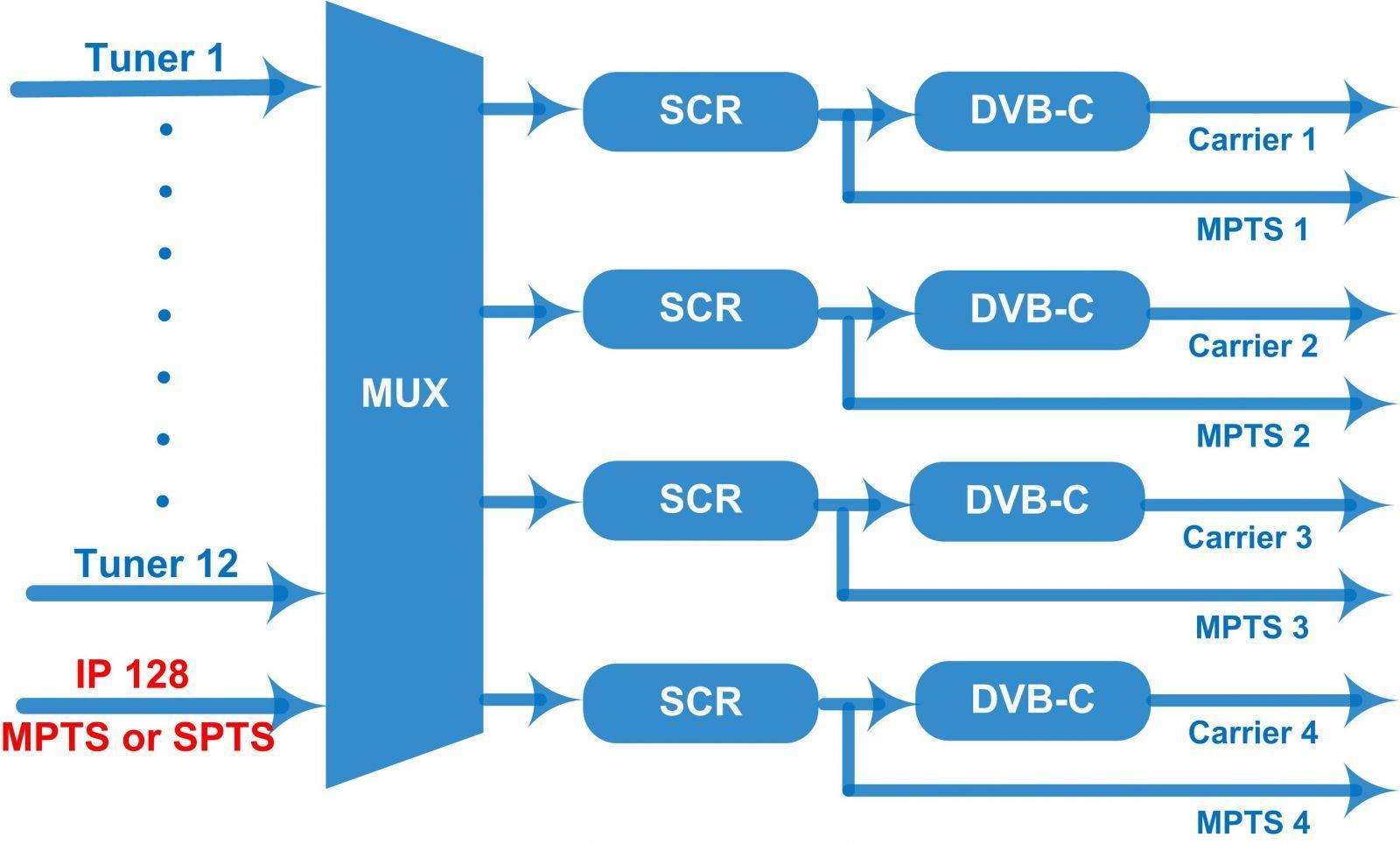

Diagramma dei principi DVB-C NDS3348CS
Specifiche
Ingresso
12 porte di ingresso del sintonizzatore DVB-S2 FTA Versione I
12 porte di ingresso del sintonizzatore DVB-T Versione II
8 sintonizzatori DVB-S2 FTA + 4 ingressi sintonizzatori DVB-T Versione III
8 sintonizzatori DVB-T FTA + 4 ingressi sintonizzatori DVB-S2 Versione IV
128 IP (SPTS/MPTS) in ingresso tramite UDP e RTP, RJ45, 1000M/100M Unicast/Multicast
Frequenza di ingresso Frequenza
Digitale terrestre
Sezione sintonizzatore
Digitale terrestre (DVB-S2)
DVB-T/(T)
BISS in fase di decodificazione
Tasso di simbolo 2-45Msps
Potenza del segnale -65~-25dBm
Demodulazione FEC 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Frequenza di ingresso Frequenza
Tasso di simbolo QPSK 1~45 Mbaud; 8PSK 2~30 Mbaud
Tasso di codice 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Costellazione QPSK, 8PSK
Frequenza di ingresso 30 MHz ~ 999,999 MHz
Larghezza di banda 6 milioni, 7 milioni, 8 milioni
Modalità 1, Modalità E (fino a 850 Mbps) (decifrare singoli programmi)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Multiplazione
Massima rimappatura PID
Funzione
Modulazione
Digitale terrestre
256 per canale di ingresso
Rimappatura PID
Filtraggio PID A/V (per NDS3348TS)
Regolazione PCR accurata
Genera automaticamente la tabella PSI/SI
Standard EN300744
Modalità FFT 2K, Larghezza di banda 6 milioni, 7 milioni, 8 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia
Commissione
Elettorale
1/4, 1/8, 1/16, 1/32
1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF
DVB-C
Uscita combinata di 4*portanti adiacenti DVB-T, limitazione di larghezza di banda totale di 40 M
Livello di uscita RF -28~ -3 dBm (79~105 dbµV), passo 0,1db
Standard J.83A (DVB-C), J.83B, MER ≥43dB
Frequenza RF 50~960 MHz, passo 1 KHz
Livello di uscita RF -25~ -1dbm (82~106 dbµV), passo 0,1db Tasso di simbolo 5.000~7.000Msps regolabile
Uscita RF
Uscita combinata di 4*DVB-C portanti adiacenti, limitazione di larghezza di banda totale di 40M
J.83A
J.83B
Costellazione 16/32/64/128/256 μm 64/ 256 MQ
Larghezza di banda 8 milioni 6 milioni
Trasmettere in streaming 4*MPTS su UDP e RTP in uscita, RJ45, 1000M/100M, Unicast/Multicast
Sistema supporto NMS basato sul web
Aggiornamento software Ethernet
Dimensione (L*P*A) 482 mm × 300 mm × 44,5 mm
Generale
Temperatura 0~45℃(funzionamento); -20~80℃(stoccaggio)
Energia
CA 100 V±1050/60 Hz; CA 220 V±10%, 50/60 Hz
