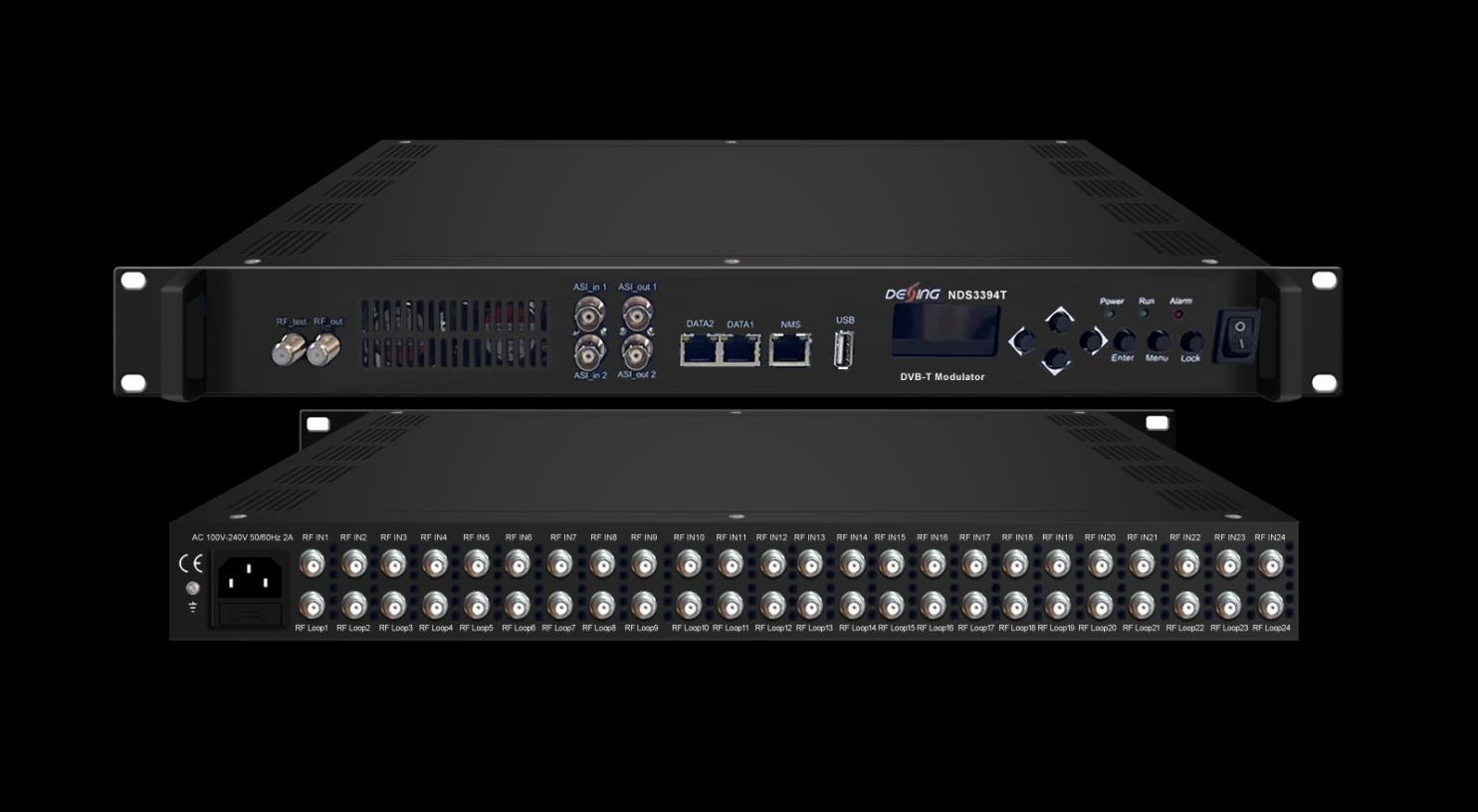

NDS3394T 16in1 24in1 Sintonizzatore per modulatore DVB-T (V3)
Schema
NDS3394T V3 è un modulatore DVB-T ad alte prestazioni e conveniente progettato da Dexin. Supporta 24 o 16 ingressi sintonizzatori FTA, massimo 128 ingressi IP tramite DATA1 e 2 ingressi TS per re-mux tramite 2 porte di ingresso ASI. Dopo la demodulazione, il multiplexing e la modulazione DVB-T, emette 8 portanti non adiacenti e 8 IP (MPTS) come specchio delle portanti tramite DATA2. NDS3394T è inoltre caratterizzato da un elevato livello di integrazione, alte prestazioni e basso costo. Ciò è molto adattabile a un sistema di trasmissione di nuova generazione.
Caratteristiche principali
24 (o 16) ingressi sintonizzatore commutabili multimodale FTA DVB-S/S2/S2X o DVB-C/T/T2/ISDB-T con loop out + 2 ingressi ASI+128 ingressi IP tramite DATA 1 su protocollo UDP e RTP e file TS in ingresso tramite riproduzione di ts tramite un disco USB (FAT 32, USB 2.0)
8 portanti DVB-T non adiacenti in uscita, entro la larghezza di banda di 192 MHz
8 uscite IP (MPTS) su UDP e RTP/RTSP tramite DATA 2, come specchio dei vettori
2 uscite TS tramite ASI out 1 e ASI out 2, come specchio dei 2 vettori scelti
Supporta 8 gruppi multiplexing + 8 gruppi modulazione DVB-T
Eccellente indice di prestazione di uscita RF, MER≥40db
Supporta la regolazione PCR accurata
Supporta la modifica e l'inserimento PSI/SI
Supporto alla gestione Web, Aggiornamenti via web
Riavviare in Web dopo l'aggiornamento del firmware
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

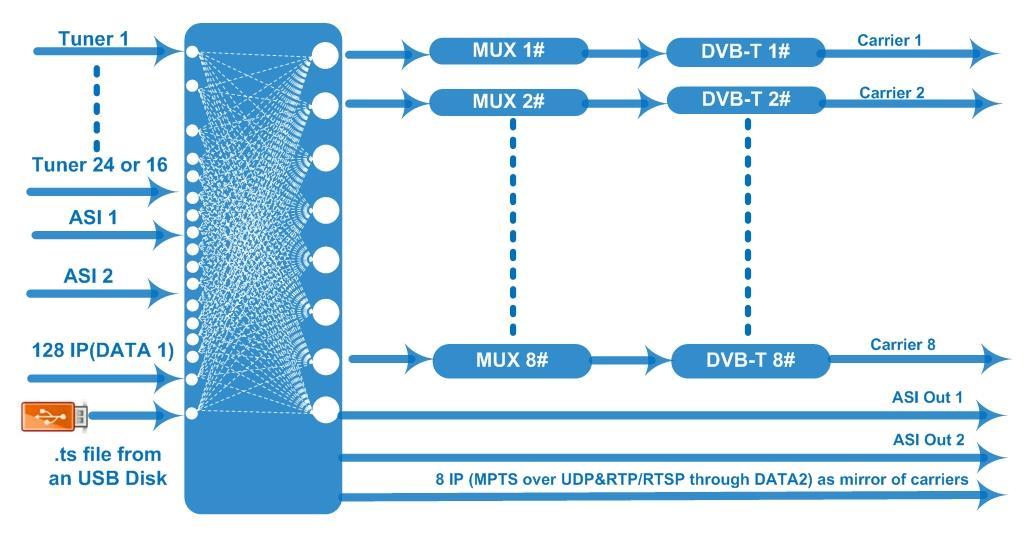

Principio di funzionamento
Contatto: Tomleequan Email:
Specifiche
Ingresso
24 o 16 ingressi sintonizzatore commutabili multi-modale FTA DVB-S/-S2/-S2X o DVB-C/T/T2/ISDB-T
128 input IP tramite protocollo UDP e RTP
2 ingressi ASI, interfaccia BNC
File TS in ingresso tramite riproduzione ts tramite disco USB (FAT 32, USB 2.0)
Frequenza in Frequenza: 950~2150 MHz
Tasso di simbolo Da 0,5 a 45 Msps
Potenza del segnale - 65~-25dBm
Digitale terrestre
Opzione sintonizzatore
1
Digitale terrestre (DVB-S2)
Commissione
Elettorale 1/2, 2/3, 3/4, 5/6, 7/8
Costellazione QPSK
Bitrate massimo in ingresso ≤120 Mbps
Frequenza in Frequenza: 950~2150 MHz
Tasso di simbolo
QPSK/8PSK/16APSK: 0,5~45 Msps
Velocità di trasmissione: 100 Mbit/s;
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Digitale terrestre
Commissione Elettorale
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10
Costellazione QPSK, 8PSK, 16APSK, 32APSK
Bitrate massimo in ingresso ≤120 Mbps
Frequenza in Frequenza
Tasso di simbolo
DVB-C
Opzione sintonizzatore 2
Multiplazione Massima rimappatura PID
Digitale terrestre (DVB-T/T2)
Commissione
Elettorale
QPSK/8PSK/16APSK: 0,5~45 Msps
8APSK/32APSK: 0,5~40Msps
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45,
3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Costellazione QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Bitrate massimo in ingresso ≤120 Mbps
Standard J.83A(DVB-C), J.83B, J.83C
Frequenza in Frequenza
Costellazione 16/32/64/128/256 equazione magnetica
Frequenza in Frequenza
Larghezza di banda
Larghezza di banda 6/7/8 M
ISDB-T Frequenza in Frequenza
256 uscite per canale
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Modulazione
Funzione
Trasmettere in streaming
Sistema
Generale
Contatto: Tomleequan Email:
Rimappatura PID (automatica o manuale)/filtro CA
Filtraggio PID A/V
Regolazione PCR accurata
Genera automaticamente la tabella PSI/SI
Standard EN300 744
FFT
Dimensioni: 2K, 4K, 8K
Larghezza di banda 6 milioni, 7 milioni, 8 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia 1/4, 1/8, 1/16, 1/32
Commissione
Elettorale
1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40 dB
Uscita RF
8 uscite portanti non adiacenti entro la larghezza di banda di 192 MHz
Frequenza RF Frequenza
Livello di uscita RF -20~+3dBm, incrementi di 0,1dB
8 uscite portanti DVB-T (interfaccia tipo F)
8 Uscita IP (MPTS) su UDP e RTP/RTSP (DATA2, come specchio dei vettori)
2 uscite ASI (2 TS come specchio)
Gestione della rete (WEB)
Lingua cinese e inglese
Aggiornamento software Ethernet
Dimensioni (L*P*A) 482mm × 270mm × 44mm
Temperatura 0~45℃(funzionamento); -20~80℃(stoccaggio)
Energia CA 100 V±1050/60 Hz; CA 220 V±10%, 50/60 Hz
Confronto tecnico importante
NDS3394T versione 1 versione 2 versione 3
Funzione LCD/TASTO NO NO SÌ
Ingressi ASI 2 1 2
Uscite ASI NO 2 per uno TS 2 per due TS
Ingressi sintonizzatore 16 16 o 24
16 o 24 (FTA DVB-S/S2/S2X o DVB-C/T/T2/ISDB-T multimodale ingressi sintonizzatore commutabili con loop out)
Uscita loop RF SÌ NO SÌ
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Uscite IP 1 uscita MPTS
USB N / A
Porte DATI
Ingressi/uscite IP tramite GE1
Uscita 8 MPTS
Giocare a TS
Input IP tramite
DATA 1
Uscite IP tramite
DATA 2
Uscita 8 MPTS
Giocare a TS
Input IP tramite DATA 1
Uscite IP tramite DATA2
Riavviare in Web dopo aggiornamento del firmware N / A N / A SÌ
