NDS3394T 16in1 24in1 Sintonizzatore per modulatore DVB-T

Schema

NDS3394T è un modulatore DVB-T ad alte prestazioni e conveniente progettato da Dexin. Supporta 24 o 16 ingressi sintonizzatori FTA, massimo 256 ingressi IP tramite GE1 e GE2 e ingresso TS per re-mux tramite 1 porta ASI. Dopo il multiplexing e la modulazione DVB-T, fornisce 8 uscite portanti non adiacenti e 8 uscite IP (MPTS) come specchio delle portanti tramite GE1.

NDS3394T è inoltre caratterizzato da un elevato livello di integrazione, alte prestazioni e basso costo. Supporta una doppia alimentazione (opzionale). Ciò è molto adattabile al sistema di trasmissione di nuova generazione.

Caratteristiche principali

* 24 (o 16) ingressi sintonizzatore FTA DVB-S/-S2/-S2X + 1 ingresso ASI + 256 ingressi IP tramite protocollo UDP e RTP e file TS in ingresso e in riproduzione tramite disco USB (FAT 32)

* 8*Uscita RF DVB-T

* 8 Uscita IP (MPTS) su UDP e RTP/RTSP, come specchio dei vettori

* Supporta 8 gruppi BISS descrambling (solo per NDS3394T versione B) + 8 gruppi multiplexing + 8 gruppi DVB-T modulazione

* Supporta la regolazione PCR accurata, la modifica e l'inserimento PSI/SI, il filtraggio PID A/V

* Supporto alla gestione Web, aggiornamenti tramite Web

* Alimentazione ridondante (opzionale)

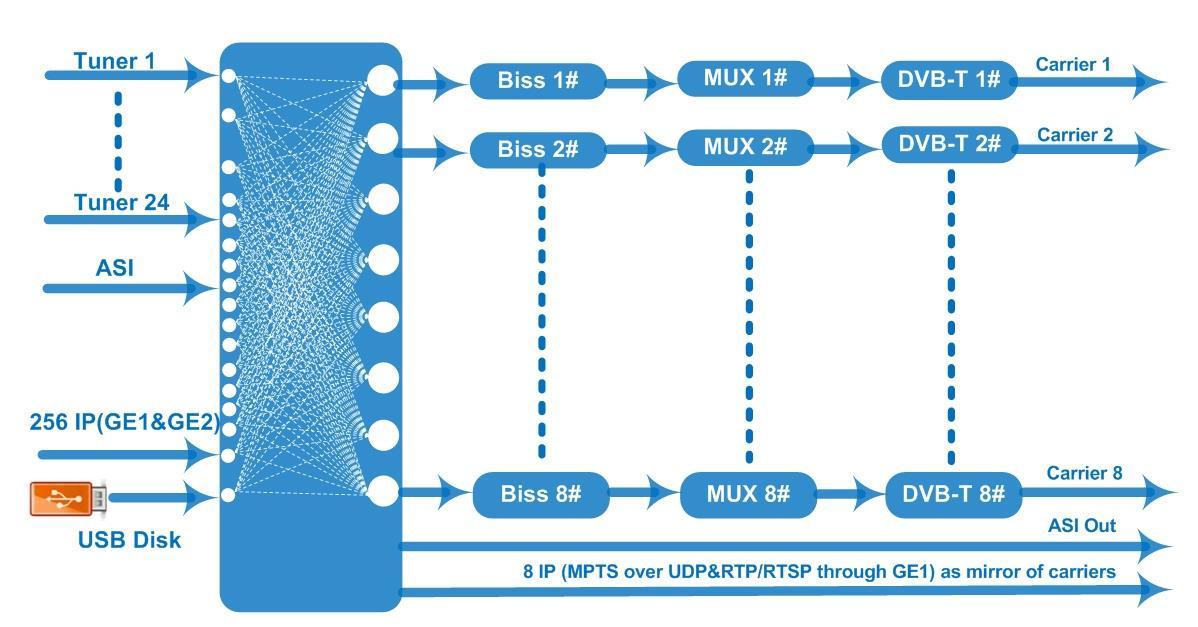

Principio di funzionamento

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Contatto: Tomleequan Email:

Specifiche

24 o 16 ingressi sintonizzatore FTA DVB-S/-S2/-S2X

256 IP (GE1 e GE2) in ingresso tramite protocollo UDP e RTP

1 ingresso ASI, interfaccia BNC

File TS in ingresso e in riproduzione tramite disco USB (FAT 32)

Frequenza in Frequenza: 950~2150 MHz

Tasso di simbolo Da 0,5 a 45 Msps

Potenza del segnale - 65~-25dBm

Ingresso

Sintonizzatori

Digitale terrestre

Digitale terrestre (DVB-S2)

Commissione Elettorale 1/2, 2/3, 3/4, 5/6, 7/8

Costellazione QPSK

Bitrate massimo in ingresso ≤120 Mbps

Frequenza in Frequenza: 950~2150 MHz

Tasso di simbolo QPSK/8PSK/16APSK: 0,5~45 Msps Velocità di trasmissione: 100 Mbit/s;

Commissione Elettorale

Italiano: Lente di ingrandimento 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 Lente di ingrandimento 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Lente di ingrandimento 32APSK:

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

3/4, 4/5, 5/6, 8/9, 9/10

Costellazione QPSK, 8PSK, 16APSK, 32APSK

Bitrate massimo in ingresso ≤120 Mbps

Frequenza in Frequenza

Tasso di simbolo

QPSK/8PSK/16APSK: 0,5~45 Msps 8APSK/32APSK: 0,5~40Msps

Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

Digitale terrestre

Massima rimappatura PID

Multiplazione

Modulazione

Funzione

Commissione

Elettorale

8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,

1/2-L, 8/15-L, 5/9-L, 26/45, 3/ 5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9

Costellazione QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Bitrate massimo in ingresso ≤120 Mbps

256 uscite per canale

Rimappatura PID (automatica o manuale)

Filtraggio PID A/V (non per NDS3394T versione B)

Regolazione PCR accurata

Genera automaticamente la tabella PSI/SI

Standard EN300 744

FFT

Dimensioni: 2K, 4K, 8K

Larghezza di banda 6 milioni, 7 milioni, 8 milioni

Costellazione QPSK, 16QAM, 64QAM

Intervallo di guardia

Commissione

1/4, 1/8, 1/16, 1/32

Elettorale 1/2, 2/3, 3/4, 5/6, 7/8

MER ≥42 dB

Uscita RF

8 uscite portanti non adiacenti

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Trasmettere in streaming

Sistema

Generale

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Frequenza RF Frequenza

Livello di uscita

RF -20~+10dBm, incrementi di 0,1dB

8 Uscita RF DVB-T (interfaccia di tipo F)

8 Uscita IP (MPTS) su UDP e RTP/RTSP (solo GE1), come specchio dei vettori

2 uscite ASI, una come specchio

Gestione della rete (WEB)

Lingua cinese e inglese

Aggiornamento software Ethernet

Dimensioni (L*P*A) 482mm × 230mm × 44mm

Temperatura 0~45℃(funzionamento); -20~80℃(stoccaggio)

Energia CA 100 V±1050/60 Hz; CA 220 V±10%, 50/60 Hz
