Modulatore encoder NDS3544HA
Panoramica del prodotto

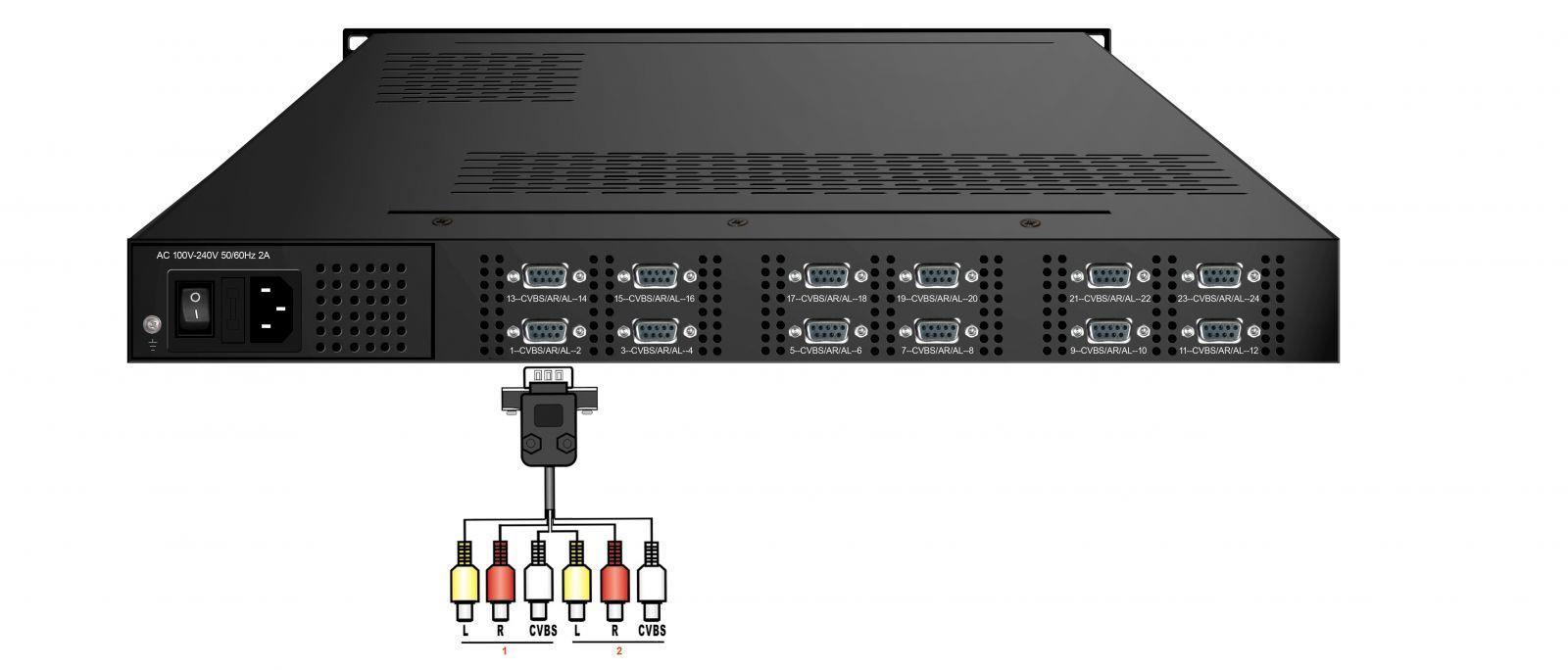

Il modulatore encoder SD NDS3544HA è un dispositivo professionale ad alta integrazione che include codifica, multiplexing, scrambling e modulazione. Supporta 24 ingressi CVBS con codifica video MPEG-2 e codifica audio MPEG-1 Layer 2, DD AC3 (2.0) e un ingresso sintonizzatore DVB-C (ATSC opzionale) e massimo 512 ingressi IP tramite la porta Data1 (GE). Supporta anche l'uscita RF DVB-C con 16 portanti non adiacenti o l'uscita RF DVB-T/ATSC con 8 portanti non adiacenti o l'uscita RF ISDB-T con 6 portanti non adiacenti e supporta 16/8/6 MPTS come mirror di 16/8/6 portanti tramite la porta di uscita Data2 (GE). Questo
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
dispositivo con funzionalità complete lo rende ideale per piccoli sistemi di testa CATV ed è una scelta intelligente per sistemi TV di hotel, sistemi di intrattenimento in bar sportivi, ospedali, appartamenti...
Caratteristiche principali
* 24 ingressi CVBS con codifica MPEG-2
* 1 ingresso sintonizzatore DVB-C (ATSC opzionale) per re-mux
* Ogni canale di uscita del carrier elabora un massimo di 32 IP dalla porta di ingresso DATA1 (protocollo UDP&RTP)
* Supporta la codifica audio MPEG-1 Layer 2, DD AC3 (2.0)
* Supporta CC (sottotitoli)
* Supporta 16 gruppi di multiplexing/scrambling/modulazione DVB-C
* Supporta 8 gruppi di multiplexing/DVB-T/modulazione ATSC Opzionale
* Supporta 6 gruppi multiplexing/modulazioni ISDB-T Opzionale
* Supporta 16 uscite MPTS IP (solo porta DATA2) su UDP, RTP/RTSP
* Supporta 8 uscite MPTS IP (solo porta DATA2) su UDP, RTP/RTSP uscita RF DVB-T/ATSC
* Supporta 6 uscite MPTS IP (solo porta DATA2) su UDP, RTP/RTSP uscita RF ISDB-T
* 1 ASI out come specchio di uno dei portanti di uscita RF Opzionale
* Supporta l'inserimento di logo, didascalia e codice QR
* Supporta la rimappatura PID/regolazione PCR accurata/modifica e inserimento PSI/SI
* Controllo tramite gestione web e aggiornamenti facili tramite web
* Il costo più basso per canale, prezzo rivoluzionario
Grafico dei principi

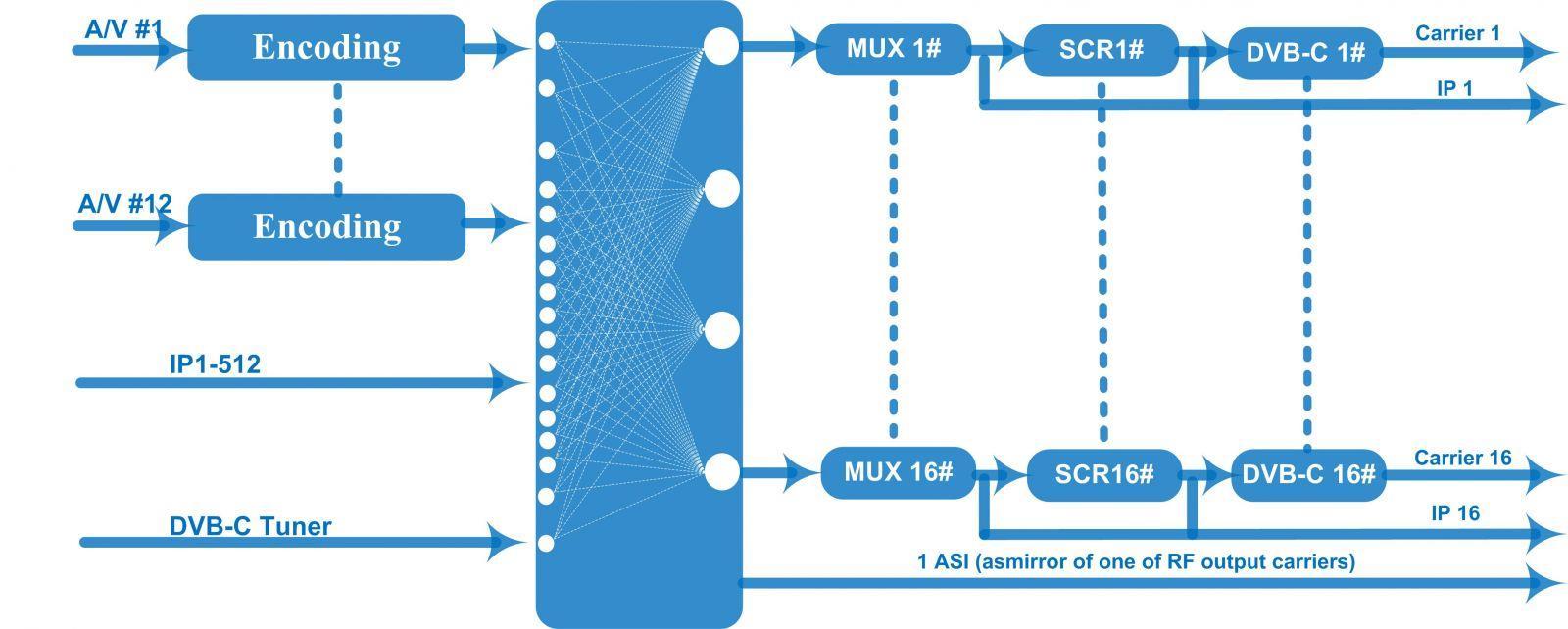

Schema dei principi DVB-C
Contatto: Tomleequan Email:
Specifiche tecniche
Ingresso 24 ingressi CVBS
1 Sintonizzatore DVB-C (ATSC opzionale) per re-mux, interfaccia di tipo F
512 Ingresso IP su UDP e RTP, DATA1, RJ45 uscita RF DVB-C
256 Ingresso IP su UDP e RTP, DATA1, RJ45 Uscita RF DVB-T/ATSC
192 Ingresso IP su UDP e RTP, DATA1, RJ45—uscita RF ISDB
Video Risoluzione
Risoluzione: 720×480_60i, 544×480_60i, 352×480_60i
Dimensioni: 352×240_60i, 320×240_60i, 176×240_60i, 176×120_60i
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

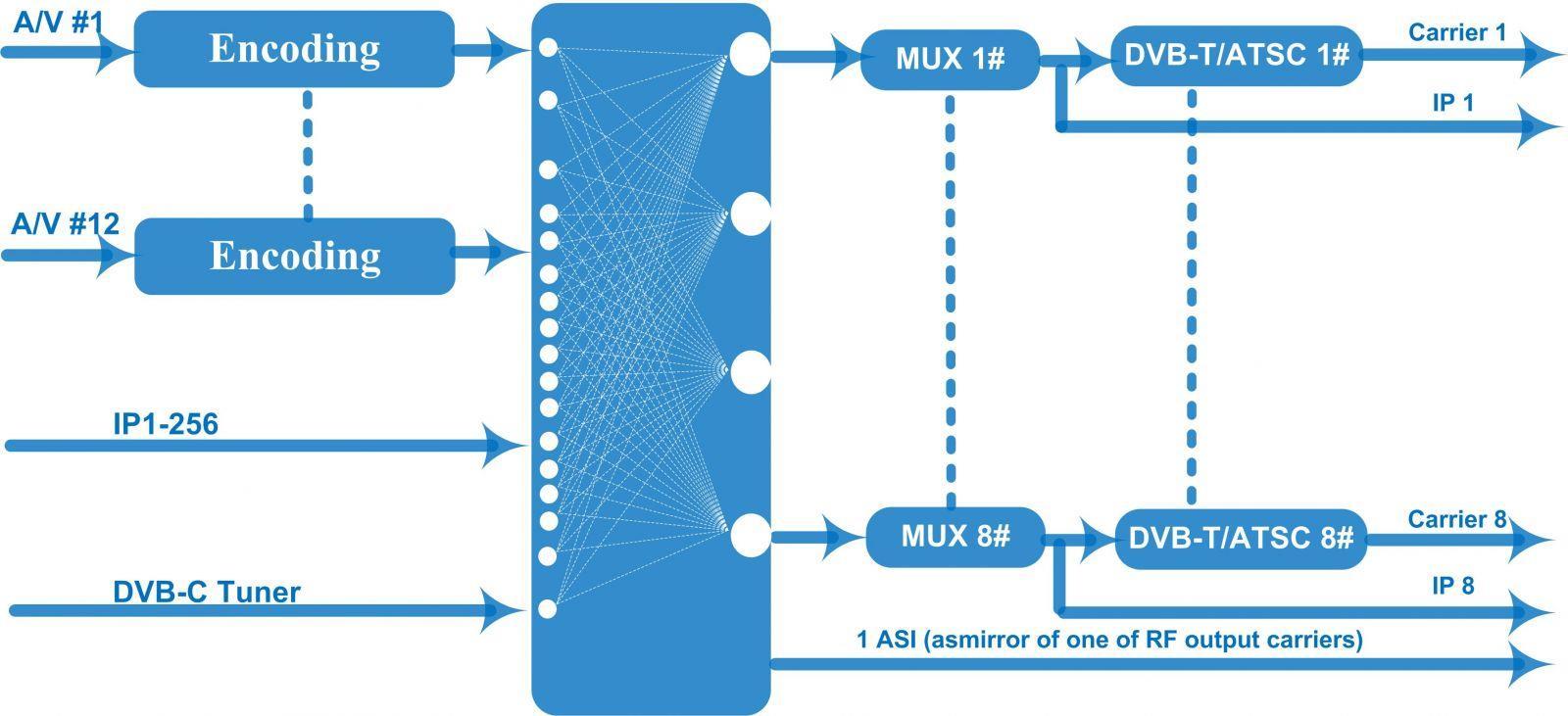

Schema dei principi DVB-T

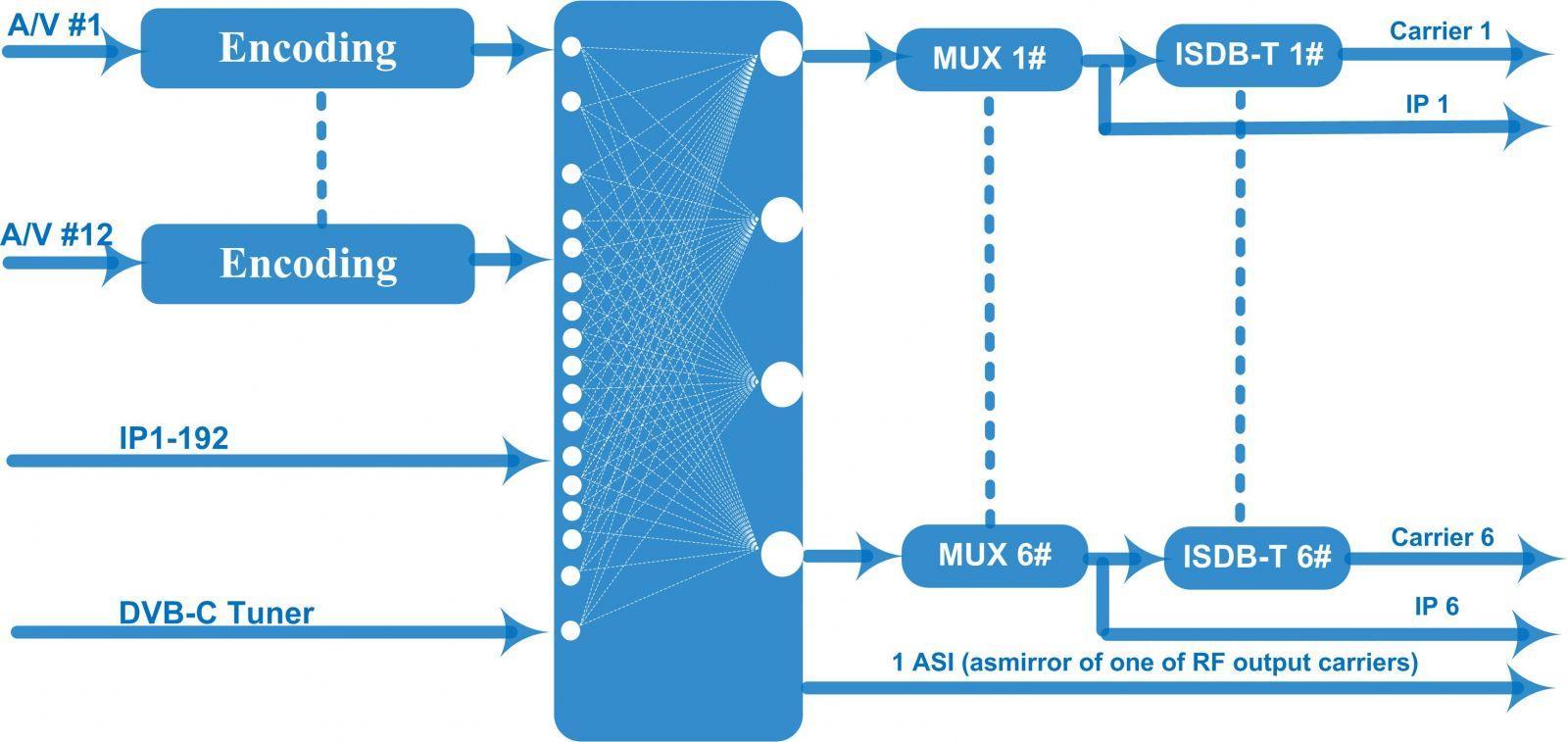

Tabella dei principi ISDB-T
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
720×576_50i,704×576_50i,640×576_50i, 352×288_50i
320×288_50i, 176×288_50i, 176×144_50i
Codifica Formato MPEG-2
Velocità in bit 0,5 Mbps~8 Mbps per canale
Controllo della velocità CBR/VBR
Struttura del GOP IP, IBP, IBBP, IBBBP
Pretrattamento avanzato
Codifica
Audio
Multiplazione
Agitazione
De-interlacciamento, riduzione del rumore
MPEG-1 Livello 2, DD AC3 (2.0)
Frequenza di campionamento 48KHz
Risoluzione 24 bit
Velocità in bit
PID massimo
Rimappatura
Funzione
64 Kbps, 128 Kbps, 192 Kbps, 256 Kbps, 320 Kbps, 384 Kbps per ogni canale
180 ingressi per canale
Rimappatura PID (automatica o manuale)
Regolazione PCR accurata
Genera automaticamente la tabella PSI/SI
CA simulcrypt massima 4
Standard ETR289, ETSI 101 197, ETSI 103 197 Connessione Connessione locale/remota
Canale QAM
DVB-C
Modulazione
16 portanti non adiacenti in uscita (larghezza di banda massima
Standard EN300 429/ITU-T J.83A/B MER ≥40db
Frequenza RF 50~960 MHz, passo 1 KHz
Livello di uscita RF -20~+10dbm (87~107 dbµV), incrementi di 0,1db
Tasso di simbolo 5,0 Msps~7,0 Msps, passo 1ksps
J.83A
J.83B
Costellazione 16/32/64/128/256QAM 64/256 MQ
Larghezza di banda 8 milioni 6 milioni
Digitale Standard EN300744
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
terrestre
ATSC
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Modalità FFT 2K, 4K, 8K
Larghezza di banda 6 milioni, 7 milioni, 8 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia 1/4, 1/8, 1/16, 1/32
Commissione Elettorale 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF 8 portanti non adiacenti DVB-T out (larghezza di banda massima 192 MHz)
Livello di uscita RF -20~ +10 dBm (77~97 dbµV), incrementi di 0,1db
Standard A/53 dell'ATSC
Larghezza di banda 6 milioni
Costellazione 8VSB Commissione Elettorale RS(208 188)+Traliccio
MER ≥40dB
LCA -55 dBc
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF
8 portanti non adiacenti in uscita (larghezza di banda massima 192 MHz)
Livello di uscita RF -20~+10dbm (per tutti i vettori), stepping di 0,5db
Standard ARIB STD-B31 Larghezza di banda 6 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia
Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione 2K, 4K, 8K
Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF 6 portanti non adiacenti in uscita (larghezza di banda massima 192 MHz)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
ISDB-T
Uscita in streaming
Funzione del sistema
Varie
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Livello di uscita RF -20dBm~+10dBm, incrementi di 0,1dB
1 uscita ASI come specchio di uno dei portanti di uscita RF - Opzionale
16 MPTS in uscita su UDP e RTP/RTSP come specchio di 16 portanti DVB-C, 8 uscite MPTS su UDP e RTP/RTSP come specchio di 8 portanti DVB-T/ATSC (opzionale)
6 uscite MPTS su UDP e RTP/RTSP come mirror di 6 portanti ISDB-T (opzionale)
1*interfaccia Ethernet Base-T 1000M
Gestione della rete (WEB)
Lingua cinese e inglese
Aggiornamento software Ethernet
Dimensioni (L×P×A) 482mm × 440mm × 44mm
Ambiente 0~45℃(lavoro)；-20~80℃(stoccaggio)
Requisiti di potenza CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
