Modulatore codificatore MPEG2 e MPEG4 HD NDS3542C

Page 1


Contatto: Tomleequan

Panoramica del prodotto

I prodotti della serie NDS3542C sono dispositivi all-in-one di DEXIN che integrano la codifica (MPEG-2, MPEG-4/AVC H.264) e la modulazione per convertire segnali HDMI/YPbPr/CVBS (Pr in) ecc. in uscita RF digitale. Per soddisfare i vari requisiti dei clienti, NDS3542C è anche dotato di 1 ingresso ASI e di un'uscita con 2 porte ASI separate e 1 porta IP.

La sorgente dei segnali potrebbe essere costituita da ricevitori satellitari, telecamere a circuito chiuso, lettori Blu-ray e antenne ecc. I segnali in uscita devono essere ricevuti da TV, STB ecc. con standard corrispondente. I prodotti della serie Dexin NDS3542C sono ampiamente utilizzati in luoghi pubblici come metropolitane, mercati, teatri, hotel, ristoranti ecc. per la pubblicità, il monitoraggio, la formazione e l'istruzione in aziende, scuole, campus, ospedali... Sono una buona scelta per offrire canali HD e altro ancora.

Caratteristiche principali

* Codifica video MPEG2 HD e MPEG4 AVC H.264 HD

* Codifica audio DD AC3 (2.0 opzionale), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II

* Supporta passthrough DD AC3 (2.0/5.1/7.1) (per interfaccia HDMI e SPDIF)

* Supporta la normalizzazione dei dialoghi AC3

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Contatto: Tomleequan

* 2* canali HDMI/YPbPr/CVBS (Pr in) in

* 1*ASI in per re-mux; 1*RF in per mix RF

* 4* DVB-C/4* ATSC/2* DVB-T/1*ISDBT RF out in un unico dispositivo,

* Supporta la commutazione dinamica della modulazione DVB-C e ATSC e DVB-T e ISDBT

* 2 uscite ASI separate per rispecchiare i programmi MPTS o un carrier;

* IP (2*SPTS e 1*MPTS) in uscita su UDP/RTP/RSTP (solo per modulazione DVB-C) protocollo

* Supporta CC (sottotitoli) EIA608

* Supporto a basso ritardo

* Supporto LCN (Logical Channel Number)

* Supporto VCT (Virtual Channel Table)

* Eccellente qualità di modulazione

* Display LCD, telecomando e firmware

* Gestione NMS basata sul Web; Aggiornamenti tramite Web

Specifiche

Sezione di codifica

Video (HDMI)

Codifica

Interfaccia

Risoluzione

Basso ritardo

Audio (HDMI)

Codifica

Interfaccia

Formato MPEG2; MPEG4 AVC/H.264

Uscita HDMI*2

Risoluzione 1920*1080_60P, Risoluzione 1920*1080_50P (Solo per MPEG 4 AVC/H.264), 1920*1080_60i, 1920*1080_50i, Risoluzione 1280*720_60p, 1280*720_50P

Normale, Modalità 1, Modalità 2, Manuale

MPEG1 Layer II; MPEG2-AAC; MPEG4-AAC; DD AC3(2.0) opzionale; Passaggio DD AC3 (2.0/5.1/7.1)

HDMI*2/SPDIF*2/2*Stereo/4*mono

Frequenza di campionamento 48KHz

Velocità in bit

Video (CVBS/YPbPr)

Codifica

Interfaccia

Risoluzione

Audio (S/D)

Codifica

Interfaccia

64/96/128/192/256/320 kbps

Formato MPEG2; MPEG4 AVC/H.264

CVBS/YPbPr*2(RCA)

Risoluzione video: 720*576_50i, 720*480_60i Formato di file: 1920*1080_60i; Risoluzione 1280*720_60p, 1280*720_50P

MPEG1 Layer II; MPEG2-AAC; MPEG4-AAC; DD AC3(2.0) opzionale;

2*Stereo/4*mono

Frequenza di campionamento 48KHz

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Velocità in bit 64/96/128/192/256/320 kbps

Sezione modulatore DVB-C

Standard J.83A (DVB-C), J.83B, J.83C

MER ≥40dB

Frequenza RF

30~960 MHz, passo 1 KHz

Livello di uscita RF -30~ -10dbm (77~97 dbµV), passo 0,1db

Tasso di simbolo 5.000~9.000Msps regolabile

Uscita RF Uscita combinata dei portanti adiacenti 4*DVB-C J.83A J.83B

Costellazione 16/32/64/128/256 μm 64/ 256 MQ 64/ 256 MQ

Larghezza di banda 8 milioni 6 milioni 6 milioni

Sezione modulatore DVB-T

Standard EN300744

Modalità FFT 2K, 8K

Larghezza di banda 6 milioni, 7 milioni, 8 milioni

Costellazione QPSK, 16QAM, 64QAM

Intervallo di guardia 1/4, 1/8, 1/16, 1/32

Commissione Elettorale 1/2, 2/3, 3/4, 5/6, 7/8

MER ≥40dB

Frequenza RF 30~960 MHz, passo 1 KHz

Uscita RF COFDM DVB-T in uscita (2 portanti combinate in uscita)

Livello di uscita RF -30~ -10dbm (77~97 dbµV), passo 0,1db

Sezione modulatore ATSC

Standard A/53 dell'ATSC

Costellazione 8 VSB

Livello di uscita RF -30~ -10dbm (77~97 dbµV), passo 0,1db

MER ≥40dB

Frequenza RF 36~960MHz, passo 1KHz

Uscita RF 4*uscita combinata dei vettori adiacenti ATSC

Sezione modulatore ISDBT

Standard ARIB STD-B31

Larghezza di banda 6 milioni

Costellazione DQPSK, QPSK, 16QAM, 64QAM

Intervallo di guardia Dimensioni: 1/32, 1/16, 1/8, 1/4

Modalità di trasmissione 2K, 4K, 8K

MER ≥40dB

Frequenza RF 30~960 MHz, passo 1 KHz

Livello di uscita RF -30~ -10dbm (77~97 dbµV), passo 0,1db

Uscita RF Uscita combinata dei vettori adiacenti ISDBT

Sistema

Interfaccia locale LCD + pulsanti di controllo

Gestione remota Sistema NMS Web

Trasmetti in streaming 2 uscite ASI separate (tipo BNC); IP (2* SPTS&1*MPTS) su UDP/RTP/RTSP in uscita (RJ45, 100M)

RTSP è solo per la modulazione DVB-C

Interfaccia NMS RJ45, 1000M

Lingua Inglese

Generale

Alimentazione elettrica CA 100 V ~ 240 V

Dimensioni 333*232*44mm

Peso 2,5 kg

Temperatura di funzionamento 0~45℃

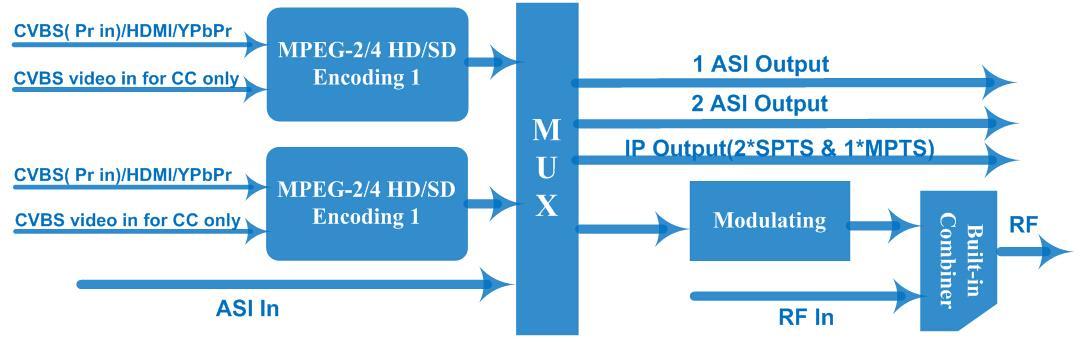

Grafico dei principi
