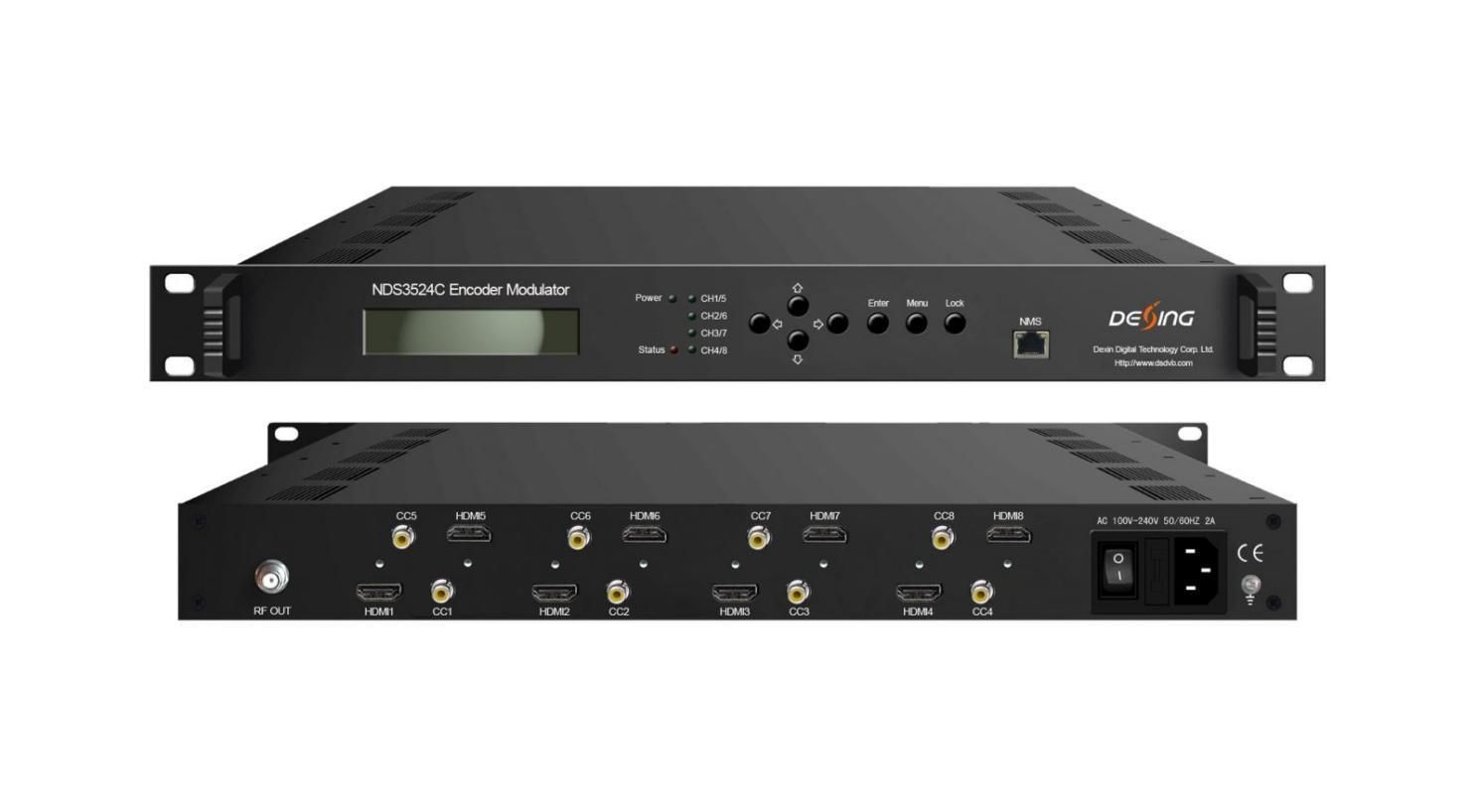

NDS3524C Encoder Modulatore
Panoramica del prodotto
Il modulatore encoder NDS3524C è il dispositivo all-in-one di DEXIN che integra la codifica MPEG2 e la modulazione per convertire i segnali audio/video in uscita RF DVB-C/T/ATSC/ISDB-T/DTMB. Supporta 1/4/8 ingressi HDMI e il suo design modulare pay-as-you-grow e la configurazione flessibile lo rendono estremamente scalabile e molto affidabile con prestazioni elevate. La sorgente dei segnali potrebbe essere STB, ricevitore satellitare, telecamere a circuito chiuso e antenna ecc. Il suo segnale di uscita deve essere ricevuto da TV o STB ecc.
Caratteristiche principali
* Supporta l'ingresso di 1/4/8 canali HDMI
* Supporta la codifica video MPEG2
* Supporta la risoluzione video 1080p/i, 720p, 576i, 480i
* Supporta bassa latenza (50~1000ms)
* Supporta la codifica audio MPEGI layer 2, MPEG-2 AAC e DD AC3
* Supporto CC (sottotitoli), EIA 608
* Supporto LCN (numero di cluster logico)
* Uscita RF DVB-C/T/ATSC/ISDB-T/DTMB in un unico dispositivo, commutazione dinamica della modulazione
* Ogni canale supporta 1 opzione di uscita DVB-C/T/ATSC/ISDB-T/DTMB
* Controllo tramite NMS basato sul Web e aggiornamenti facili tramite Web

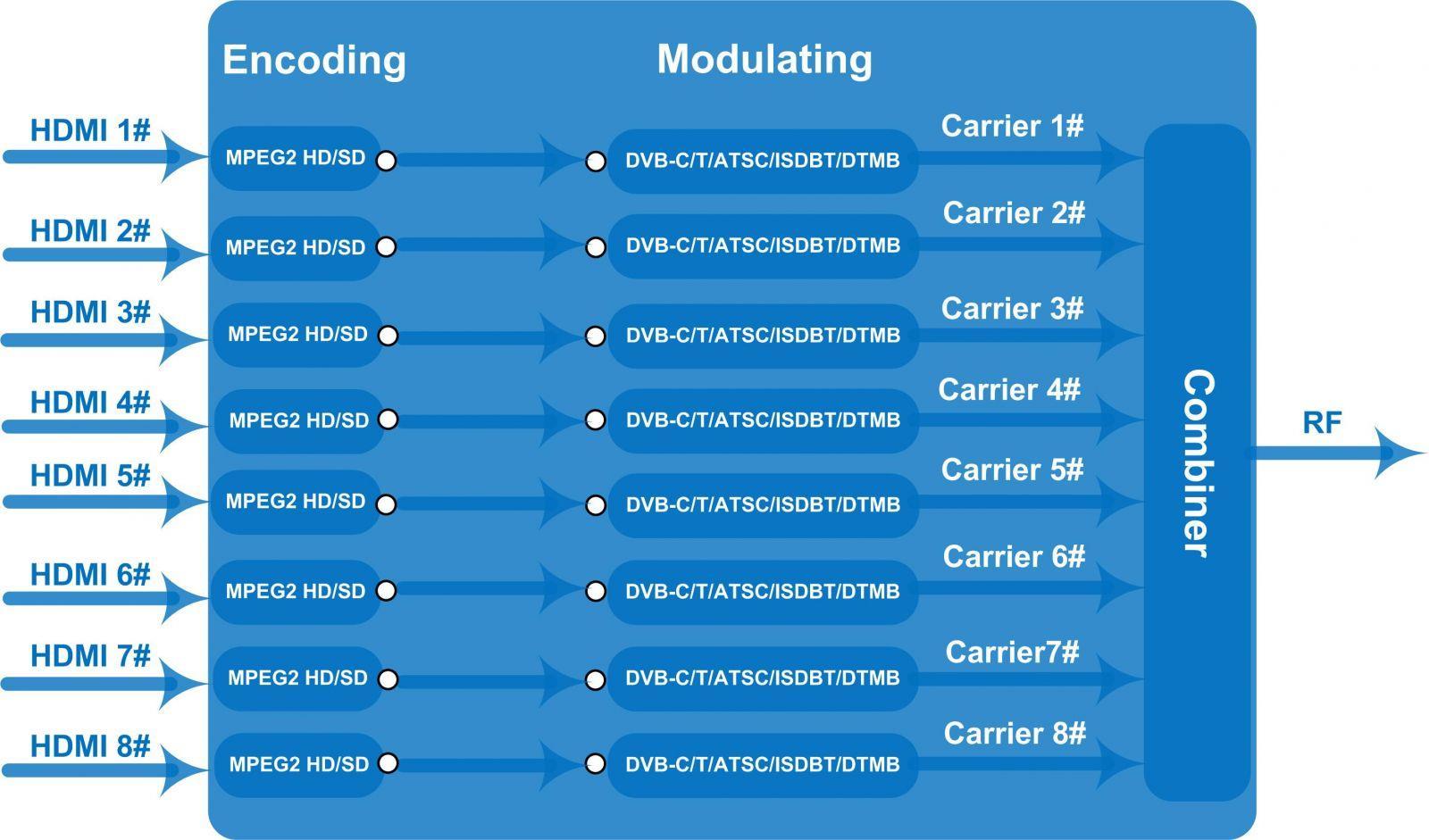

Grafico dei principi interni
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Specifiche
Sezione di codifica HDMI
Ingresso Interfaccia
Video
HDMI*1/4/8
Codifica Formato MPEG2 Ingresso Produzione
480@59.94/60i 480 alle 30 576@50i 576@25p
720@50/59,94/60p 720@25/30p
1080@50i 1080@25p
1080@59.94/60i 1080 a 30p
1080@50p 1080@25p
1080@59.94/60p 1080 a 30p
Velocità in bit 2.000~20.000 Mbps
Repubblicano 1~60
Controllo della velocità VBR
Proporzioni 16:9
Codifica
Audio
MPEGI strato 2, MPEG-2 AAC, AC3
Frequenza di campionamento 48KHz
MPEGI livello 2 (128 kbps)
Velocità in bit Formato MPEG-2 AAC (VBR) AC3 (128 kbps)
Sezione modulatore DVB-C
Standard J.83A (DVB-C), J.83B
MER ≥35 dB
Frequenza RF 100-1000 MHz, passo 1 KHz
Livello di uscita RF -48~ -10dBm, passo 1dB
Tasso di simbolo 3.000~7.000Msps regolabile J.83A J.83B
Costellazione 16/32/64/128/256QAM64/256QAM
Larghezza di banda 8 milioni 6 milioni
Sezione modulatore DVB-T
Standard DVB-T COFDM
Larghezza di banda 2 milioni, 3 milioni, 4 milioni, 5 milioni, 6 milioni, 7 milioni, 8 milioni
Costellazione QPSK, 16QAM, 64QAM
Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8
Intervallo di guardia Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione 2K, 8K
MER ≥35 dB
Frequenza RF 100-1000 MHz, passo 1 KHz
Livello di uscita RF -48~ -10dBm, passo 1dB
Sezione modulatore ISDB
Standard ARIB STD-B31
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione 2K, 4K, 8K
Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8
Frequenza RF 100~1000MHz, passo 1KHz
Livello di uscita RF -48~ -10dBm, passo 1dB
Sezione modulatore ATSC
Standard A/53 dell'ATSC
Costellazione 8 VSB
Livello di uscita RF -48~ -10dBm, passo 1dB
MER ≥35 dB
Frequenza RF 100~1000MHz, passo 1KHz
Sezione modulatore DTMB
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Frequenza RF 100-1000 MHz, passo 1 KHz
Livello di uscita RF -48~ -10dBm, passo 1dB
Modello S-0.8-4QAM-595, Modello S-0.8-16QAM-595, Modello M-0.4-16QAM-945V,
Modalità di trasmissione
Modello: M-0.6-16QAM-945V, Modello: M-0.6-64QAM-420V, Modello: M-0.6-64QAM-945V,
Modello: M-0.8-16QAM-420V, Modello: M-0.8-16QAM-945V, Modello: M-0.8-64QAM-420V, Sistema
Gestione Sito web
Lingua Inglese
Aggiornamento Aggiornamento Web
Generale
Alimentazione elettrica
CA 100 V±10%, 50/60 Hz o CA 220 V±10%, 50/60 Hz
Dimensioni 482*328*44,5mm
Temperatura 0~45℃(funzionamento), -20~80℃(stoccaggio)
Confronto tecnico
NDS3542A
NDS3542I
NDS3524C
Chipset Vix Isilicone Vatek
Ingresso flusso
1*Ingresso ASI per re-mux
Ingresso IP N / A
1 sintonizzatore DVB-C N / A
128*IP N / A Canale video 4* Ingresso HDMI/SDI opzionale
Codifica video MPEG2 e MPEG4 AVC/H.264
Velocità in bit video
Risoluzione
0,8~19 Mbps per la codifica H.264 1~19Mbps per la codifica MPEG-2
Fino a 1920*1080@50P/60P (MPEG4 AVC/H.264)
Fino a 1920*1080@50I/60I (MPEG2 HD)
4/8/12*Ingresso HDMI opzionale
Formato MPEG-4 AVC/H.264
1Mbps~13Mbps ogni canale
(Il bit rate presenta un'elevata fluttuazione, adatto per il sistema via cavo, non adatto per l'uplink satellitare)
Ingresso HDMI 1/4/8* opzionale
Formato MPEG2
2~20Mbps per canale
Fino a 1920*1080@50P/60P Fino a 1920*1080@50P/60P
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Codifica
audio
Guadagno
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
MPEG1 Livello 2, MPEG2-AAC, MPEG4-AAC, AC3 2.0 (facoltativo)
audio N / A
MPEG-1 Livello 2
MPEGI livello 2, MPEG2-AAC, AC3
/ A Funzione
/ A
Ingresso CC
CC (sottotitoli chiusi) per interfaccia SDI (opzionale), EIA608, EIA708 N / A
Bassa latenza SÌ N / A
CC (sottotitoli), EIA 608
Uscita ASI SÌ N / A N / A
Uscita IP 4 uscite SPTS o 1 MPTS
Modulante
Frequenza RF
4*DVB-C/2*DVB-T/4*ATSC-T /1/2*ISDB-T Uscita RF
30~960 MHz, passo 1 KHz
Uscita IP 4 MPTS N / A
4*Uscita RF DVB-C/DVB-T
50~960 MHz, passo 1 KHz
4/8*DVB-C/T/ATSC/ISDB-T RF out in un unico dispositivo, commutazione dinamica della modulazione
100-1000 MHz, passo 1 KHz
