Modulatore encoder NDS3544M
Panoramica del prodotto
Il modulatore encoder HD NDS3544M è un dispositivo professionale ad alta integrazione che include codifica, multiplexing, scrambling e modulazione. Supporta 12 ingressi HDMI e 12 CC, un ingresso sintonizzatore DVB-C (ATSC opzionale) e 256 ingressi IP tramite la porta Data1 (GE). Supporta anche l'uscita RF DVB-C con 16 portanti non adiacenti o l'uscita RF DVB-T/ATSC con 8 portanti non adiacenti o l'uscita RF ISDB-T con 6 portanti non adiacenti e supporta 16 MPTS come specchio di 16 portanti o 8 MPTS come specchio di 8 portanti o 6 MPTS come specchio di 6 portanti tramite la porta di uscita Data2 (GE). Per soddisfare le varie esigenze dei clienti, è anche dotato di 1 uscita ASI come specchio di una delle portanti di uscita RF. Questo dispositivo a piena funzionalità lo rende ideale per piccoli sistemi di testa CATV.
Caratteristiche principali
* 12 ingressi HDMI con codifica MPEG2 e MPEG4 AVC/H.264
* 12 Porta di ingresso CC (sottotitoli chiusi)
* 1 ingresso sintonizzatore DVB-C (ATSC opzionale) per re-mux
* Ogni canale di uscita del carrier elabora un massimo di 32 IP dalla porta di ingresso DATA1 (protocollo UDP&RTP)
* Codifica MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC, Dolby Digital AC3 (2.0) (opzionale), passthrough AC3 (2.0/5.1)
* Supporta 16 gruppi di multiplexing/scrambling/modulazione DVB-C
* Supporta 8 gruppi di multiplexing/DVB-T/modulazione ATSC Opzionale
* Supporta 6 gruppi multiplexing/modulazioni ISDB-T Opzionale
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
* Supporta 1 uscita ASI come specchio di uno dei portanti di uscita RF - Opzionale
* Supporta 16 uscite MPTS IP (solo porta DATA2) su UDP, RTP/RTSP
* Supporta 8 uscite MPTS IP (solo porta DATA2) su UDP, RTP/RTSP uscita RF DVB-T/ATSC
* Supporta 6 uscite MPTS IP (solo porta DATA2) su UDP, RTP/RTSP uscita RF ISDB-T
* Supporta la rimappatura PID/regolazione PCR accurata/modifica e inserimento PSI/SI
* Controllo tramite gestione web e aggiornamenti facili tramite web
Grafico dei principi

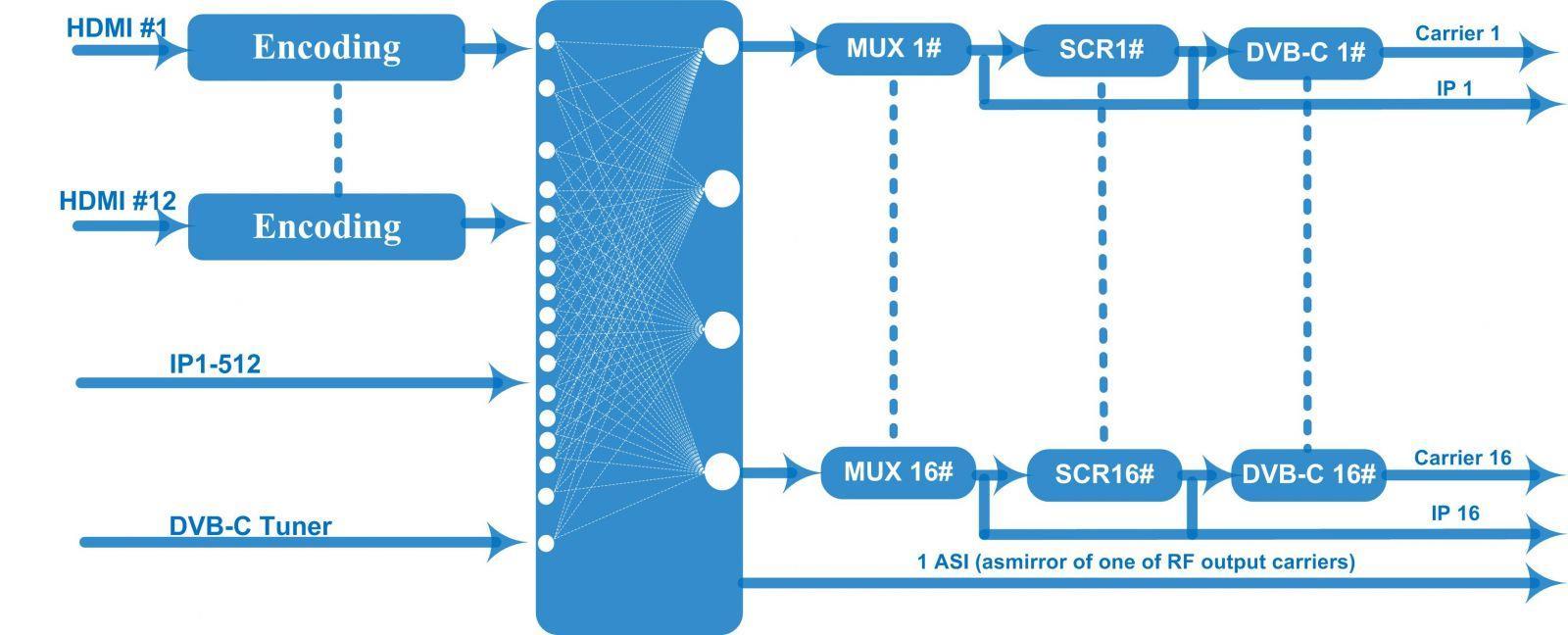

Schema dei principi DVB-C
Tabella dei principi DVB-T/ATSC
Tabella dei principi ISDB-T Specifiche tecniche
12 ingressi HDMI
12 Ingresso CC (sottotitoli chiusi), interfaccia BNC
1 Sintonizzatore DVB-C (ATSC opzionale) per re-mux, interfaccia di tipo F
Ingresso
512 Ingresso IP su UDP e RTP, DATA1, RJ45 uscita RF DVB-C
256 Ingresso IP su UDP e RTP, DATA1, RJ45 Uscita RF DVB-T/ATSC
192 Ingresso IP su UDP e RTP, DATA1, RJ45—uscita RF ISDB
Ingresso
Produzione
Risoluzione dello schermo: 1920*1080_60p, 1920*1080_50p, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Risoluzione: 1920*1080_60p, 1920*1080_50p, 1920*1080_60i, 1920*1080_50i, 1440*1080_60i, 1440*1080_50i, Risoluzione video 1280*720_60p, 1280*720_50P, 720*576_50p, Risoluzione: 720*576_50i, 720*576_30p, 720*576_25p, Risoluzione: 720*480_60p, 720*480_60i, 720*480_30p, 720*480_25p, 320*240_60p, 320*240_50p, Risoluzione: 320*240_30p, 320*240_25p, 320*180_60p, 320*180_50p, 320*180_30p, 320*180_25p, 960*540_50i, 704*576_50i,704*480_60i, 640*576_50i
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Video
Risoluzione
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
640*480_60i, 544*576_50i,544*480_60i,
Codifica
Velocità in bit
MPEG2 e MPEG4 AVC/H.264
0,8~19 Mbps per la codifica H.264 1~19Mbps per la codifica MPEG-2
Controllo della velocità CBR/VBR
Struttura del GOP
Pretrattamento avanzato
Codifica
Audio
Multiplazione
Agitazione
Gruppo B: 0-3, Gruppo P: 0-6
De-interlacciamento, riduzione del rumore
MPEG1 strato II, MPEG2-AAC, MPEG4-AAC, Codifica Dolby Digital AC3 (2.0) (opzionale), Passaggio AC3 (2.0/5.1)
Frequenza di campionamento 48KHz
Velocità in bit 64 Kbps-320 kbps per canale
PID massimo
Rimappatura
Funzione
180 ingressi per canale
Rimappatura PID (automatica o manuale)
Regolazione PCR accurata
Genera automaticamente la tabella PSI/SI
CA simulcrypt massima 4
Standard ETR289, ETSI 101197, ETSI 103197
Connessione Connessione locale/remota
Canale QAM: uscita 16 portanti non adiacenti (larghezza di banda massima 192 MHz)
Norma: EN300 429/ITU-T J.83A/B
UMIDITÀ: ≥40db
Modulazione DVB-C
Frequenza RF: 50~960 MHz, passo 1 KHz
Livello di uscita RF: -20~+10dbm, step di 0,1db
Velocità di trasmissione dei simboli: 5,0 Msps~7,0 Msps, passo 1ksps
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Digitale terrestre
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
J.83A
ATSC
ISDB-T
J.83B
Costellazione 16/32/64/128/256QAM 64/256 MQ
Larghezza di banda 8 milioni 6 milioni
Standard EN300744
Modalità FFT 2K, 4K, 8K
Larghezza di banda 6 milioni, 7 milioni, 8 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia 1/4, 1/8, 1/16, 1/32
Commissione
Elettorale 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF
8 portanti non adiacenti in uscita (larghezza di banda massima 192 MHz)
Livello di uscita RF -20~ +10 dBm, incrementi di 0,1 dB
Standard A/53 dell'ATSC
Larghezza di banda 6 milioni
Costellazione 8VSB
Commissione
Elettorale RS(208 188)+Traliccio
MER ≥40dB
LCA -55 dBc
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF
8 portanti non adiacenti in uscita (larghezza di banda massima 192 MHz)
Livello di uscita RF -20~+10dbm (per tutti i vettori), stepping di 0,5db
Standard ARIB STD-B31
Larghezza di banda 6 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia
Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione 2K, 4K, 8K
Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
MER ≥40dB
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF
Uscita in streaming
Funzione del sistema
Varie
6 portanti non adiacenti in uscita (larghezza di banda massima 192 MHz)
Livello di uscita RF -20dBm~+10dBm, incrementi di 0,1dB
1 uscita ASI come specchio di uno dei portanti di uscita RF - Opzionale
16 MPTS in uscita su UDP e RTP/RTSP come specchio di 16 portanti DVB-C,
8 uscite MPTS su UDP e RTP/RTSP come specchio di 8 portanti DVB-T/ATSC (opzionale)
6 uscite MPTS su UDP e RTP/RTSP come mirror di 6 portanti ISDB-T (opzionale)
1*interfaccia Ethernet Base-T 1000M
Gestione della rete (WEB)
Lingua cinese e inglese
Aggiornamento software Ethernet
Dimensioni (L×P×A) 482mm × 440mm × 44mm
Ambiente 0~45℃(lavoro)；-20~80℃(stoccaggio)
Requisiti di potenza CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
Informazioni per l'ordinazione
