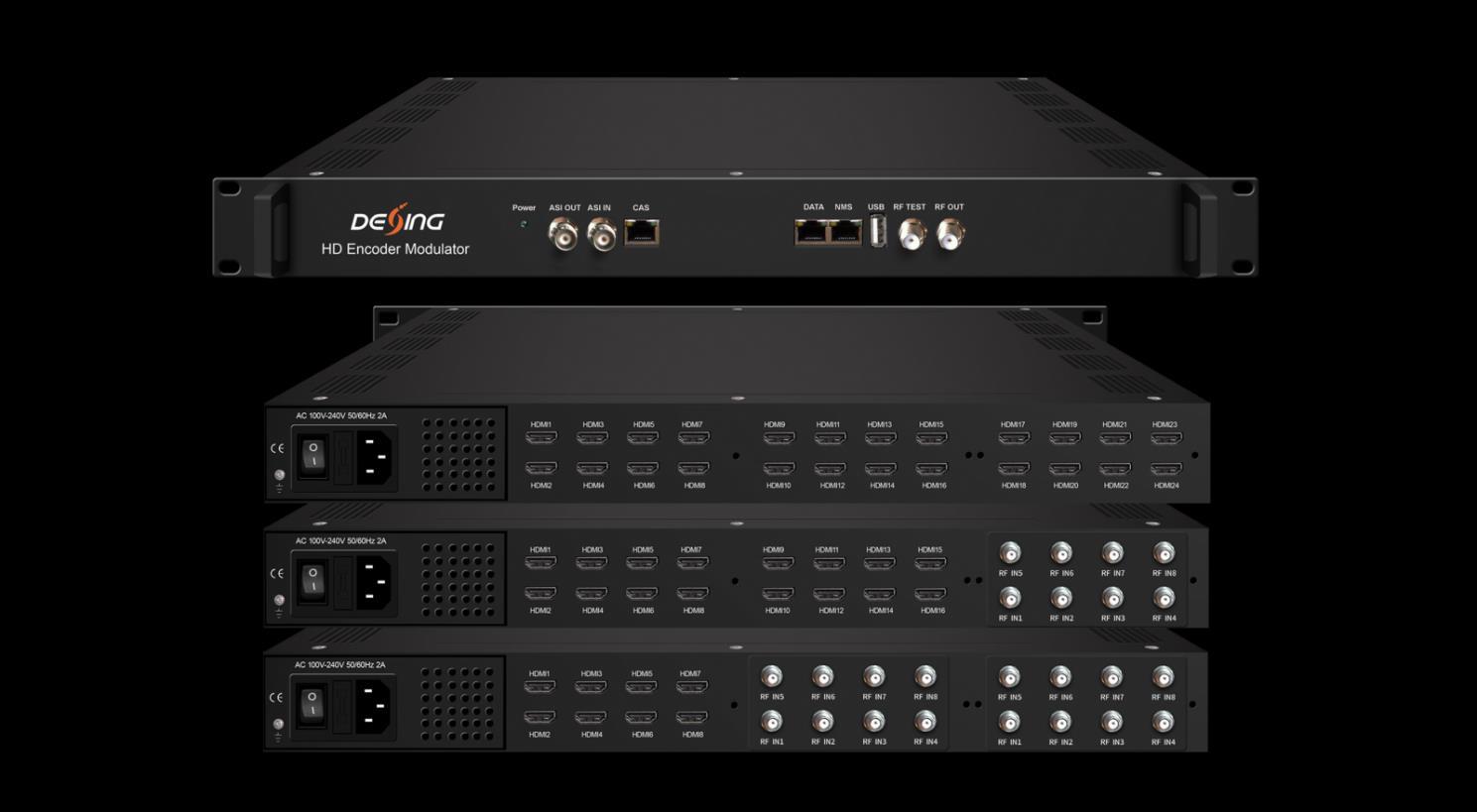

Modulatore codificatore HD NDS3536S
Panoramica del prodotto
NDS3536S è un dispositivo professionale ad alta integrazione che include funzioni di codifica (e demodulazione), multiplexing e modulazione in un unico caso. Supporta 8/16/24 ingressi HDMI (o HDMI più ingresso mix sintonizzatore DVB-S2/S2X/C/T/T2/ISDB-T), 1 ingresso ASI, 1 ingresso lettore USB e 128 ingressi IP tramite la porta GE e uscita tramite più canali portanti DVB-C (o DVB-T/ATSC/ISDB-T opzionale). Supporta anche l'uscita MPTS come specchio dei portanti tramite la porta GE e 1 uscita ASI come specchio di uno dei portanti. Questo dispositivo a piena funzionalità lo rende ideale per piccoli sistemi di testa CATV ed è
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
una scelta intelligente per sistemi TV di hotel, sistemi di intrattenimento in bar sportivi, ospedali, appartamenti...
Caratteristiche principali
8/16/24 ingressi HDMI (o ingresso mix HDMI più sintonizzatori DVB-S2/S2X/C/T/T2/ISDB-T), codifica video MPEG-4 AVC/H.264
1 ingresso ASI per re-mux
1 Lettore USB (Inserisci l'unità flash USB con i video " xxx.ts " nel NDS3536S e riproduci il contenuto in modo semplice; file system FAT 32)
128 input IP su UDP e RTP tramite porta GE
Ogni canale di uscita del carrier elabora un massimo di 32 IP dalla porta GE (protocollo UDP&RTP)
Codifica audio MPEG1 Layer II, LC-AAC e HE-AAC, AC3 Pass Through e regolazione del guadagno audio
Supporta uscita RF DVB-C a 12 canali (uscita DVB-T a 8 canali/16 canali, ATSC a 8 canali o uscita ISDB-T a 6 canali/16 canali per opzione, in base all'ordine)
Supporta 1 uscita ASI come specchio di uno dei portanti di uscita RF Opzionale
Supporta l'uscita IP MPTS su UDP, RTP/RTSP
Supporta l'inserimento di LOGO, didascalie e codice QR (lingue supportate: cinese , inglese, arabo, serbo, hindi, russo , arabo, per altre lingue consultateci )
Supporta la rimappatura PID/regolazione PCR accurata/modifica e inserimento PSI/SI
Controllo tramite gestione web e aggiornamenti facili tramite web

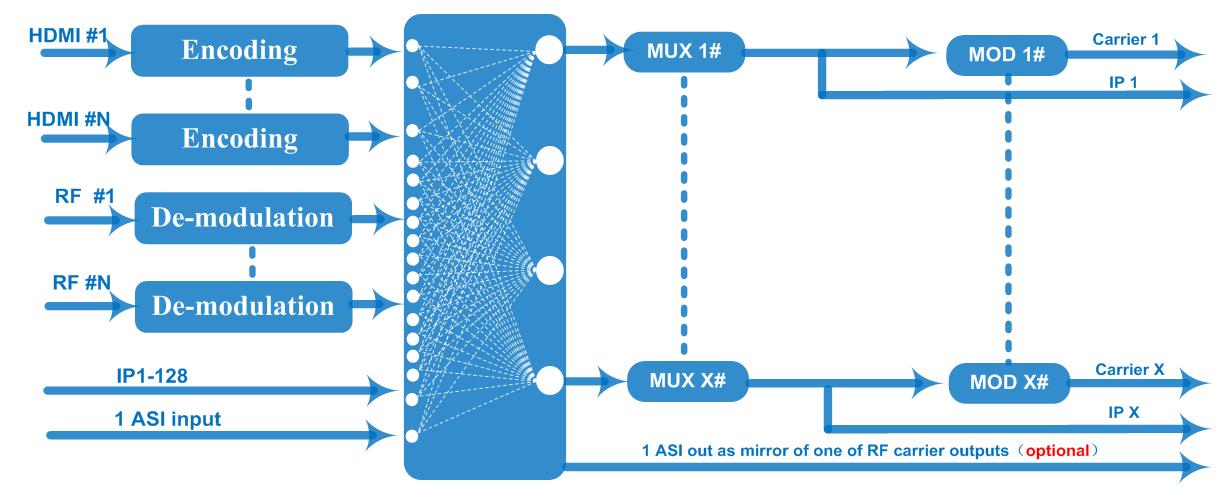

Grafico dei principi
Specifiche tecniche
8/16/24 ingressi HDMI per opzione (o HDMI e diverso ingresso mix sintonizzatore, dettagli si prega di controllare sotto la guida all'ordine)
Ingresso
1 ASI in per il re-mux
1 ingresso lettore USB per re-mux (video “xxx.ts”)
Contatto: Tomleequan Email:
128 input IP su UDP e RTP, porta GE, RJ45
Video (Ingresso HDMI) Risoluzione
Codifica
Ingresso
Audio (Ingresso HDMI)
Produzione
Risoluzione: 1920×1080_60P, 1920×1080_60i, Risoluzione: 1920×1080_50P, 1920×1080_50i, Risoluzione: 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
Risoluzione: 1920×1080_30P, 1920×1080_25P, Risoluzione: 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Formato MPEG-4 AVC/H.264
Velocità in bit 1Mbps~13Mbps ogni canale
Controllo della velocità CBR/VBR
Struttura del GOP IP…P (Regolazione del telaio P, senza telaio B)
Codifica
MPEG-1 Layer 2, LC-AAC, HE-AAC e AC3 Pass-through
Frequenza di campionamento 48KHz
Risoluzione 24 bit
Guadagno audio 0-255 Regolabile
Velocità in bit
MPEG-1 Layer 2
Velocità in bit
LC-AAC
Velocità in bit
HE-AAC
Digitale terrestre
Sezione sintonizzatore
Velocità di trasmissione:
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
Velocità di trasmissione:
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128 kbps
Frequenza di ingresso Frequenza
Tasso di simbolo Da 0,5 a 45 Msps
Costellazione QPSK
Commissione
Elettorale
Digitale terrestre (DVB-S2)
1/2, 2/3, 3/4, 5/6, 7/8
Frequenza di ingresso Frequenza
Tasso di simbolo QPSK/8PSK/16APSK: 0,5~45 Msps
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
32APSK:0,5~40 Msps
Costellazione QPSK/8PSK/16APSK/32APSK
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,9/10
Multiplazione
Digitale terrestre
Commissione
Elettorale
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9
Bitrate massimo in ingresso per sintonizzatore ≤170 Mbps
Tasso di simbolo
Velocità di trasmissione: 0,5~45 Msps; 8APSK/32APSK: 0,5~40 Msps
Costellazione QPSK/8PSK/16APSK/8APSK/32APSK
Italiano: QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18
Potenza del segnale
PID massimo
Commissione
Elettorale
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Bitrate massimo in ingresso per sintonizzatore ≤170 Mbps
-65 ~ -25 dBm
Rimappatura 255 ingressi per canale
Rimappatura PID (automatica o manuale)
Funzione
Modulazione DVB-C
Regolazione PCR accurata
Genera automaticamente la tabella PSI/SI
Canale QAM 12 portanti non adiacenti in uscita (larghezza di banda massima 192 MHz)
Standard EN300 429/ITU-T J.83A/B
MER ≥40db
Frequenza RF 50~960 MHz, passo 1 KHz
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Livello di uscita RF -20~+3dbm, incrementi di 0,1db
Tasso di simbolo 5,0 Msps~7,0 Msps, passo 1ksps J.83A J.83B
Costellazione 16/32/64/128/256QAM 64/256 MQ
Larghezza di banda 8 milioni 6 milioni
Standard EN300744
Modalità FFT 2K, 4K, 8K
Larghezza di banda 6 milioni, 7 milioni, 8 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia 1/4, 1/8, 1/16, 1/32
Digitale terrestre
Commissione
Elettorale 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF
ATSC
ISDB-T
8 (o 16) portanti non adiacenti in uscita (larghezza di banda massima 192 MHz)
Livello di uscita RF -20~ +3dBm, incrementi di 0,1db
Standard A/53 dell'ATSC
Larghezza di banda 6 milioni
Costellazione 8VSB
Commissione
Elettorale RS(208 188)+Traliccio
MER ≥40dB
LCA -55 dBc
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF
8 portanti non adiacenti in uscita (larghezza di banda massima 192 MHz)
Livello di uscita RF -20~+3dbm (per tutti i vettori), stepping di 0,5db
Standard ARIB STD-B31
Larghezza di banda 6 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia
Dimensioni: 1/32, 1/16, 1/8, 1/4
Modalità di trasmissione 2K, 4K, 8K
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF
Uscita in streaming
Funzione del sistema
Varie
6 (o 16) portanti non adiacenti in uscita (larghezza di banda massima 192 MHz)
Livello di uscita RF -20dBm~+3dBm, incrementi di 0,1dB
1 Uscita ASI come specchio di uno dei portanti di uscita RF (opzionale)
12 MPTS in uscita su UDP e RTP/RTSP come specchio di 12 portanti DVB-C, Uscita MPTS 8/16 su UDP e RTP/RTSP come specchio dei portanti DVB-T 8/16 (opzionale)
8 uscite MPTS su UDP e RTP/RTSP come mirror di 8 portanti ATSC (opzionale)
Uscita MPTS 6/16 su UDP e RTP/RTSP come specchio dei portanti ISDB-T 6/16 (opzionale)
1*interfaccia Ethernet Base-T 1000M, porta GE
Gestione della rete (WEB)
Lingua cinese e inglese
Aggiornamento software Ethernet
Dimensioni (L×P×A) 482mm × 328mm × 44mm
Ambiente 0~45℃(lavoro); -20~80℃(stoccaggio)
Requisiti di potenza CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
