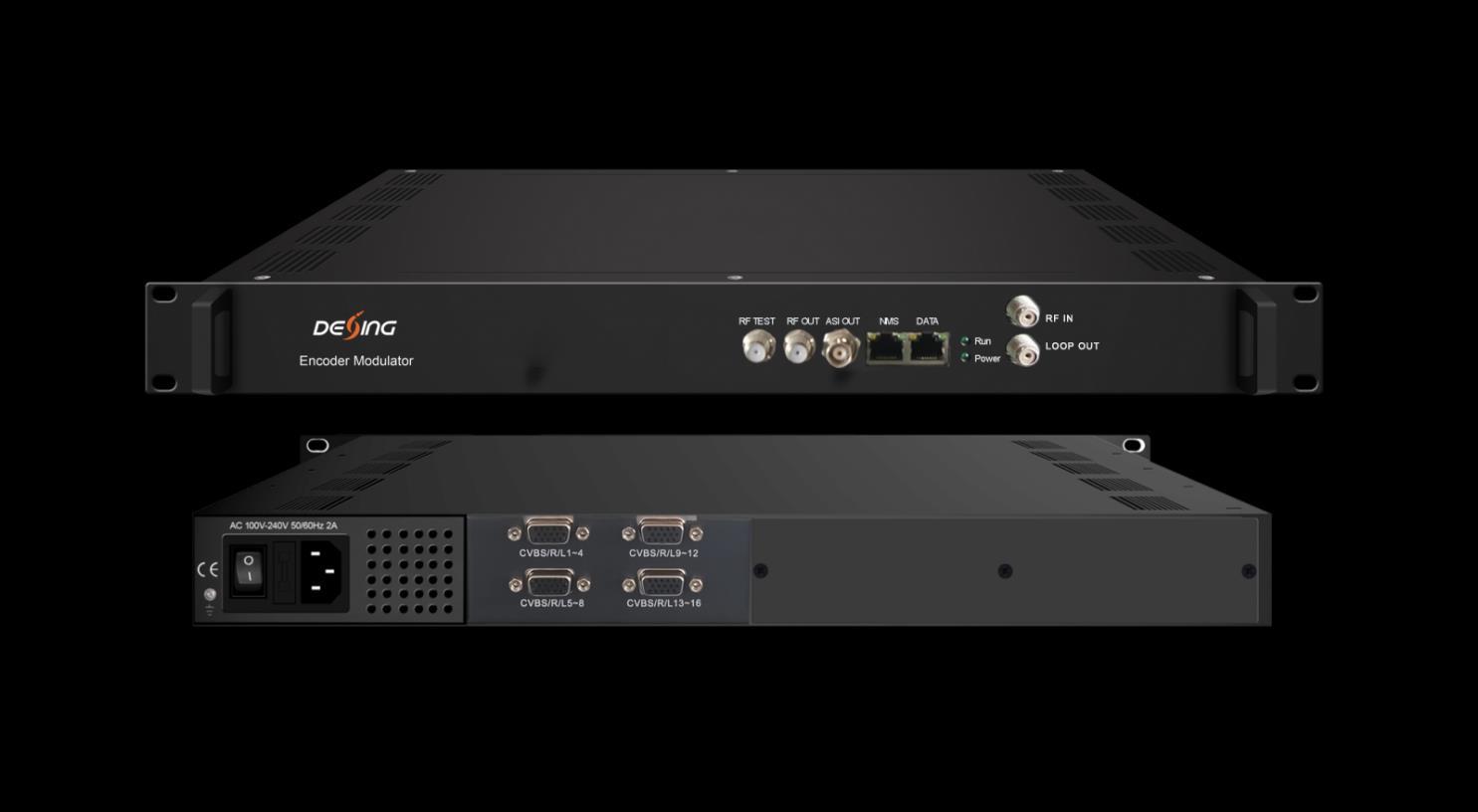

Panoramica del prodotto NDS3526SA è un modulatore encoder ad alte prestazioni e conveniente progettato da Dexin. Supporta 16 ingressi CVBS con codifica video MPEG4 AVC/H.264 e uscite portanti non adiacenti DVB-C/T a 4 canali con multiplexing (e scrambling nella versione DVB-C out) inclusi. Supporta anche fino a 128 ingressi IP per re-mux e uscita IP (4MPTS) tramite porta dati come mirror delle portanti. NDS3526SA è inoltre caratterizzato da un elevato livello di integrazione, alte prestazioni e basso costo. Ciò è molto adattabile al sistema di trasmissione CATV di nuova generazione.
Caratteristiche principali
· 16 ingressi CVBS con codifica video MPEG4 AVC/H.264
· 128 input IP per re-mux su UDP e RTP (1 input sintonizzatore DVB-C per re-mux opzionale)
· Supporta la codifica audio MPEG1 Layer II e supporta la regolazione del guadagno audio
· Supporta la rimappatura PID/modifica e inserimento PSI/SI
· Supporta l'uscita 4*Mux-SCR-DVB-C o 4*Mux-DVB-T
· Supporta 4*MPTS IP su uscita UDP e RTP, 1*uscita ASI (opzionale)

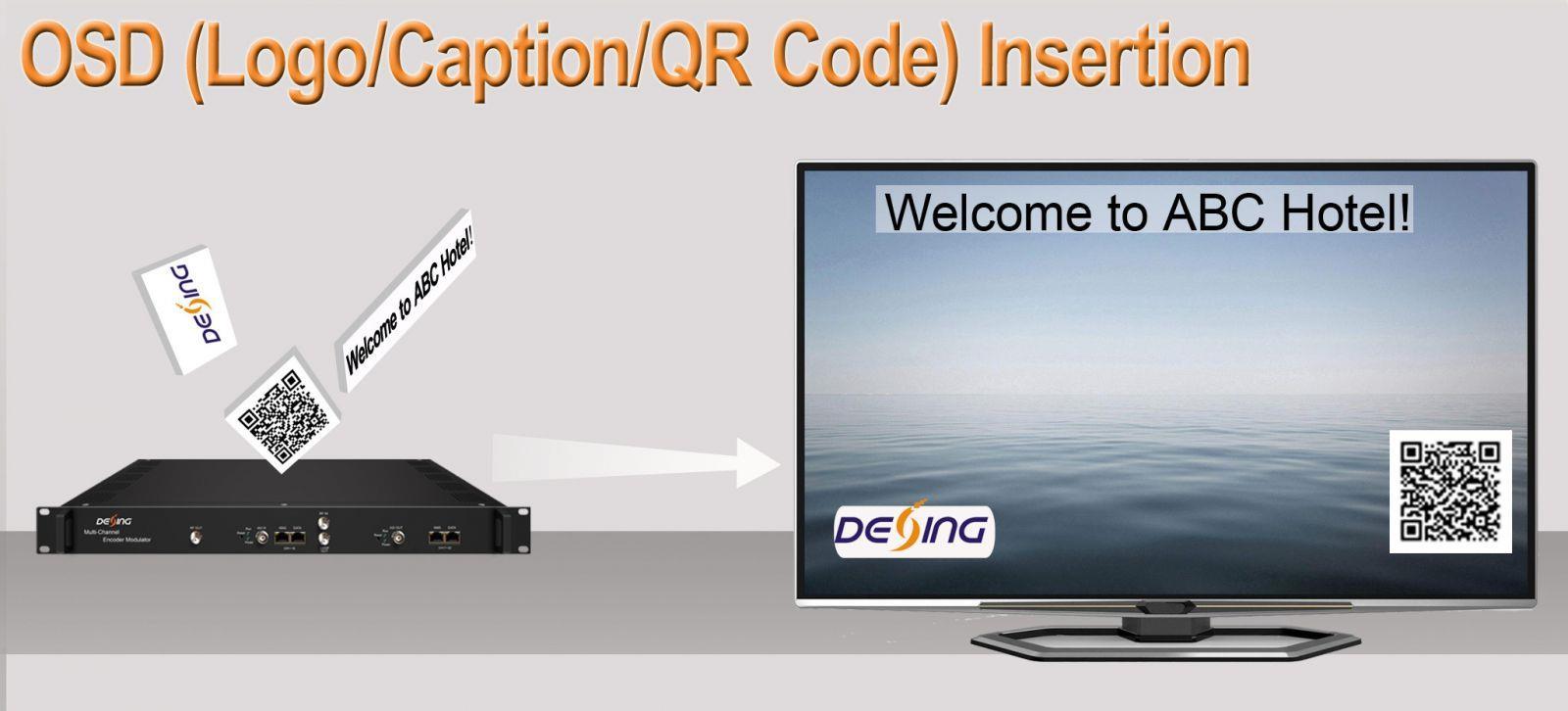

· Supporta l'inserimento di loghi, didascalie e codici QR (lingue supportate: cinese, inglese, arabo, ไไไ, hindi, per altre lingue consultateci...)
· Supporta il filtro IP Null PKT
· Monitoraggio in tempo reale del bit rate di output della codifica efficace
· Controllo tramite gestione web e aggiornamenti facili tramite web

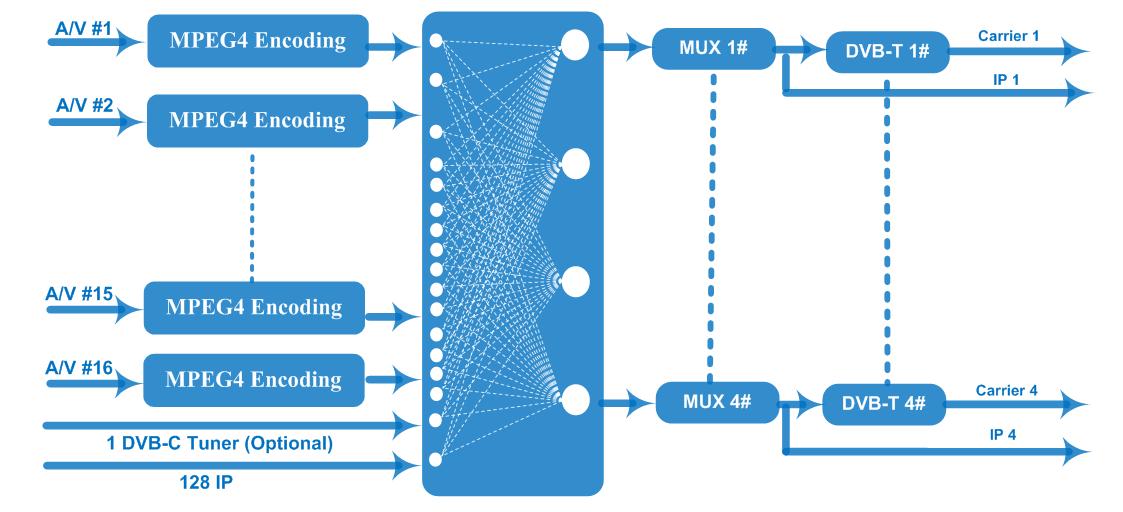

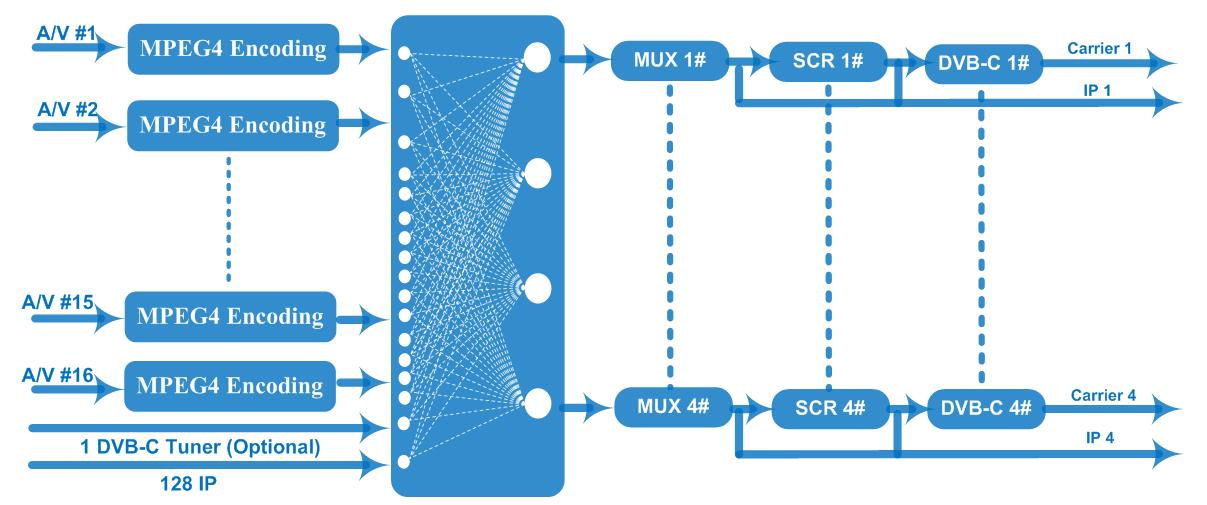

Grafico dei principi
Contatto: Tomleequan Email:
Specifiche tecniche

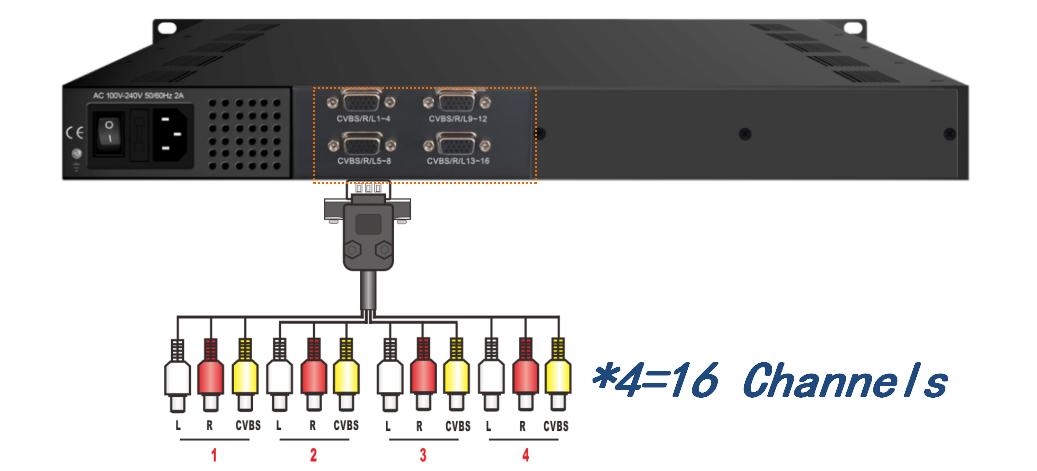

Ingresso 16 ingressi CVBS, interfaccia DB15-RCA
128 IP (100/1000M) in ingresso tramite protocollo UDP e RTP 1Ingresso sintonizzatore DVB-C per re-mux (opzionale)
Risoluzione 720×576i (PAL-B, D, G, H, I), 720×480i (NTSC-M, J)
Codifica Formato MPEG4 AVC/H.264 (HP/MP/BP)
Video
Velocità in bit 1Mbps~5Mbps ogni canale
Controllo della velocità CBR/VBR
Struttura del GOP IPP (il telaio P è regolabile)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Codifica
Audio
Tomleequan
MPEG-1 Livello 2
Frequenza di campionamento 48KHz
Risoluzione 24 bit
Guadagno audio 0-255 regolabile
Velocità in bit 64/128/192/224/256/320/384 Kbps per canale
4* DVB-C portanti non adiacenti
Norma: EN300 429/ITU-T J.83A/B
Sensibilità acustica: ≥40dB
Frequenza RF: 50~960 MHz, passo 1 KHz
Modulazione DVB-C
Agitazione
(per la versione
DVB-C out)
Uscita in streaming
Digitale terrestre
Livello di uscita RF: -20~+3dBm (87~110 dBµV), incrementi di 0,1 dB
Velocità simbolo: 5,0 Msps~7,0 Msps, passo 1ksps J.83A J.83B
Costellazione 16/32/64/128/256QAM 64/256 MQ
Larghezza di banda 8 milioni 6 milioni
Standard EN300744
Modalità FFT 2K, 4K, 8K
Larghezza di banda 6 milioni, 7 milioni, 8 milioni
Costellazione QPSK, 16QAM, 64QAM
Intervallo di guardia 1/4, 1/8, 1/16, 1/32
Commissione
Elettorale 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
Frequenza RF 50~960 MHz, passo 1 KHz
Uscita RF 4*COFDM DVB-T portanti non adiacenti
Livello di uscita RF -20~+3 dBm (87~110 dBµV), incrementi di 0,1 dB
CA di simulscrypt massimo 4
Standard di confusione ETR289, ETSI 101 197, ETSI 103 197
Connessione
Connessione locale/remota
Uscita IP (4*MPTS) come specchio di 4 portanti su UDP e RTP, interfaccia
Ethernet 100/1000 Base-T (Multicast/unicast) 1*Uscita ASI (opzionale)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Funzione del sistema
Varie
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Gestione della rete (WEB)
Aggiornamento software Ethernet
Dimensioni (L×P×A)
Ambiente
Requisiti di potenza
482mm × 328mm × 44mm
0~45℃(lavoro)；-20~80℃(stoccaggio)
CA 110 V ± 10%, 50/60 Hz, CA 220 ± 10%, 50/60 Hz
