Modulatore codificatore HD NDS3522C

Page 1


Contatto: Tomleequan Email:

Descrizione generale

Il codificatore e modulatore HD DEXIN NDS3522C è progettato sulla base di componenti elettronici di consumo che consentono l'ingresso di segnali audio/video nelle distribuzioni TV con applicazioni nell'intrattenimento domestico, nel controllo della sorveglianza, nella segnaletica digitale degli hotel, nei negozi ecc.

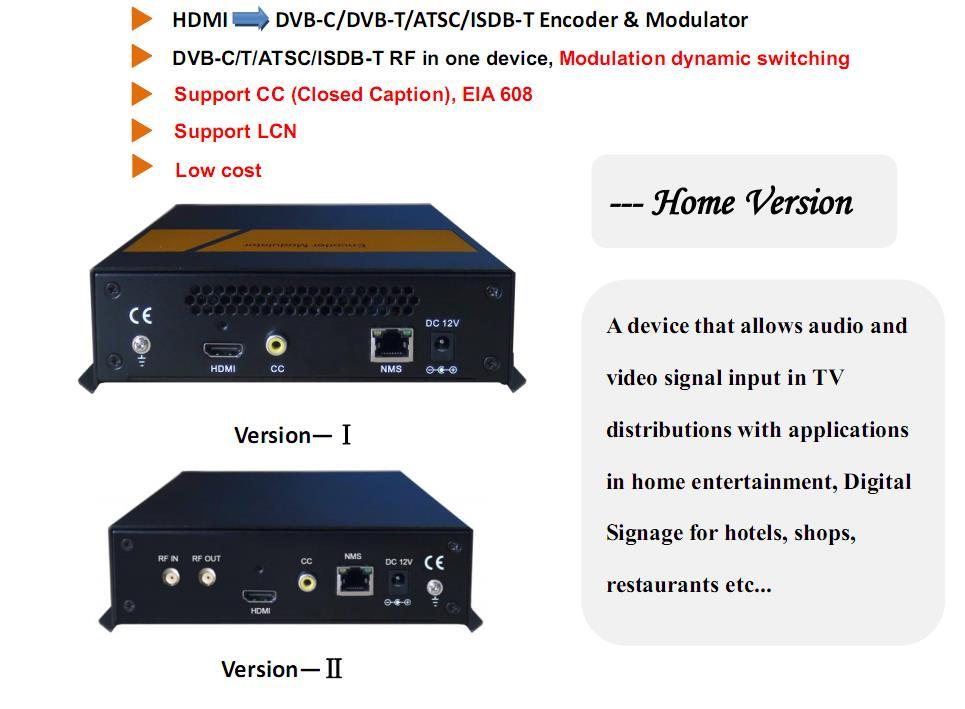

Si tratta di un dispositivo all-in-one che integra la codifica MPEG2 e la modulazione per convertire i segnali audio/video in uscita RF DVB-C/T/ATSC/ISDB-T.

La sorgente del segnale potrebbe essere un STB, un ricevitore satellitare, telecamere a circuito chiuso e un'antenna ecc. Il segnale in uscita deve essere ricevuto da TV o STB ecc.

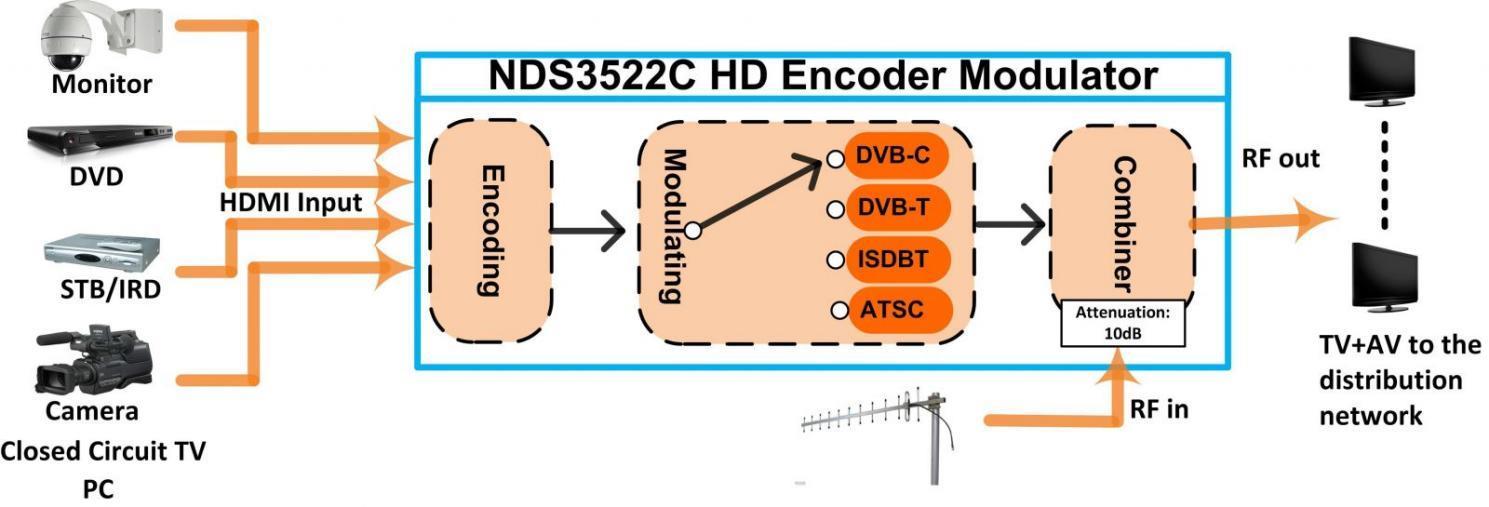

Connessione di sistema

Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

Specifiche tecniche

Sezione di codifica HDMI

Codifica Formato MPEG2 Interfaccia Ingresso HDMI*1 Ingresso Produzione

480@59.94/60i 480 alle 30

576@50i 576@25p

720@50/59,94/60p 720@25/30p

Video

1080@50i 1080@25p

1080@59.94/60i 1080 a 30p

1080@50p 1080@25p

1080@59.94/60p 1080 a 30p

Proporzioni 16:9

Velocità in bit 1.000~20.000 Mbps

Audio Codifica MPEGI livello 2, AAC, AC3

Frequenza di campionamento 48KHz

MPEGI livello 2 (192 kbps)

Velocità in bit

Sezione modulatore DVB-C

Standard

CAA (VBR)

AC3 (128 kbps)

J.83A (DVB-C), J.83B

MER ≥35 dB

Frequenza RF

100-1000 MHz, passo 1 KHz

Livello di uscita RF -63~ -16dBm, passo 1dB

Tasso di simbolo

Costellazione

Larghezza di banda

Sezione modulatore DVB-T

Standard

J.83A

3.000~7.000Msps regolabile

J.83B

16/32/64/128/256 μm 64/ 256 MQ

8 milioni

DVB-T COFDM

6 milioni

Larghezza di banda 2M, 3M, 4M, 5M, 6M, 7M, 8M (Versione Ⅰ ) 6M, 7M, 8M (Versione—Ⅱ )

Costellazione QPSK, 16QAM, 64QAM

Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8

Intervallo di guardia

Dimensioni: 1/32, 1/16, 1/8, 1/4

Modalità di trasmissione: 2K, 8K

MER ≥35 dB

Frequenza RF 100-1000 MHz, passo 1 KHz

Livello di uscita RF -63~ -16dBm, passo 1dB

Sezione modulatore ISDB

Standard ARIB STD-B31

Costellazione QPSK, 16QAM, 64QAM

Intervallo di guardia Dimensioni: 1/32, 1/16, 1/8, 1/4

Modalità di trasmissione 2K, 4K, 8K

Tasso di codice 1/2, 2/3, 3/4, 5/6, 7/8

Frequenza RF 100~1000MHz, passo 1KHz

Livello di uscita RF -63~ -16dBm, passo 1dB

Sezione modulatore ATSC

Standard A/53 dell'ATSC

Costellazione 8 VSB

Livello di uscita RF -63~-16dBm (44~91 dBµV), passo 1dB

MER ≥35 dB

Frequenza RF

100~1000MHz, passo 1KHz

Contatto:

Livello di uscita RF

Sistema

Gestione

-63~ -16dBm, passo 1dB

Web (Versione Ⅰ )

NMS (Versione Ⅱ )

Lingua Inglese

Aggiornamento

Generale

Aggiornamento Web (Versione Ⅰ )

Utilità ST Link (versione—Ⅱ )

Alimentazione elettrica Corrente continua 12V

Dimensioni

203*144*52mm (Versione Ⅰ )

180*110*39,5mm (Versione Ⅱ )

Peso < 1kg

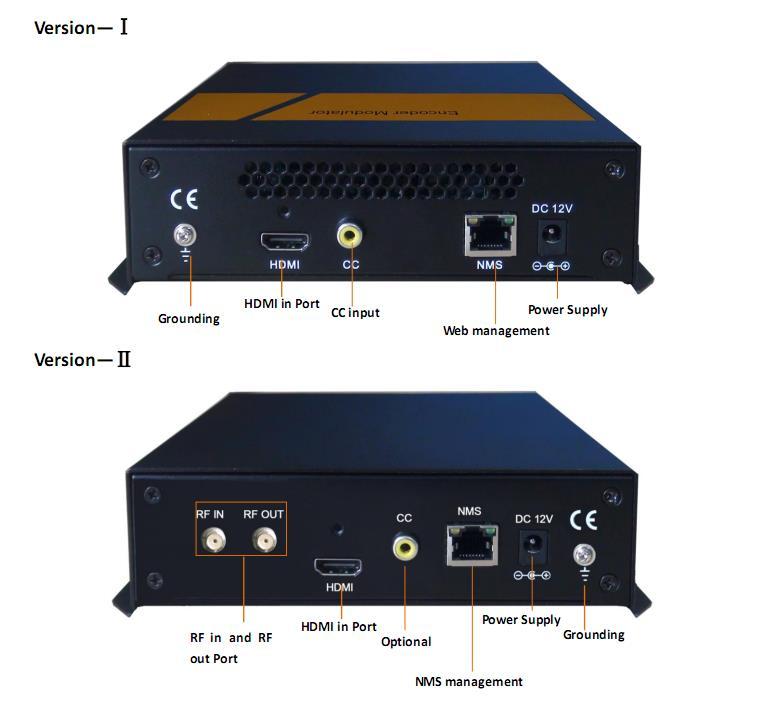

Confronto

Dispositivo Ingresso CC Gestione Aggiornamento

NDS3522C (Versione Ⅰ ) √ Sito web Sito web

NDS3522C (Versione Ⅱ ) Opzionale NMS Utilità di collegamento ST
