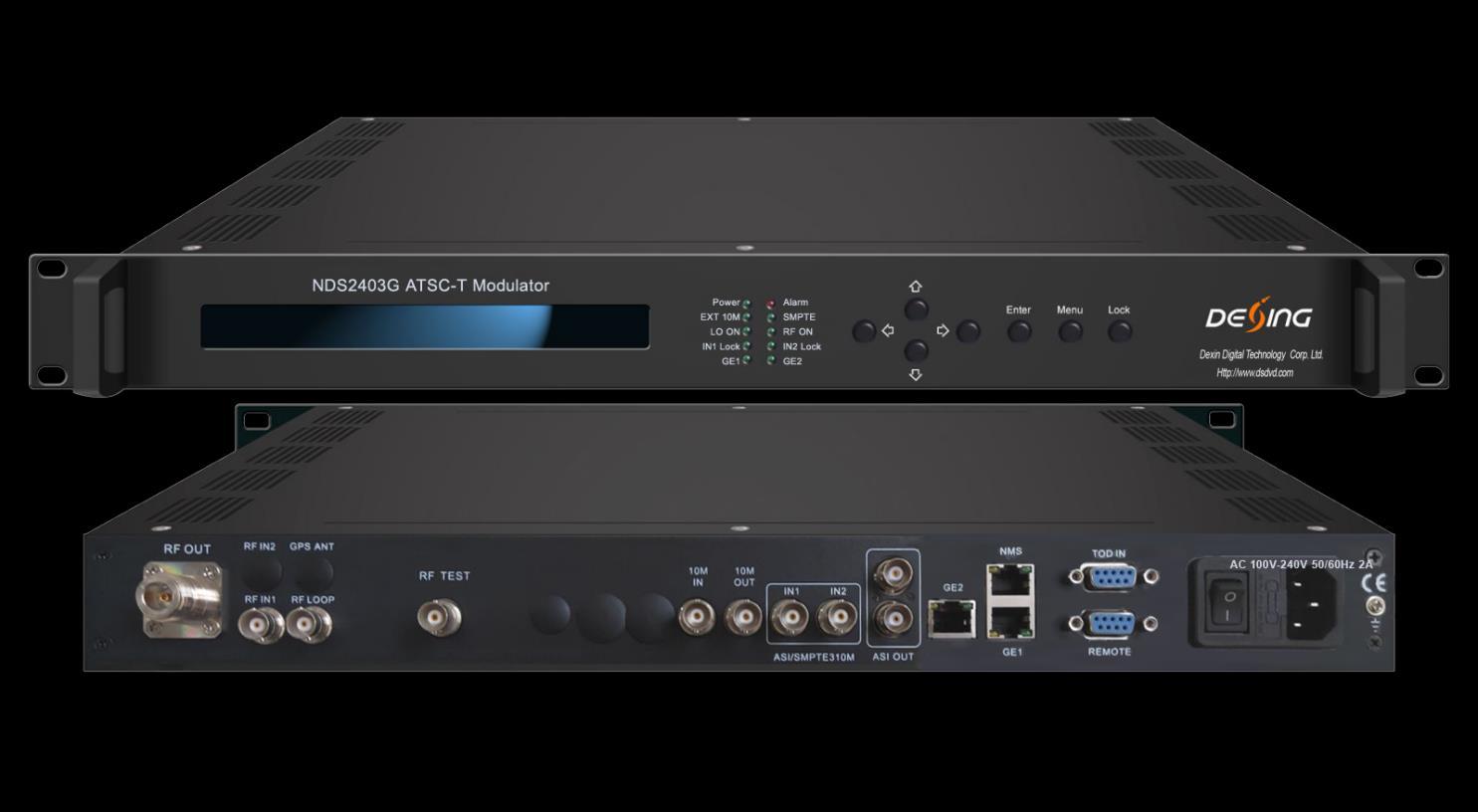

Modulatore ATSC-T NDS2403G
Panoramica del prodotto
Il modulatore ATSC-T NDS2403G è il prodotto di nuova concezione di DEXIN che supporta l'ingresso DVB-ASI e SMPTE-310. Dopo aver modulato i segnali di ingresso tramite ATSC 8-VSB, può emettere segnali RF con un intervallo compreso tra 50~860 MHz. In altre parole, il modulatore ATSC-T NDS2403G supporta la modalità di codifica e modulazione secondo lo standard ATSC-T A/53. Supporta anche la pre-distorsione digitale lineare e non lineare adattiva (DPD). Inoltre, il sistema di questo dispositivo può essere controllato in linea e aggiornato tramite rete, il che può essere ampiamente utilizzato nella configurazione della rete di trasmissione digitale ATSC-T e nei test per la progettazione del set top box ATSC-T.
Caratteristiche principali
*Piena conformità allo standard ATSC A/53
*Ingresso DVB-ASI/SMPTE-310M a doppio canale, commutazione automatica e backup a caldo
* Doppie porte di ingresso IP, porte GE, su UDP/RTP
*Gamma RF: 50 MHz~860 MHz, passo 1 Hz
*Pannello frontale e telecomando IP
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
* Codifica RS, interleaving dei dati, codifica Trellis
*Supporta la pre-distorsione digitale lineare o non lineare adattiva (DPD)
* Adotta un oscillatore a cristallo a temperatura costante, la stabilità della frequenza può arrivare fino a 0,1 PPM
*Eccellenti prestazioni di uscita RF: EVM, MER, SNR, livello spalla, ecc.
*Manutenzione remota, monitoraggio e aggiornamento software
*NMS, funzionamento della tastiera e LCD
Specifiche
Ingresso
Modulazione
Uscita RF
DPD
Sistema
Generale
Ingresso 2 Asi/SMPTE 310M autoadattato
2 porte di ingresso ASI, una per backup a caldo, interfaccia BNC
Doppie porte di ingresso IP, una per backup a caldo, su porte
UDP/RTP, Unicast/Multicast, GE
1 canale ingresso clock di riferimento 10MHz
Standard A/53 dell'ATSC
Costellazione 8VSB
Larghezza di banda 6MHz
Commissione Elettorale RS(208 188)+Traliccio
Porta Tipo N, impedenza 50Ω
Gamma RF 50~860Mhz, passo 1Hz
Livello di uscita ATT -20dBm~6dBm, passo 0,1dB
Livello della spalla 60 dB
MER ≥ 40 dB
DPD non lineare miglioramento ACPR di oltre 10 dB (normalmente)
DPD lineare oltre 10 dB di regolazione della non planarità (normalmente)
Display LCD e funzionamento della tastiera, NMS, display operativo in cinese e inglese
Software aggiornato tramite rete
Emissione (LxPxA) 482 mm × 455 mm × 44,5 mm
Peso 6,0 kg
Temperatura 0~45℃(funzionamento), -20~80℃(stoccaggio)
Alimentazione elettrica CA 110 V±10%, 50/60 Hz o CA 220 V±10%, 50/60 Hz
Consumo 25W

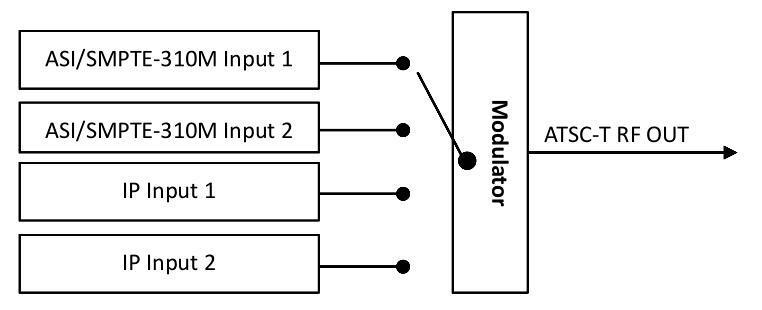

Grafico dei principi
