Modulateur QAM IP 10G DHP200A - Traitement efficace du signal

Page 1

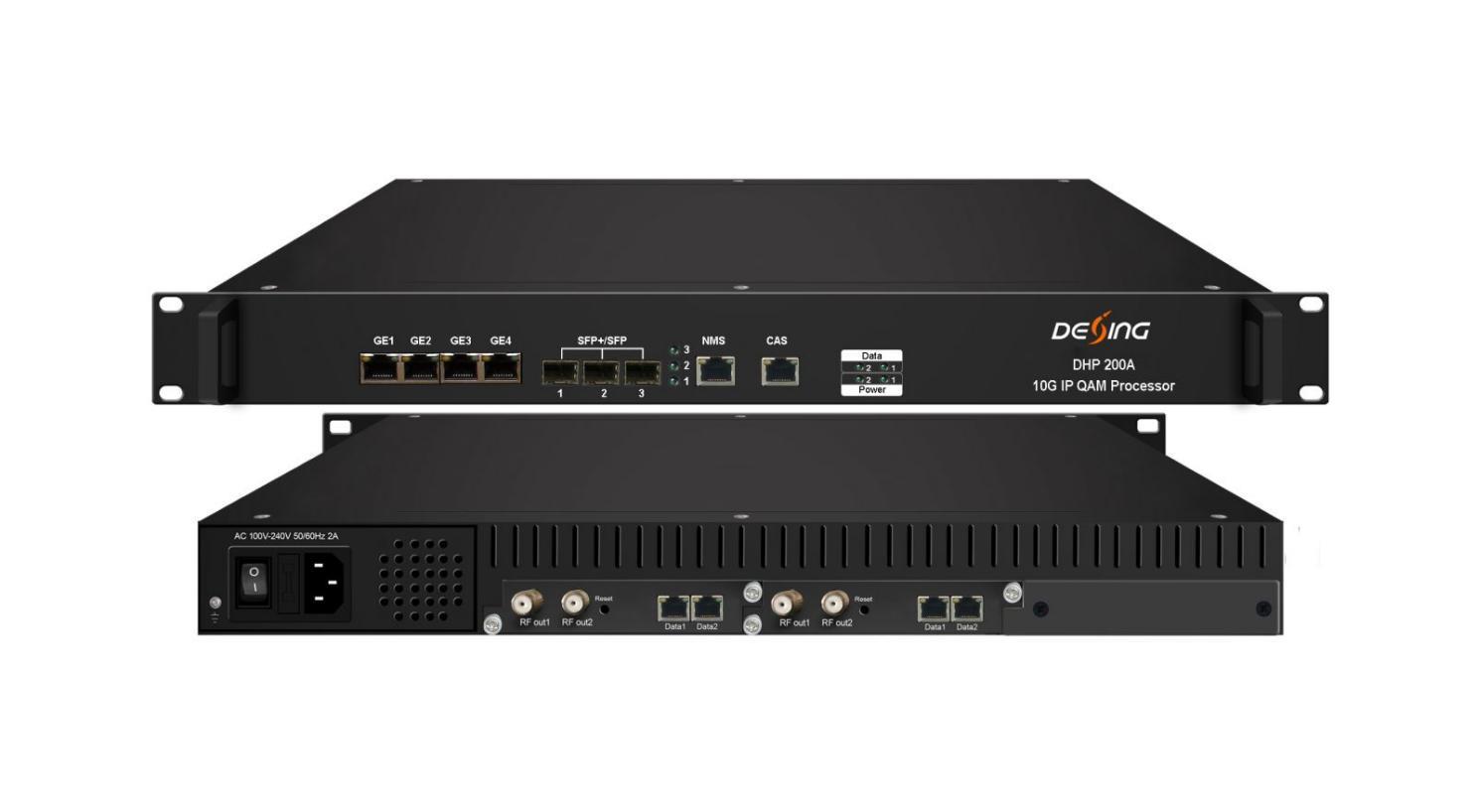

Modulateur IP QAM 10G DHP200A

Présentation du produit

Le processeur IP QAM 10G DHP200A est un appareil tout-en-un développé par DEXIN. Il intègre un multiplexeur, un brouilleur et un modulateur dans un seul boîtier avec 48 (ou 96) canaux DVB-C QAM en sortie via 2 (ou 4) ports RF. Avec un commutateur 10G intégré, il peut traiter à la fois le signal optique 10G et le signal électronique gigabit normal pour fonctionner comme un modulateur QAM traditionnel. L'appareil est équipé d'une (ou de deux) carte QAM 48 canaux et est caractérisé par deux ports de sortie RF sur chaque carte pour élargir la bande passante des porteuses QAM. Sa haute densité permet aux opérateurs de réaliser des économies maximales.

Caractéristiques principales

* Prise en charge de 3 ports SFP+ (10G)/SFP (1G) et de 4 ports GE pour l'entrée et la sortie depuis le panneau avant

* Conception enfichable haute densité et modulaire, châssis 1U avec deux cartes QAM 48 canaux, chaque carte dispose de 2 GE pour l'entrée et la sortie

* Prise en charge du multiplexeur et du brouilleur avec 6 CAS Simul-cryptage

* 48/96 sorties porteuses QAM non adjacentes (48 canaux de sortie par carte)

* Prend en charge le réglage précis de la PCR/le filtrage CA, le remappage PID et l'édition

PSI/SI

* Gestion de réseau basée sur le Web

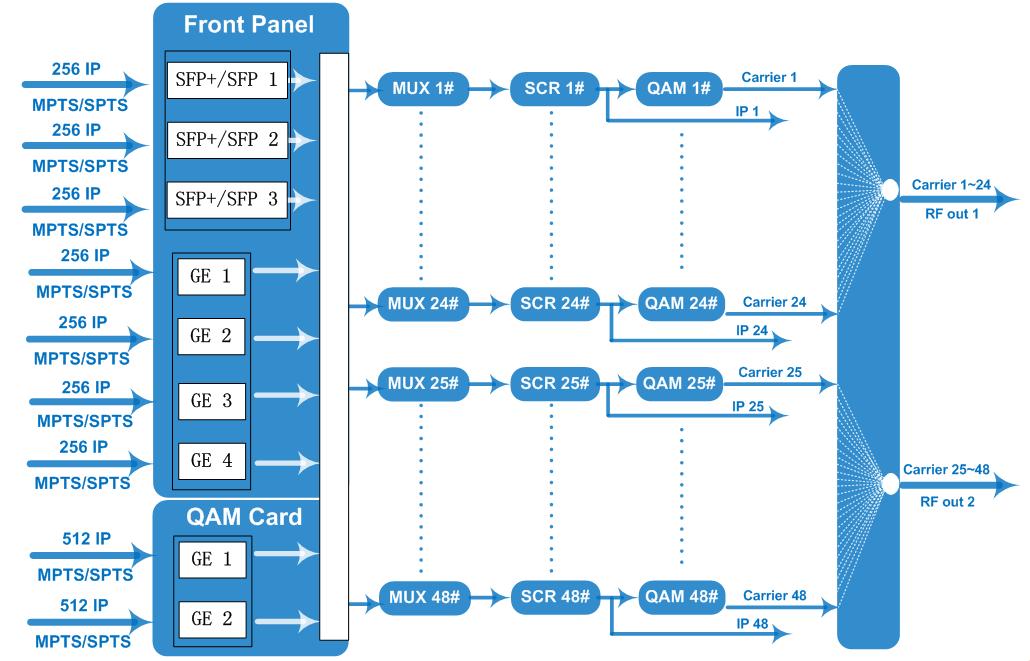

Tableau des principes intérieurs (par carte)

Contact : Tomleequan E-mail :

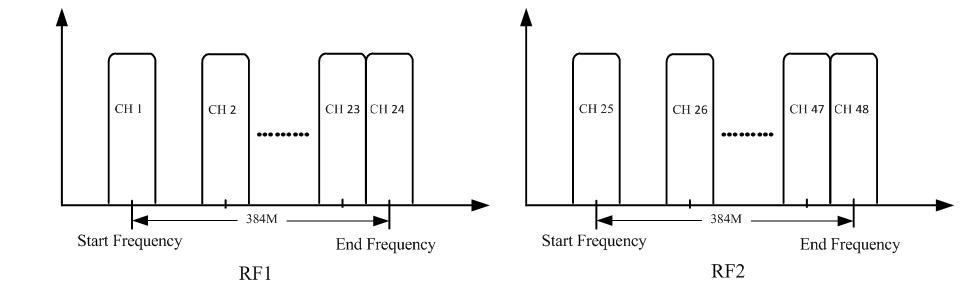

Illustration du réglage du support (par carte)

Caractéristiques

Saisir

Saisir

Taux de transmission

Protocole de transport

Max 256*4 IP via les ports GE 1-4

Max 256*3 IP en entrée via les ports SFP+/SFP 1-3

Max 960 Mbps pour chaque entrée GE, et

Max 9600 Mbps pour chaque entrée 10G SFP+/SFP

TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Multiplexeur

Brouillage

Remappage des PID max.

Fonctions

256 par canal de sortie

Remappage PID (automatique/manuel en option)

Ajustement précis de la PCR

Génération automatique de tableaux PSI/SI

CA simulcrypt max. 6

Norme de brouillage

Connexion

Norme de modulation

Constellation

Modulation

Sortie RF

Canal QAM

Débit de symboles

ETR289, ETSI 101 197, ETSI 103 197

Connexion locale/à distance

EN300 429/UIT-T J.83A/B/C

J.83A

J.83B/C

Constellation : 16/32/64/128/256QAM

Bande passante : 8M

Constellation : 64/256QAM

Bande passante : 6 M

48/96 sorties porteuses non adjacentes, bande passante de 384 Mbps pour chaque port RF

3600~7000Ksps, pas de 1ksps

5057Ksps (J.83B, 64QAM) ; 5361Ksps (J.83B, 256QAM)

Constellation 16, 32, 64, 128, 256QAM

FEC

Interface (par carte)

Portée RF

Niveau de sortie

RS (204, 188)

2 ports de sortie de type F pour 48 porteuses, 75Ω

Porteuse 1 à 24 via RF1, 25 à 48 via RF2

50~960 MHz, pas de 1 kHz

-20 dBm à +10 dBm (87 à 117 dbµV), pas de 0,1 dB

MER ≥ 40 dB

Sortie TS Carte QAM par fille

48 sorties IP sur UDP/RTP/RTSP, 2*100/1000M auto-adaptation, ports Ethernet, monodiffusion/multidiffusion

IP 1~24 en sortie via Data1, IP 25~48 en sortie via Data2.

Système Logiciel de gestion de réseau (NMS) prenant en charge

Démission 420 mm × 440 mm × 44,5 mm (L x l x H)

Poids 5kg

Température 0~45℃(fonctionnement), -20~80℃(stockage)

Général

Alimentation électrique

CA 100 V ± 10 %, 50/60 Hz ; ou CA 220 V ± 10 %, 50/60 Hz

Consommation 15,4 W

À propos de nous

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

FMUSER est une société spécialisée dans les systèmes de diffusion et de transmission télévisuelle et l'inté gration de systèmes IPTV hôteliers. La société a été créée en 2009 et a servi plus de 180 pays à travers le monde. Plus de 20 000 stations de télévision, stations de radio et clients hôteliers de différents pays.
