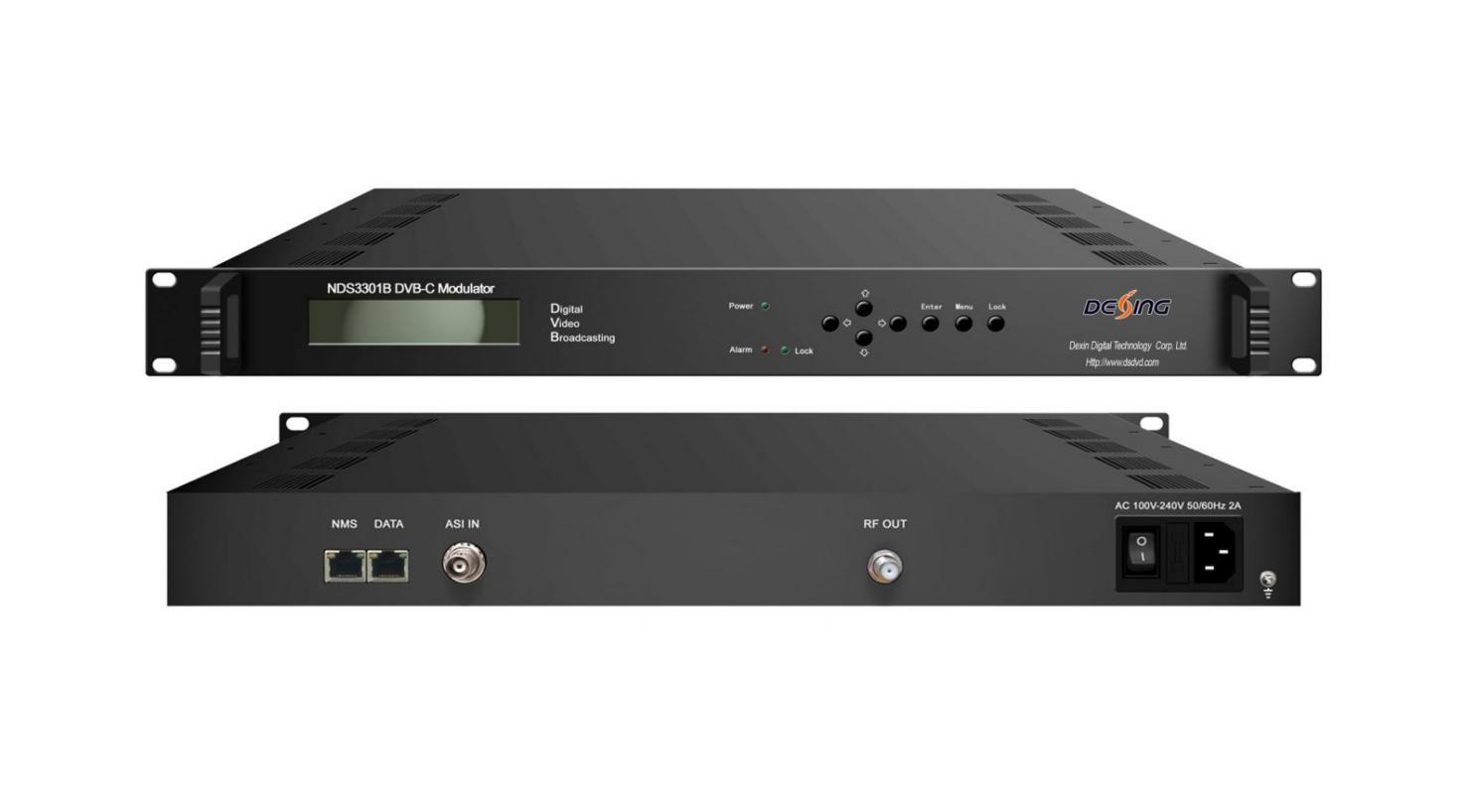

Modulateur QAM NDS3301B
Contour
Le modulateur DVB-C (QAM) DEXIN NDS3301B est un modulateur hautes performances développé selon la norme DVB-C (EN300429) qui est la norme européenne de télécommunication par satellite à large bande. Cette unité offre une capacité de réception plus puissante pour recevoir les TS provenant d'un encodeur, d'un multiplexeur, d'une passerelle DVB, d'un brouilleur, etc. Le contenu de sortie transporté par RF peut être alterné entre l'entrée ASI ou l'entrée IP. Simultanément, le modulateur dispose du TS avec codage RS, entrelacement de convolution et modulation QAM. Pour le champ d'application, il peut être utilisé pour la radiodiffusion, les services interactifs, la collecte d'informations et d'autres applications par satellite à large bande.

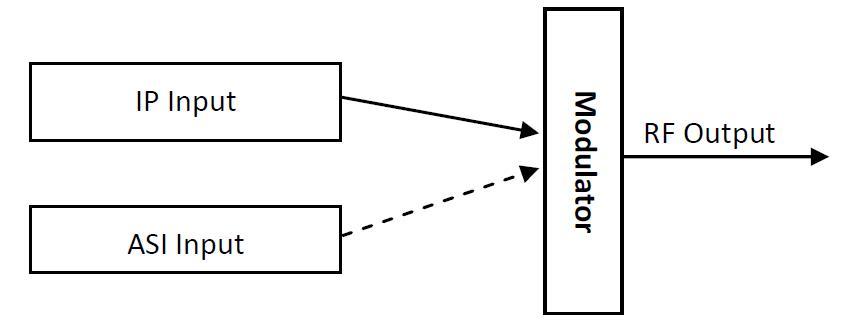

Tableau des principes
Caractéristiques
* Entièrement conforme aux normes EN300 429/ITU-T J.83A/B/C (DVB-C), GB/T170
* Plage de réglage du débit de symboles : 5,0 Msps à 7,0 Msps
* Cinq modes de constellation : 16QAM, 32QAM, 64QAM, 128QAM et 256QAM
* 1*entrée ASI et 1*entrée IP, l'unité choisit une entrée à moduler et à sortir via RF
* Mémoire tampon énorme pour le flux de code en rafale
* Suppression intelligente des paquets nuls, remplissage automatique du TS et ajustement précis du PCR
* Insertion NIT
* Prise en charge du filtrage PID, du remappage et de la mise à jour PSI/SI de manière synchrone.
* Saisie efficace du contrôle du débit binaire en temps réel
* Plage de fréquences de sortie RF : 30 MHz à 960 MHz, pas de 1 kHz Fonctionnement LCD et clavier, et fonctionnement NMS Web
Caractéristiques
Saisir
Modulation
Sortie RF
Système
Général
Entrée ASI 1 canal, interface BNC, 75Ω 1 canal d'entrée IP (MPTS/SPTS) sur UDP (Unicast/Multicast) (port 100M)
Canal QAM 1
Standard EN300 429/UIT-T J.83A/B/C, GB/T170
Débit de symboles 5,0~7,0Msps, 1ksps par pas
Constellation 16/32/64/128/256 QAM
FEC RS (204, 188)
Connecteur Type F, impédance 75Ω
Portée RF 30~960MHz, pas à pas de 1kHz
Atténuation de sortie -30 dBm à 0 dBm, pas de 0,5 dB
Fonctionnement LCD/clavier et prise en charge NMS Web
Mise à niveau du logiciel Ethernet
Dimensions (L x P x H) 482 mm × 300 mm × 44 mm
Poids 2,3 kg
Température 0~45℃(fonctionnement) ; -20~80℃(stockage)
Pouvoir
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
CA 110 V ± 10 %, 50/60 Hz ou 220 V CA ± 10 %, 50/60 Hz
Consommation 22W
