Modulateur QAM d'entrée IP ASI Turner de gros de manufacture pour la diffusion CATV avec 4 sorties RF et MPTS sur UDP
Vous recherchez une solution polyvalente et économique pour la diffusion par câble ? Le modulateur QAM d'entrée IP Turner ASI offre des performances élevées grâce à ses capacités avancées de multiplexage et de modulation QAM. Doté de multiples options d'entrée, dont 8 tuners DVB-C/S/S2 FTA, 6 ports ASI et 256 entrées IP, il prend en charge 4 sorties RF et 4 MPTS sur UDP. Sa conception enfichable facilite le remplacement des modules, tandis que les modules CAM et BISS en option améliorent la fonctionnalité de d ébrouillage. Avec un MER ≥ 40 dB et une conformité totale aux normes DVB-C (EN300 429) et ITU-T J.83A/B/C, ce modulateur est idéal pour les systèmes de télévision par câble de nouvelle génération.
• 4 sorties RF et 4 MPTS sur UDP | • Conception enfichable pour un remplacement facile du module | • Conformité MER≥40 dB et DVB-C | • Décryptage CAM et BISS en option |
• Idéal pour les systèmes de diffusion CATV
Contact : Tomleequan E-mail :
Le modulateur QAM d'entrée IP Turner ASI est un modulateur QAM à brouillage multiplexé hautes performances et économique conçu par Softel
Modulateur Qam d'entrée IP Turner ASI
Présentation du produit
Le modulateur QAM d'entrée IP Turner, ASI, est un modulateur QAM multi-brouillage hautes performances et économique, conçu par Softel. Il dispose de plusieurs ports d'entrée en option. Après multiplexage, brouillage et modulation QAM, il fournit 4 sorties RF. Pour répondre aux besoins variés des clients, cet appareil est également équipé d'un port IP pour la sortie de 4 MPTS via UDP. Sa structure enfichable facilite grandement le changement de modules (démodulateur) selon les besoins. Les quatre CAM/CI (en option) et les modules BISS associés peuvent décoder les programmes provenant des 4 entrées tuner. Sa structure enfichable facilite grandement le changement de modules (démodulateur) selon les besoins. Le modulateur QAM d'entrée IP Turner, ASI, se caractérise également par un haut niveau d'intégration, des performances élevées et un faible coût. Il est ainsi parfaitement adaptable aux systèmes de diffusion par câble de nouvelle génération.
Caractéristiques principales
Plusieurs ports d'entrée en option :
8 tuners DVB-C/S/S2 FTA + 6 ports d'entrée ASI + 256 entrées IP (version 1)
4 tuners DVB-C/S/S2 avec CAM + 6 ports d'entrée ASI (version 2)
Prise en charge du multiplexage 4 canaux + brouillage 4 canaux + modulation QAM 4 canaux
Contact : Tomleequan E-mail :
Prise en charge complète de DVB-C (EN300 429) et ITU-T J.83A/B/C
Prise en charge complète du système de brouillage général DVB description ETR289, norme simulcrypt ETSI 101 197 et ETSI 103 197
Prise en charge d'un ajustement PCR précis
Prise en charge de l'édition et de l'insertion PSI/SI
Excellent indice de performance de sortie RF, MER≥40db
Prise en charge de 4 sorties MPTS via UDP
4 CAM décryptent plusieurs programmes à partir de 4 entrées Tuner (en option)
Prise en charge du décryptage BISS (uniquement pour la version 2)

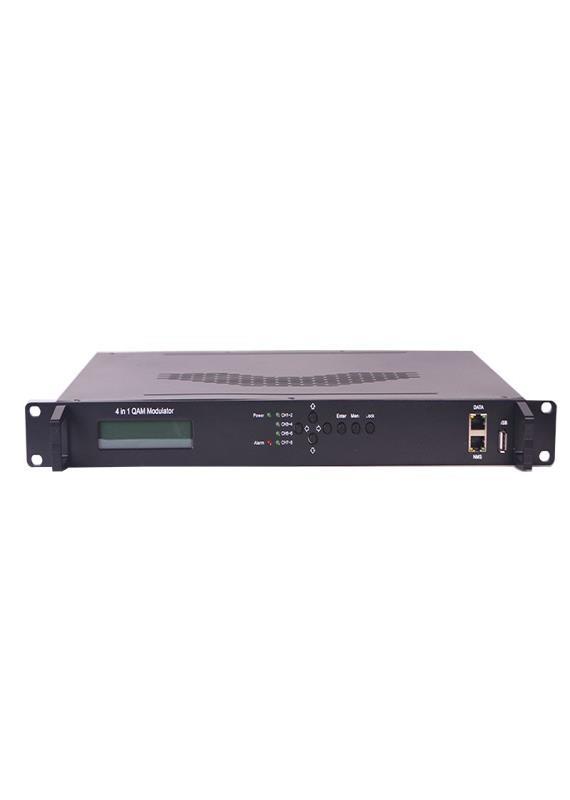

Prise en charge de l'écran LCD et du clavier
Prise en charge de la gestion Web, des mises à jour via le Web et USB
Caractéristiques
Saisir
8 tuners DVB-C/S/S2 FTA + 6 entrées ASI + 256 entrées IP version 1
4 tuners DVB-C/S/S2 avec CAM + 6 ASI version 2
Section Tuner
DVB-C
DVB-S
Standard J.83A (DVB-C), J.83B, J.83C
Fréquence d'entrée 30 MHz-1000 MHz
Constellation 16/32/64/128/256 QAM
Fréquence d'entrée 950-2150 MHz
Débit de symboles 2-45 Msps
Force du signal -65~-25dBm
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Multiplex age
DVB-S2
Contact : Tomleequan E-mail :
Démodulation
FEC 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Fréquence d'entrée
950-2150 MHz
Brouillag e
Remappage PID maximal
Débit de symboles
QPSK 1 à 45 Mbauds
8PSK 2~30 Mbauds
Taux de code 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Fonction
Mode de démodulation QPSK, 8PSK
128 par canal d'entrée
Remappage PID (automatiquement ou manuellement)
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
CA simulcrypt maximum 4
Standard ETSI 101 197, ETSI 103 197
Connexion
Connexion locale/à distance
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Chaîne QAM 4
Standard EN300 429/UIT-T J.83A/B/C
MER ≥ 40 dB
fréquence RF 30~999MHz, pas de 1KHz
Niveau de sortie RF -20~0dbm(87~107 dbµV),pas de 0,1db
Modulati on
Débit de symboles 5,0 Msps à 9,0 Msps, pas de 1 ksps
Constellation 16/32/64/128/256QAM
Constellation 16/32/64/128/25 6QAM 64/256 QAM 64/256 QAM
Bande passante
Interface locale Écran LCD + boutons de commande
Télécomman de Web NMS
gestion
Système
Stream Out Sortie 4*MPTS sur UDP (RJ45, 1000M, Unicast/Multicast)
Langue anglais et chinois
Mise à niveau du logiciel Web et USB
Contact : Tomleequan E-mail :
Dimensions (L x P x H)
Général
482 mm × 300 mm × 44,5 mm
Poids 3,7 kg
Température 0~45℃ (fonctionnement) ; -20~80℃ (stockage)
Pouvoir
CA 100 V ± 1 050/60 Hz ;
CA 220 V ± 10 %, 50/60 Hz
Consommatio n 25 W
