Modulateur QAM à brouillage multiplexé 16 en 1 NDS3394C
Contour

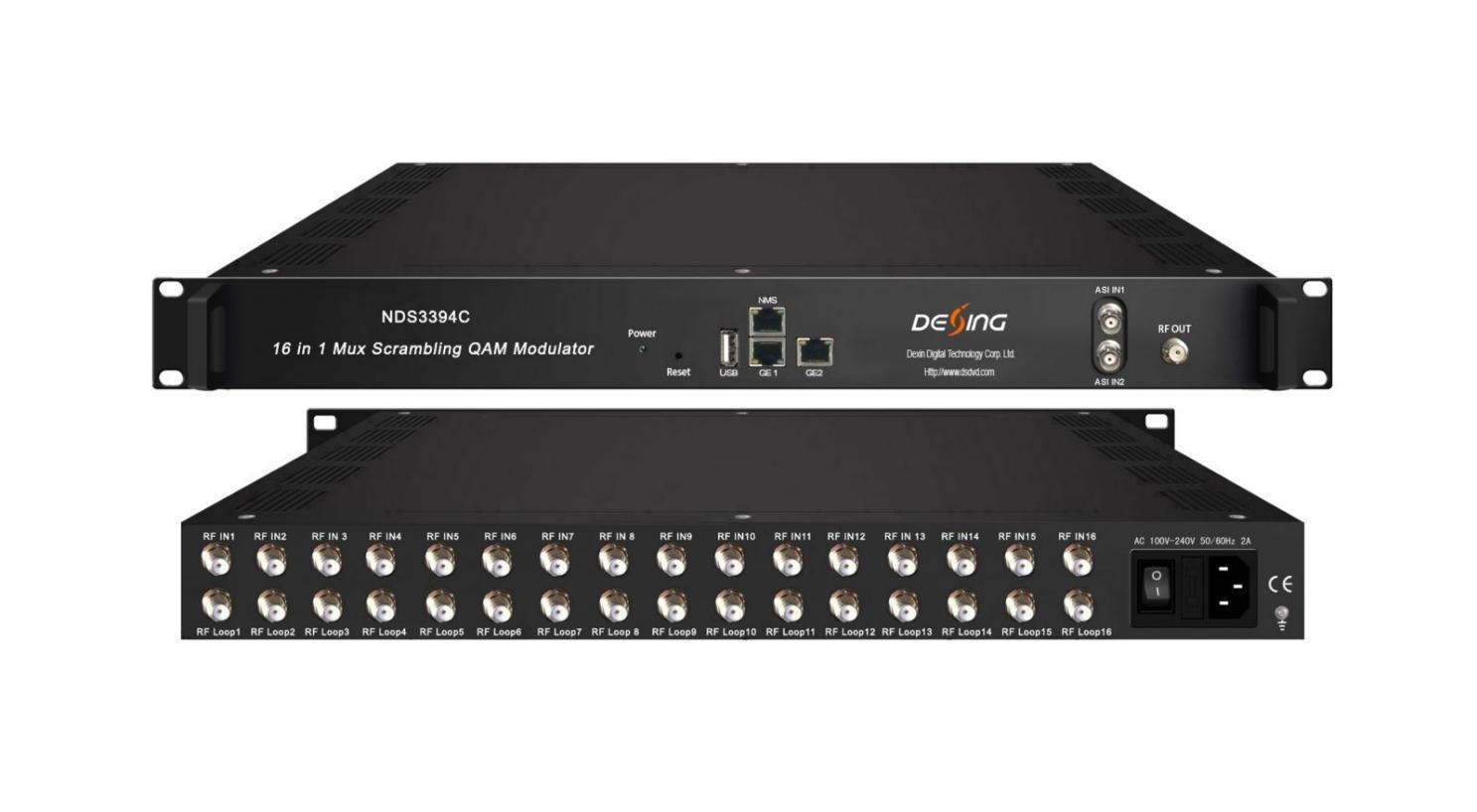

Le NDS3394C est un modulateur QAM hautes performances et économique conçu par Dexin. Il prend en charge 16 entrées de tuner FTA DVB-C (DVB-T/-(T)/-S/-S2/S2X, ATSC, ISDB-T en option), un maximum de 512 entrées IP via GE1 et une entrée TS pour le remuxage via 2 ports ASI. Après multiplexage, brouillage et modulation QAM, il fournit 16 sorties porteuses non adjacentes et 1 sortie IP (MPTS) via GE1. Le NDS3394C se caractérise également par un niveau d'intégration élevé, des performances élevées et un faible coût. Il prend en charge une double alimentation (en option). Il est très adaptable au système de diffusion CATV de nouvelle génération.
Caractéristiques principales
* 16 tuners FTA DVB-C (DVB-T/-(T)/-S/-S2/-S2X, ATSC, ISDB-T en option) + 2 entrées ASI + 512 entrées IP via GE1 sur protocole UDP et RTP
* 16 sorties RF DVB-C
* 1 sortie IP (MPTS) sur UDP et RTP/RTSP, comme miroir d'un opérateur
* Prise en charge de 16 groupes de multiplexage + 16 groupes de brouillage + 16 groupes de modulation
QAM
* Excellent indice de performance de sortie RF, MER≥40db
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
* Prise en charge d'un ajustement PCR précis
* Prise en charge de l'édition et de l'insertion PSI/SI
* Prise en charge de la gestion Web, mises à jour via le Web
* Alimentation redondante (en option)

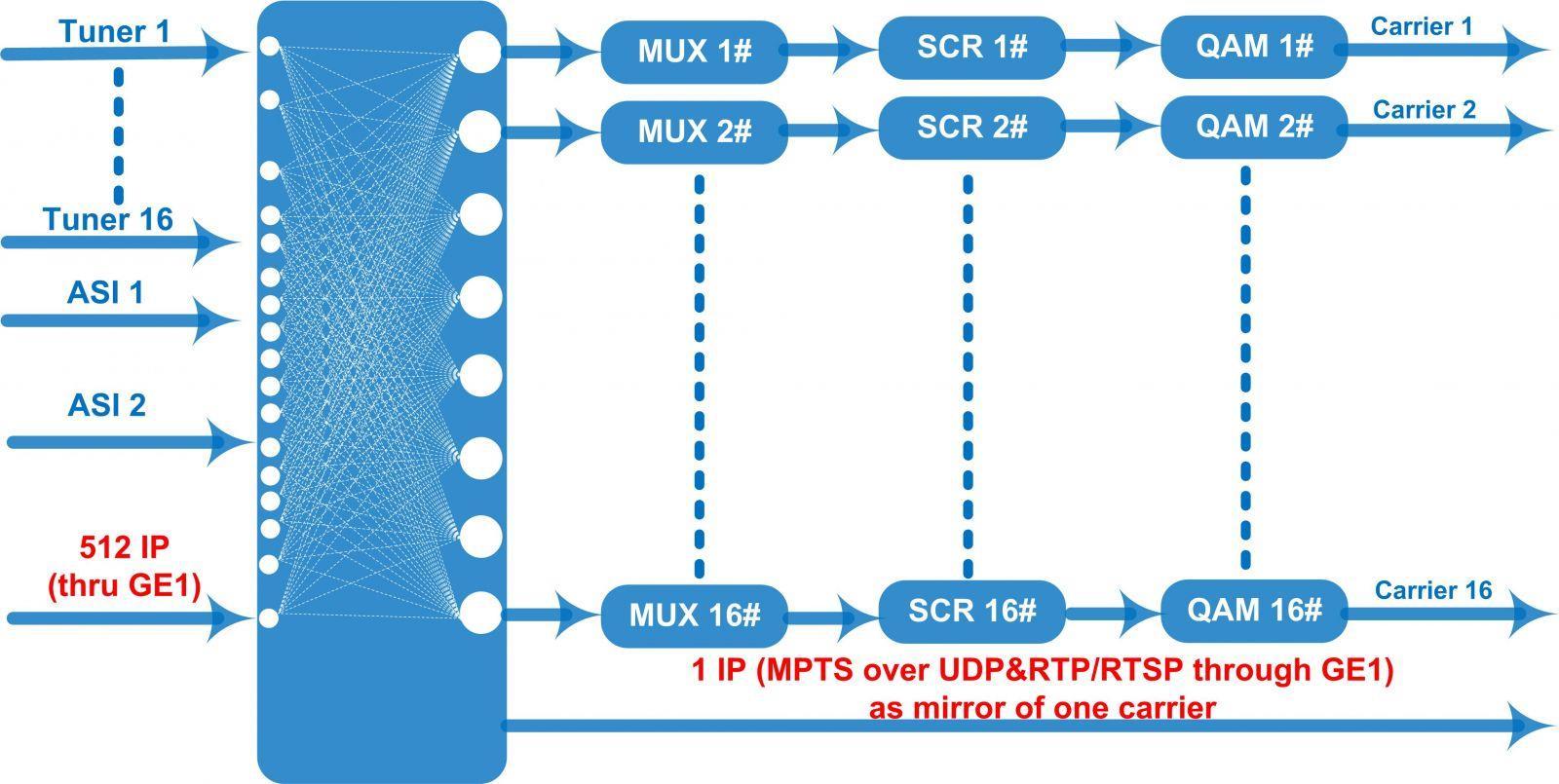

Principe de fonctionnement
Caractéristiques
16 syntoniseurs FTA DVB-C (DVB-T/-(T)/-S/-S2/-S2X, ATSC, ISDB-T en option)
Saisir
Entrée IP 512 via GE1 sur protocole UDP et RTP
2 entrées ASI, interface BNC
Standard J.83A (DVB-C), J.83B, J.83C
Section Tuner Tuners multi-modes commutables (Nouveau)
DVB-C
DVB-T/(T)
ISDB-T
Version 1
DVB-S/S2
Version 2 (Nouveau)
DVB-S
Fréquence en 60 à 890 MHz
Constellation 16/32/64/128/256 QAM
Fréquence en 60 à 890 MHz
Bande passante
Bande passante 6/7/8 M
Fréquence en 60 à 890 MHz
Fréquence en 950 à 2150 MHz
Débit de symboles QPSK 1 à 45 Mbauds 8PSK 1 à 45 Mbauds
Taux de code 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK
Fréquence en 950 à 2150 MHz
Débit de symboles 0,5 à 45 Msps
Intensité du signal - 65~-25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit binaire
d'entrée maximal ≤129 Mbps
Fréquence en 950 à 2150 MHz
Débit de symboles
QPSK/8PSK/16APSK : 0,5 à 45 Msps
32APSK : 0,5 à 40 Méch./s ;
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2
FEC
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤129 Mbps
Fréquence en 950-2150 MHz
Débit de symboles
QPSK/8PSK/16APSK : 0,5 à 45 Msps
8APSK/32APSK : 0,5 à 40 Méch./s
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK : 5/9 L, 26/45 L
DVB-S2X
FEC
ATSC
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤129 Mbps
Fréquence en 30 à 1 000 MHz
Bande passante 6M
Constellation 8VSB
Remappage PID maximal 360 sorties par canal
Remappage PID (automatiquement ou manuellement)
Multiplexage
Fonction
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Brouillage CA de chiffrement 4
Paramètres simultané max.
Norme de brouillage
Connexion
Canal QAM
ETR289, ETSI 101 197, ETSI 103 197
Connexion locale/à distance
16 porteuses non adjacentes en sortie
Standard EN300 429/UIT-T J.83A/B
MER ≥ 40 dB
Fréquence RF
Modulation
Diffuser
Système
50~960MHz, pas de 1KHz
Niveau de sortie RF -20~+10dbm(87~107 dbµV),pas de 0,1db
Débit de symboles
Constellation
5,0 Msps à 7,0 Msps, pas de 1 ksps
J.83A
J.83B
16/32/64/128/256QAM 64/256 QAM
Bande passante 8M 6M
16 sorties RF (interface de type F)
1 sortie IP (MPTS) sur UDP et RTP/RTSP (GE1 uniquement), comme miroir d'un opérateur
Gestion de réseau (WEB)
Langue chinoise et anglaise
Mise à niveau du logiciel Ethernet
Dimensions (L x P x H)
Général
482 mm × 300 mm × 44,5 mm
Température 0~45℃(fonctionnement) ; -20~80℃(stockage)
Pouvoir
