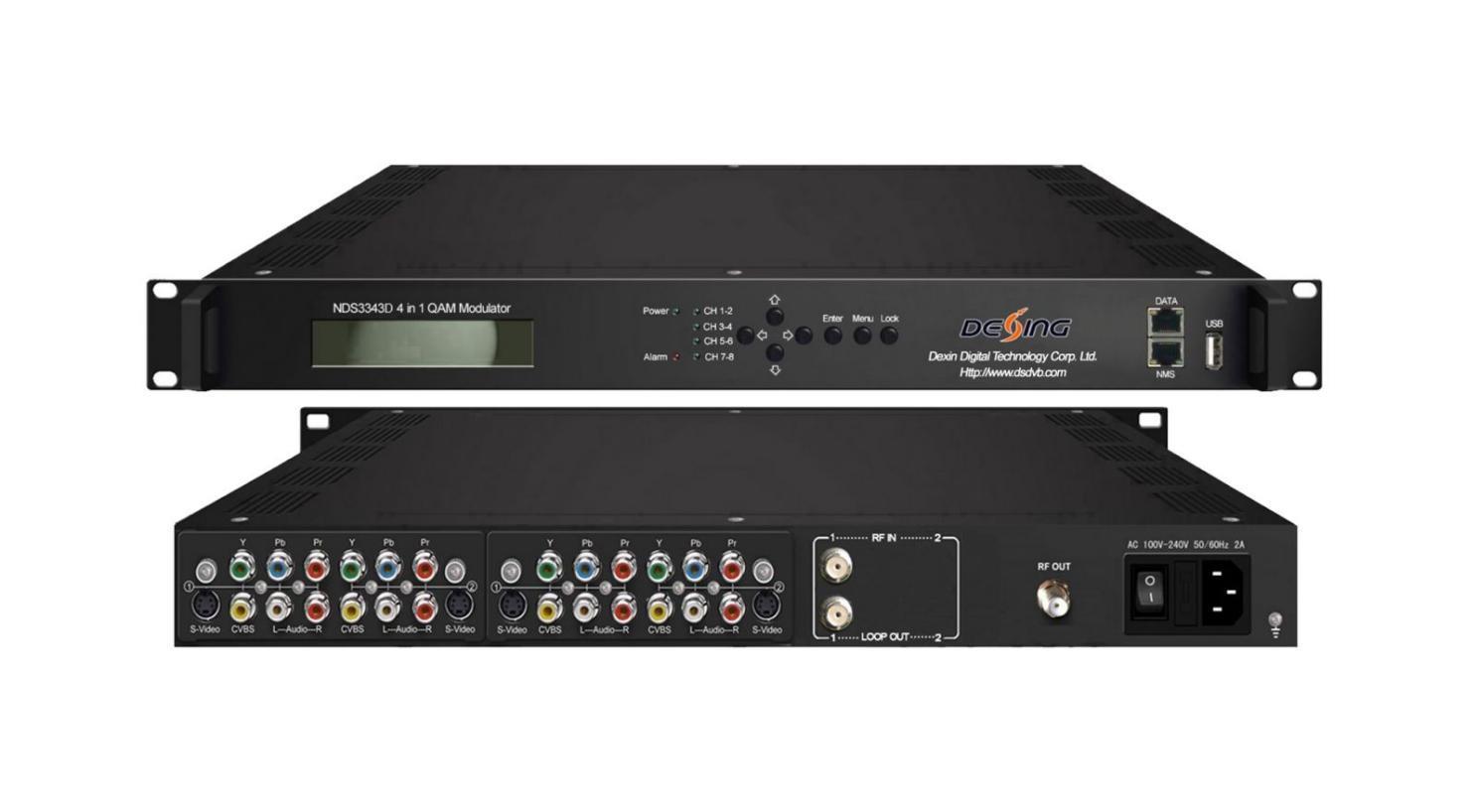

Modulateur QAM 4 en 1 SD Mux-Scrambling NDS3343D (-E)
Contour
Le modulateur codeur de brouillage multiplexeur 4 en 1 NDS3343D-E est un modulateur QAM de codage de brouillage multiplexeur hautes performances et rentable conçu par Dexin. Il dispose de plusieurs ports d'entrée en option. Après le codage, le multiplexage, le brouillage et le processus de modulation QAM, il fournit une sortie RF. Pour répondre aux diverses exigences des clients, cet appareil est également équipé d'une entrée Tuner pour étendre la source du signal. Sa conception de structure enfichable facilite grandement le changement de modules (démodulateur ou encodeur, etc.) selon les besoins. L'appareil se caractérise également par un niveau d'intégration élevé, des performances élevées et un faible coût. Il est donc parfaitement adaptable aux systèmes de diffusion CATV de nouvelle génération.
Caractéristiques principales
* 4 entrées A/V (Composante/Composite/S-vidéo disponibles) avec encodage MPEG2
* 1 ou 2 entrées tuner DVB-C pour remux ; 2 entrées IP pour remux
* 4 canaux multiplexés + 4 canaux brouillés + 4 canaux modulés QAM
* Prise en charge complète des normes DVB-C (EN300 429) et ITU-T J.83A/B/C
* Prise en charge complète de la description du système de brouillage général DVB ETR289, norme simulcrypt ETSI
101 197 et ETSI 103 197
* Prise en charge d'un ajustement PCR précis
* Prise en charge de l'édition et de l'insertion PSI/SI
* Excellent indice de performance de sortie RF, MER≥40db
* Prise en charge de 4 sorties IP MPTS via UDP
* Prise en charge de l'écran LCD et du clavier
* Prise en charge de la gestion Web, des mises à jour via le Web et USB
Caractéristiques
Saisir
1 ou 2 entrées tuner DVB-C pour remux ; 2 entrées IP pour remux 4 entrées CVBS/YPbPr/S-Vidéo pour l'encodage
Entrée du tuner DVB-C
Vidéo
Codage
Audio
Remappage PID maximal
Multiplexage
Brouillage
Modulation
Fonction
Standard J.83A (DVB-C), J.83B, J.83C
Fréquence d'entrée 30 MHz à 1 000 MHz
Constellation 16/32/64/128/256 QAM
Format MPEG-2 MP@ML (4:2:0)
Interface S-Vidéo/YPbPr/CVBS*4
Débit binaire 1-19,5 Mbps
Résolution 720*480_60i, 720*576_50i
Mode de tarification VBR/CBR
Chroma 4:2:0
Aspect 16:9,4:3, 1:1, 2.21:1
Format MPEG1 couche II, AC3
Échantillonnage 48 kHz
Débit binaire
64 kbps, 96 kbps, 128 kbps, 192 kbps, 256 kbps, 320 kbps
128 par canal d'entrée
Remappage PID (automatiquement ou manuellement)
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
CA simulcrypt maximal 4
Standard ETSI 101 197, ETSI 103 197
Connexion Connexion locale/à distance
Canal QAM 4
Standard EN300 429/UIT-T J.83A/B/C
MER ≥ 40 dB
Fréquence RF
30~999MHz, pas de 1KHz
Niveau de sortie
RF -20~0dbm(87~107 dbµV),pas de 0,1db
Débit de symboles
Système
5,0 Msps à 9,0 Msps, pas de 1 ksps
Constellation 16/32/64/128/256QAM J.83A J.83B J.83C
Constellation 16/32/64/128/256QAM 64/256 QAM 64/256 QAM
Bande passante 8M 6M 6M
Interface locale Écran LCD + boutons de commande
Gestion à distance Système de gestion de réseau Web
Stream Out 4 sorties IP MPTS sur UDP (RJ45, 1000M, monodiffusion/multidiffusion)
Langue Anglais
Mise à niveau du logiciel Port Web et USB
Général Dimension (L*P*H) 482 mm × 300 mm × 44,5 mm
Poids 3,7 kg
Température 0~45℃(fonctionnement) ; -20~80℃(stockage)
Pouvoir
CA 100 V ± 1 050/60 Hz ; CA 220 V ± 10 %, 50/60 Hz
Consommation 25 W

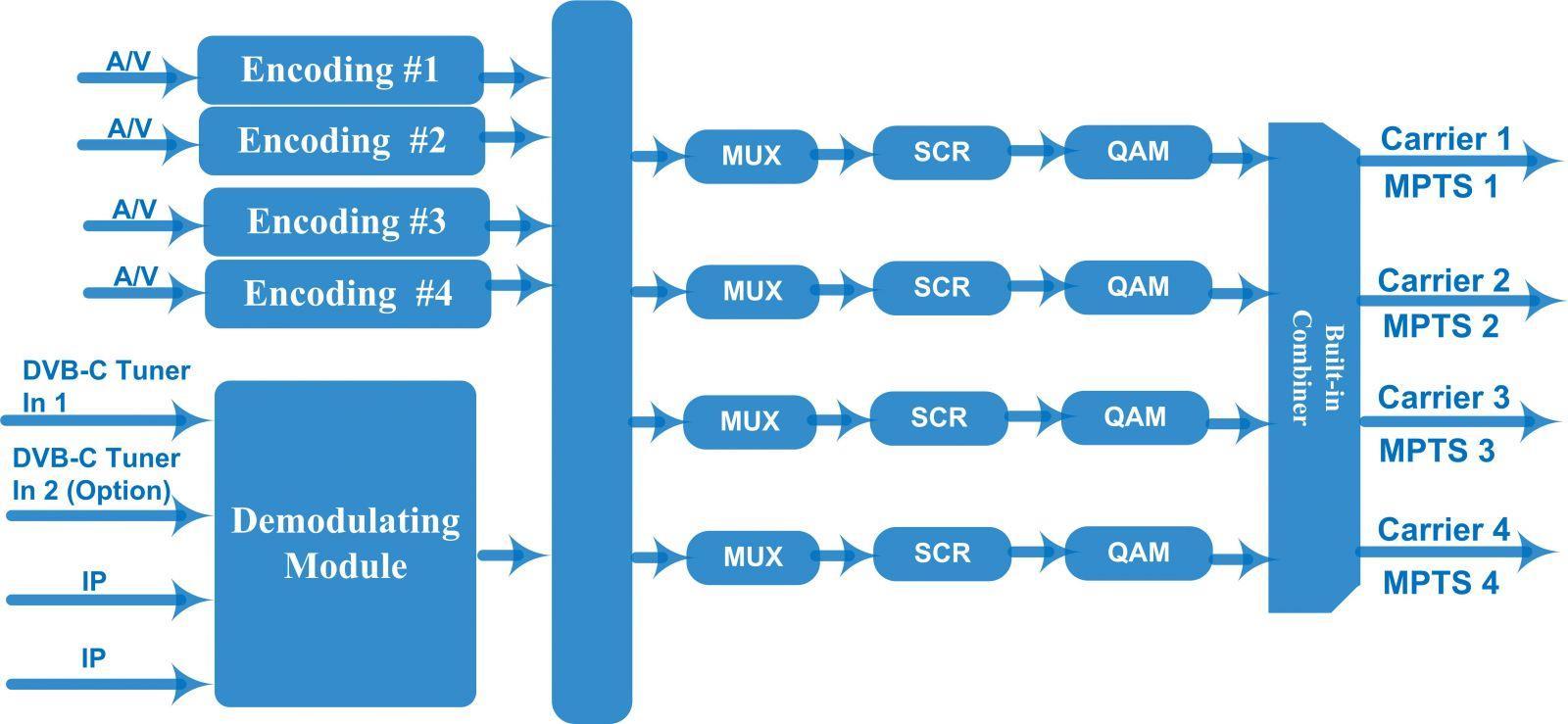

Principe de fonctionnement
