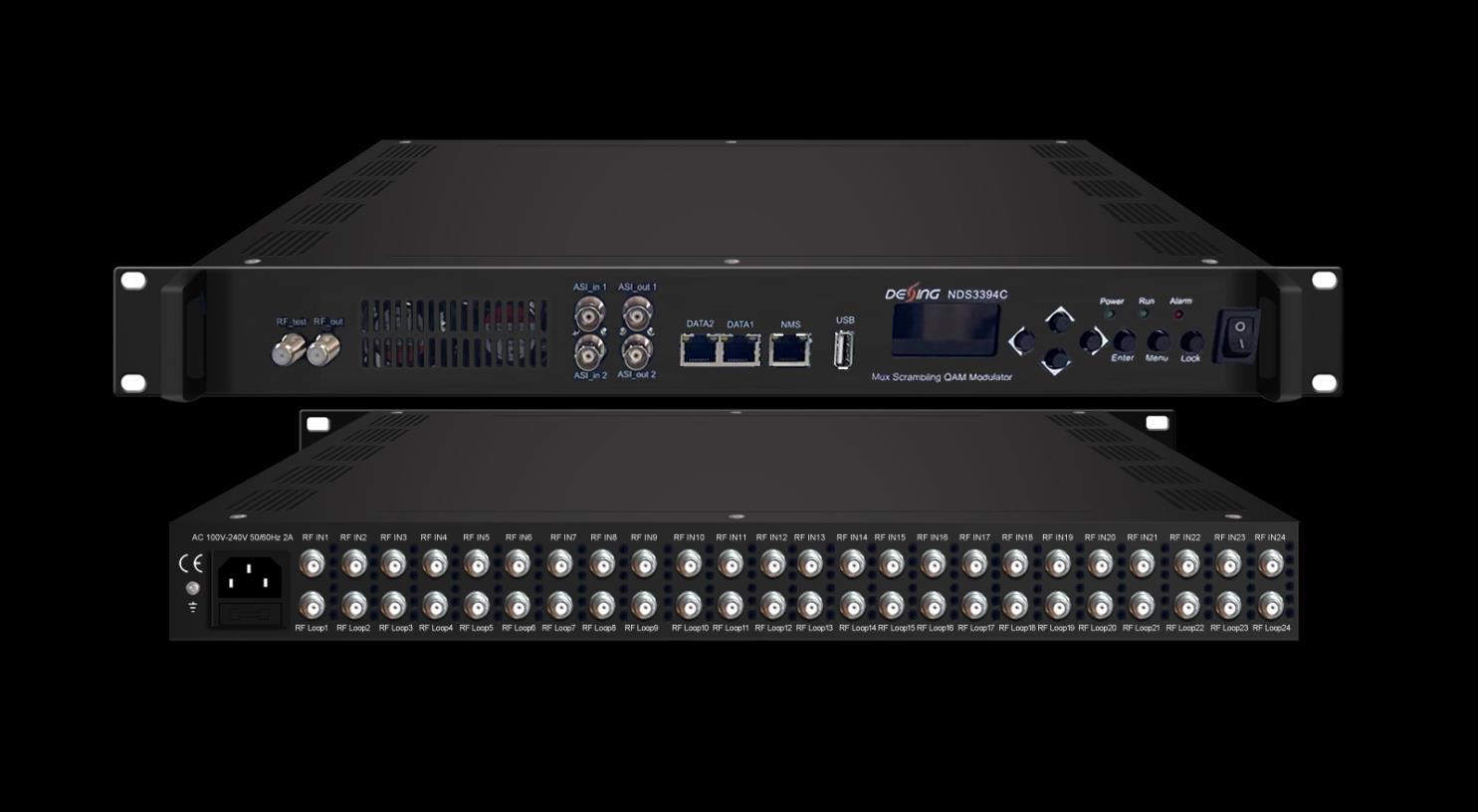

Modulateur QAM à brouillage multiplexé 16 en 1 et 24 en 1
NDS3394C (V3)
Contour
Le NDS3394C v3 est un modulateur QAM hautes performances et économique conçu par Dexin. Il prend en charge 24 ou 16 entrées de tuner commutables multimodes FTA DVB-S/S2/S2X ou DVB-C/T/T2/ISDB-T, un maximum de 128 entrées IP via DATA1 et 2 entrées TS pour le remux via 2 ports d'entrée ASI. Après démodulation, multiplexage et modulation QAM, il génère 16 porteuses non adjacentes et 16 IP (MPTS) via DATA2. Deux types de logiciels sont disponibles en option : version de décryptage BISS (sans fonction de décryptage) ou version de décryptage (sans fonction de décryptage BISS).
Le NDS3394C v3 se caractérise également par un niveau d'intégration élevé, des performances élevées et un faible coût. Il est très adaptable à un système de diffusion CATV de nouvelle génération.
Caractéristiques principales
24 (ou 16) entrées tuner commutables multimodes FTA DVB-S/S2/S2X ou DVB-C/T/T2/ISDB-T avec sortie en boucle + 2 entrées ASI + 128 entrées IP via DATA 1 sur protocole UDP et RTP, et fichiers TS en entrée en lecture via un disque USB (FAT 32, USB 2.0)
Décryptage BISS, max 64 clés BISS par canal de sortie (en option)
16 sorties porteuses DVB-C non adjacentes, dans une bande passante de 192 MHz
16 sorties IP (MPTS) sur UDP et RTP/RTSP, comme miroir des opérateurs
2 sorties TS via ASI out 1 et ASI out 2, comme miroir des 2 porteuses choisies
Contact : Tomleequan E-mail :
Contact : Tomleequan E-mail :
Prise en charge de 16 groupes de multiplexage + 16 groupes de brouillage (en option) + 16 groupes de modulation QAM
Excellent indice de performance de sortie RF, MER≥40db
Prise en charge d'un ajustement PCR précis
Prise en charge de l'édition et de l'insertion PSI/SI
Prise en charge de la gestion Web, mises à jour via le Web
Redémarrer sur le Web après la mise à niveau du micrologiciel
Principe de fonctionnement
Caractéristiques
24 ou 16 entrées tuner commutables multimodes FTA DVB-S/S2/S2X ou
DVB-C/T/T2/ISDB-T selon la commande
128 entrées IP via DATA1 sur protocole UDP et RTP
2 entrées ASI, interface BNC
Fichiers TS saisis en lecture via le disque USB (FAT 32, USB 2.0)
Saisir
Option accordeur 1
Débit de symboles 0,5 à 45 Msps
DVB-S Fréquence en 950 à 2150 MHz
Intensité du signal - 65~-25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit binaire d'entrée maximal ≤129 Mbps
DVB-S2 Fréquence en 950 à 2150 MHz
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Débit de symboles
FEC
Constellation
QPSK/8PSK/16APSK : 0,5 à 45 Msps
32APSK : 0,5 à 40 Méch./s ;
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
QPSK, 8PSK, 16APSK, 32APSK
Débit binaire d'entrée maximal ≤129 Mbps
Fréquence en 950-2150 MHz
Débit de symboles
FEC
DVB-S2X
Constellation
QPSK/8PSK/16APSK : 0,5 à 45 Msps
8APSK/32APSK : 0,5 à 40 Méch./s
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Débit binaire d'entrée maximal ≤129 Mbps
Standard
DVB-C
Option accordeur 2
J.83A (DVB-C), J.83B, J.83C
Fréquence en 50 à 960 MHz
Constellation 16/32/64/128/256 QAM
Fréquence en 50 à 960 MHz
DVB-T/T2
Bande passante Bande passante 6/7/8 M
ISDB-T Fréquence en 50 à 960 MHz
Remappage PID max. 256 sorties par canal
Remappage PID (automatiquement ou manuellement)/Filtre
Multiplexage
Fonction
CA
Filtre PID A/V
Ajustement précis de la PCR
Brouillage
Paramètres (facultatif)
Modulation
Diffuser
Système
Général
Contact : Tomleequan E-mail :
Générer automatiquement le tableau PSI/SI
CA de chiffrement simultané max. 4
Norme de brouillage ETR289, ETSI 101 197, ETSI 103 197
Connexion Connexion locale/à distance
Canal QAM
16 porteuses non adjacentes en sortie, dans une bande passante de 192 MHz
Standard EN300 429/UIT-T J.83A/B
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie RF -20~+ 3dbm(87~110 dbµV),pas de 0,1db
Débit de symboles 3600ksps~6952ksps, pas de 1ksps
J.83A
J.83B
Constellation 16/32/64/128/256QAM 64/256 QAM
Bande passante 8M 6M
Sortie 16 porteuses (interface de type F)
16 sorties IP (MPTS) sur UDP et RTP/RTSP (via DATA 2), 2 sorties ASI (2 TS en miroir)
Gestion de réseau (WEB)
Langue chinoise et anglaise
Mise à niveau du logiciel Ethernet
Dimensions (L x P x H)
Température
Pouvoir
Comparaison technique majeure
482 mm × 270 mm × 44 mm
0~45℃(fonctionnement) ; -20~80℃(stockage)
CA 100 V ± 1 050/60 Hz ; CA 220 V ± 10 %, 50/60 Hz
NDS3394C v1 v2 v3
Fonction LCD/TOUCHES NON NON Oui
Entrées ASI 2 1 2
Sorties ASI NON 2 pour un TS 2 pour deux TS
Entrées du tuner 16 16 ou 24
16 ou 24 (FTA DVB-S/S2/S2X ou multimode DVB-C/T/T2/ISDB-T entrées tuner commutables avec sortie en boucle)
Boucle de sortie RF Oui Non Oui
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Sorties IP 1 sortie MPTS
Sortie 16 MPTS
Sortie 16 MPTS
USB N / A Jouer à TS Jouer à TS
Ports de données
Entrées/sorties IP via GE1
Redémarrer sur le Web après mise à niveau du micrologiciel N / A
Entrées IP via DATA 1
Sorties IP via DATA 2
Entrées IP via DATA 1
Sorties IP via DATA2
