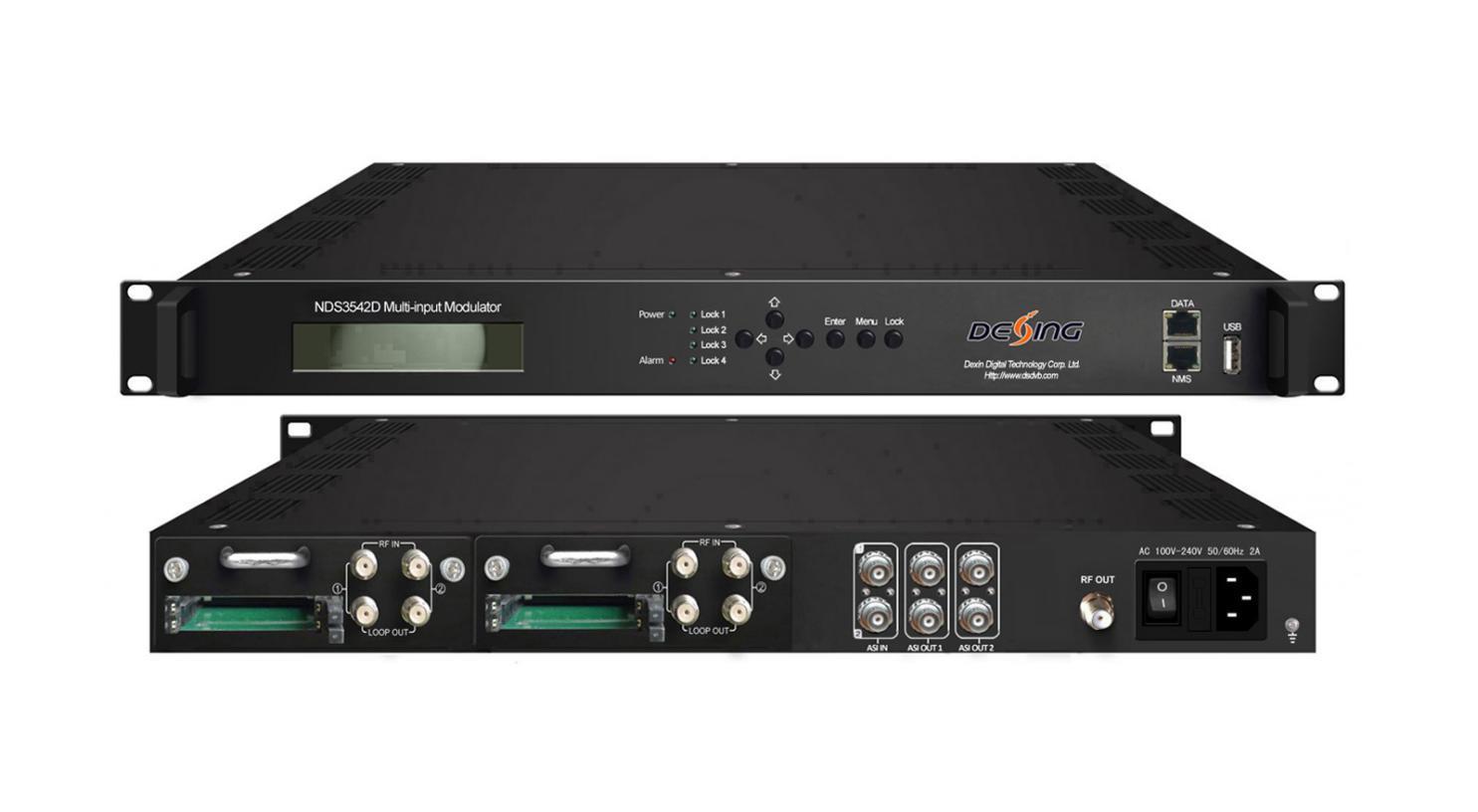

Modulateur multi-entrées NDS3542D

Contour

Le modulateur multi-entrées NDS3542D est un appareil tout-en-un de DEXIN qui intègre la démodulation, le trans-mux et la modulation dans un seul boîtier pour convertir les signaux en sortie RF. Il s'agit d'un boîtier 1-U qui prend en charge 4 entrées de tuner pour recevoir le signal du satellite, du câble ou du terrestre. Pour répondre aux diverses exigences des clients, le NDS3542D est également équipé de 2 entrées ASI et d'une sortie avec 2 groupes de ports ASI séparés et 2 ports IP UDP MPTS. Les signaux modulés en sortie doivent être reçus par des téléviseurs, des décodeurs, etc.

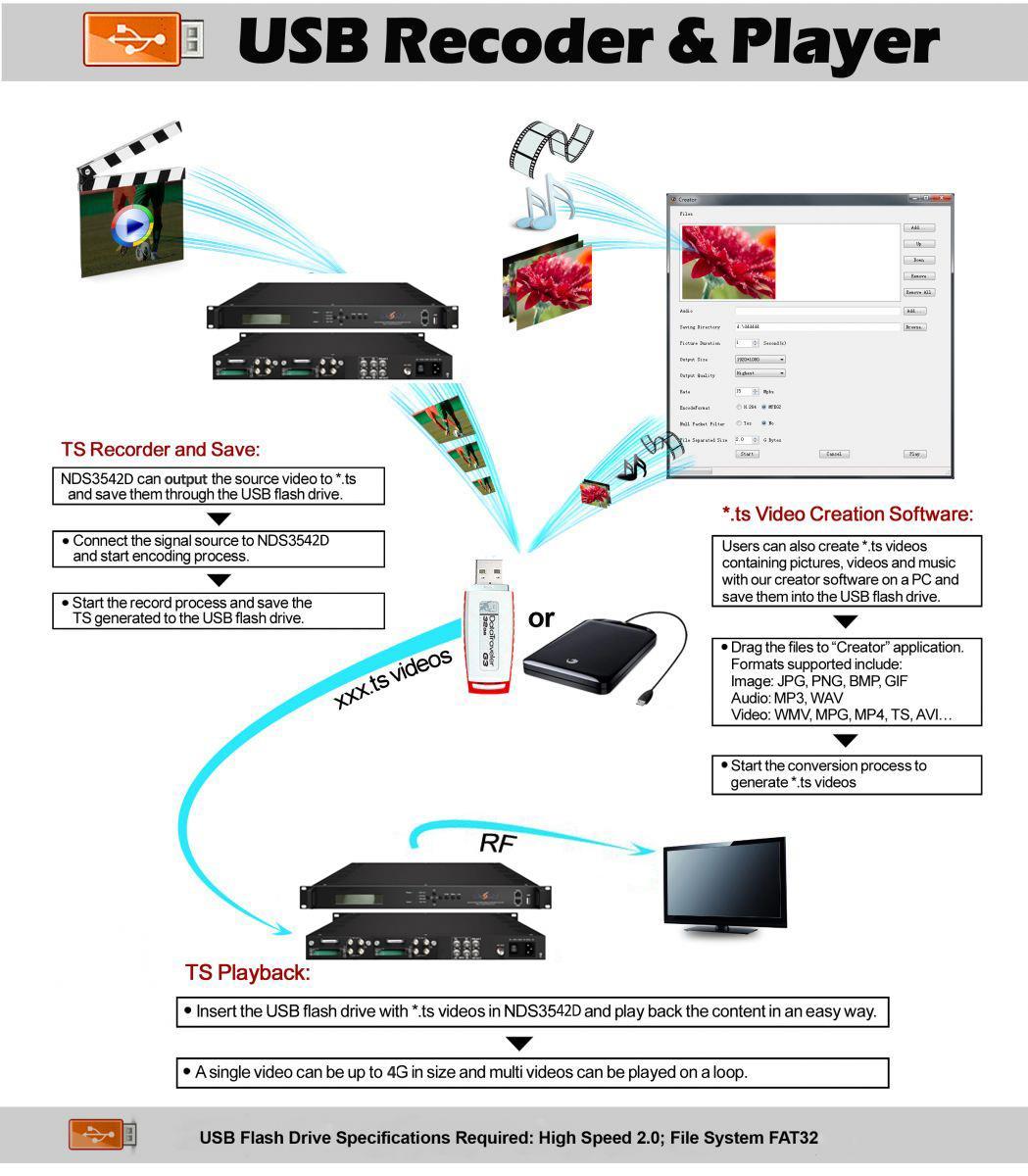

Le port USB est conçu pour enregistrer des vidéos codées (TS) et les enregistrer dans des fichiers ts sur des clés USB ou des disques durs, puis les fichiers ts peuvent être lus via le port USB.

Les quatre CAM/CI (en option) accompagnés des modules BISS permettent de décrypter les programmes en entrée depuis les 4 entrées Tuner. Sa conception à structure enfichable facilite grandement le changement de modules (démodulateur) selon les besoins.

Caractéristiques principales

* 4 tuners (DVB-T/(T)/S/S2/S2X en option) + 2 entrées ASI

* 2 sorties RF DVB-T + 2 sorties MPTS via UDP + 2 sorties ASI comme miroir de 2 RF (pour sortie RF DVB-T)

* 4 sorties RF DVB-C + 4 sorties MPTS via UDP + 2 sorties ASI en miroir de 2 RF (pour sortie RF DVB-C) versionⅠ

Contact : Tomleequan E-mail :

* 4 sorties RF DVB-C + 8 sorties SPTS via UDP + 2 sorties ASI en miroir de 2 RF (pour sortie RF DVB-C) versionⅡ

* 4 CAM décryptent plusieurs programmes à partir de 4 entrées Tuner (en option)

* Prise en charge du décryptage BISS

* Enregistrez des fichiers TS codés et lisez des fichiers TS (*.ts) via le port USB

* Prise en charge du réglage PCR précis, de l'édition et de l'insertion PSI/SI, du remappage PID

* Prise en charge de l'affichage LCD, du clavier et de la gestion Web, mises à jour via le Web et USB

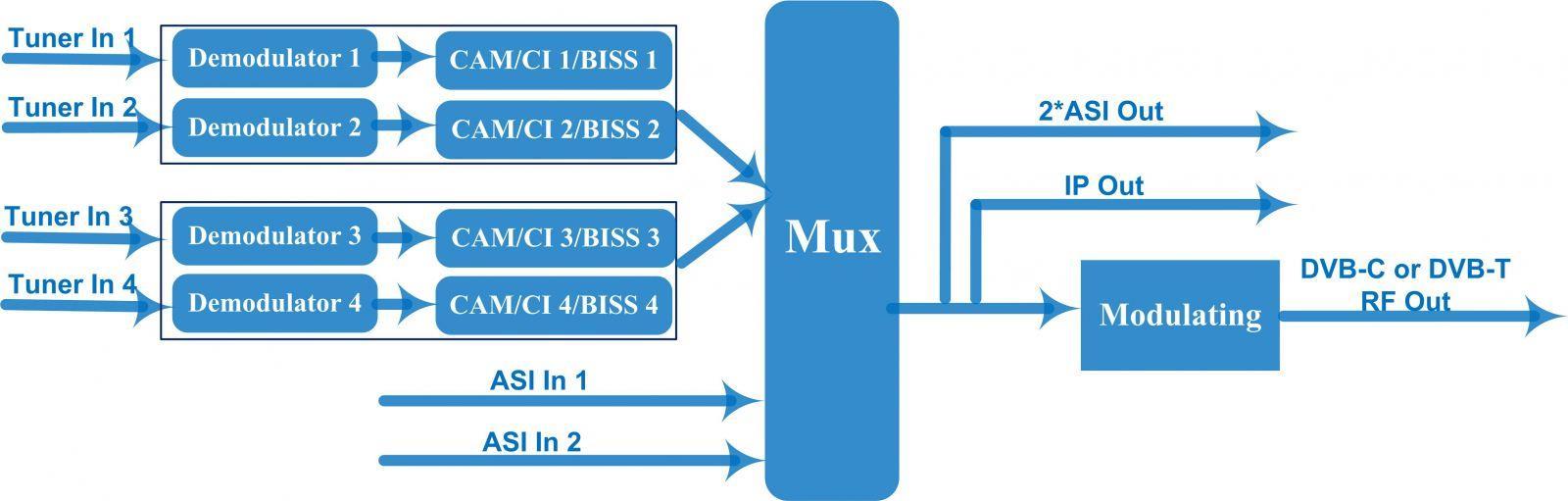

Principe de fonctionnement

Caractéristiques

Saisir 4 tuners (DVB-T/(T)/S/S2/S2X en option) et 2 entrées ASI

Fréquence d'entrée 30 à 1 000 MHz

Section Tuner

DVB-T/(T)

DVB-S

Version 1

DVB-S2

Bande passante 6/7/8M

Fréquence

d'entrée 950 à 2150 MHz

Débit de symboles 1 à 45 Msps

Intensité du signal -65~-25dBm

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Constellation QPSK

Débit binaire

d'entrée maximal ≤120 Mbps

Fréquence d'entrée 950 à 2150 MHz

Débit de symboles

QPSK 1 à 45 Msps 8PSK 2 à 30 Msps

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Version 2 (Nouveau)

DVB-S

FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Constellation QPSK, 8PSK

Débit binaire

d'entrée maximal ≤120 Mbps

Fréquence d'entrée

950 à 2150 MHz

Débit de symboles 0,5 à 45 Msps

Intensité du signal - 65- -25dBm

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Constellation QPSK

Débit binaire

d'entrée maximal ≤160 Mbps

Fréquence d'entrée

Débit de symboles

DVB-S2

FEC

950 à 2150 MHz

QPSK/8PSK/16APSK : 0,5 à 45 Msps

32APSK : 0,5 à 40 Méch./s ;

QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK : 3/4, 4/5, 5/6, 8/9, 9/10

Constellation QPSK, 8PSK, 16APSK, 32APSK

Débit binaire

d'entrée maximal ≤160 Mbps

Fréquence

d'entrée 950 à 2150 MHz

Débit de symboles

DVB-S2X

FEC

QPSK/8PSK/16APSK : 0,5 à 45 Msps

8APSK/32APSK : 0,5 à 40 Méch./s

QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK : 5/9 L, 26/45 L

16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90

Remappage PID maximal

Multiplexage

Fonction

Modulation

DVB-C

Sortie TS

DVB-T

32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9

Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Débit binaire

d'entrée

maximal ≤160 Mbps

128 par canal d'entrée

Remappage PID (automatiquement ou manuellement)

Ajustement précis de la PCR

Générer automatiquement le tableau PSI/SI

Standard J.83A (DVB-C), J.83B, J.83C

MER ≥ 40 dB

Fréquence RF 30~999MHz, pas de 1KHz

Niveau de sortie RF -20~0dbm(87~107 dbµV),pas de 0,1db

Débit de symboles 5,0 Msps-9,0 Msps, pas à pas de 1 ksps

Sortie RF Sortie porteuse 4*DVB-C J.83A J.83B J.83C

Constellation 16/32/64/128/256QAM 64/256 QAM 64/256 QAM

Bande passante 8M 6M 6M

Bande passante 6M, 7M, 8M

Constellation QPSK, 16QAM, 64QAM

Taux de code 1/2, 2/3, 3/4, 5/6, 7/8

Intervalle de garde 1/32, 1/16, 1/8, 1/4

Mode de transmission 2K, 8K

MER ≥ 40 dB

Fréquence RF 30~999MHz, pas de 1KHz

Sortie RF 2 sorties porteuses DVB-T

Niveau de sortie RF -20~0dbm(87~107 dbµV),pas de 0,1db

2 sorties ASI comme miroir de 2 porteuses RF (type BNC)

2 sorties MPTS sur UDP (RJ45, auto-adaptation 100/1000M) (pour sortie RF DVB-T)

4 MPTS sur sortie UDP (RJ45, auto-adaptation 100/1000M) (pour sortie RF DVB-C)

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Système

versionⅠ

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

8 SPTS sur sortie UDP (RJ45, auto-adaptation 100/1000M) (pour sortie RF DVB-C)

versionⅡ

Interface locale

Gestion à distance

Général

Écran LCD + boutons de commande

Système de gestion de réseau Web

Langue Anglais et chinois

Mise à niveau Web et USB

Dimension 482 mm × 300 mm × 44,5 mm (L x P x H)

Poids 3,7 kg

Température 0~45℃(fonctionnement) ; -20~80℃(stockage)

Pouvoir CA 100 V ± 1 050/60 Hz ; CA 220 V ± 10 %, 50/60 Hz

Consommation 25 W
