Modulateur ISDB-T 24 en 1/48 en 1 NDS3306I
Présentation du produit
Le modulateur ISDB-T NDS3306I est le dernier dispositif de modulation multiplexé de génération développé par DEXIN. Il convertit les flux IP en 24 (ou 48) porteuses non adjacentes ISDB-T (50 MHz à 960 MHz) via une
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :
interface RF. Le dispositif se caractérise également par un niveau d'intégration élevé, des performances élevées et un faible coût qui s'adaptent aux systèmes de diffusion DTV de nouvelle génération.
Caractéristiques principales
l 6 ports GE (4*RJ45, 2*SFP), ports 1-2 pour l'entrée de données (RJ45/SFP), ports 3-4 pour la sortie de données
l Max 840 Mbps pour chaque entrée GE
l Prend en charge un ajustement PCR précis
l Prend en charge le filtrage CA, le remappage PID et l'édition PSI/SI
l Prend en charge jusqu'à 256 remappages PIDS par canal
l Prise en charge de 24 sorties IP via les ports de données 3 et 4 (par carte fille) via UDP/RTP/RTSP
l Sortie 24 (ou 48) porteuses non adjacentes, conforme à la norme ISDB-Tb (ARIB STD-B31)
l Prise en charge de la gestion de réseau basée sur le Web
Tableau des principes intérieurs - (24 porteurs sortants par carte fille) :

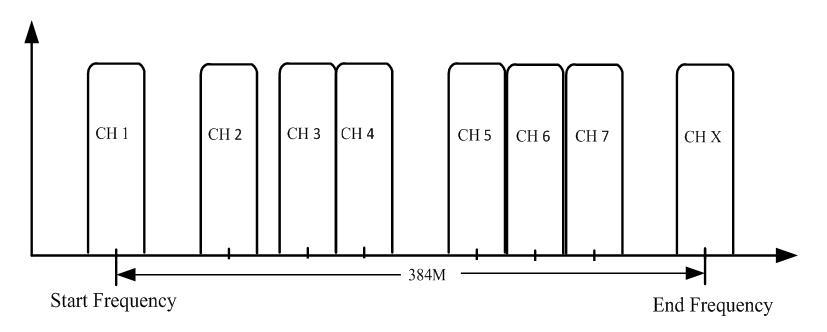

Illustration des paramètres du transporteur
Caractéristiques
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Saisir
Saisir
Contact : Tomleequan E-mail :
Entrée IP max. 1024 via les ports de données 1 et 2, ports Ethernet 100/1000M par carte fille (alternative d'interface RJ45 et SFP)
Protocole de transport TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3
Taux de transmission
Canal d'entrée
Max 840 Mbps pour chaque entrée GE
1024 flux IP
Canal de sortie 24 (ou 48)
Multiplexeur
Nombre maximal de PID
256 par canal
Remappage PID (automatique/manuel en option)
Modulation
Paramètres
Fonctions
Ajustement précis de la PCR
Génération automatique de tableaux PSI/SI
Standard Norme ARIB-B31
Bande passante 6M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie
RF -20 dBm à +10 dBm (87 à 117 dbµV), pas de 0,1 dB
Canal de sortie
Interface
Sortie RF
Sortie de 24 (ou 48) porteuses non adjacentes
2 ports de sortie miroir de type F, impédance 75Ω - modèle 24 canaux
4 ports de type F (avec 2 ports situés dans chaque carte fille ), impédance 75Ω - modèle 48 canaux
ACLR -50 dBc
Sortie IP 24 (ou 48) sorties IP sur UDP/RTP/RTSP via les ports de données 3 et 4, monodiffusion/multidiffusion, ports Ethernet 100/1000M
Système
Général
Gestion NMS basée sur le Web
Démission 480 mm × 327 mm × 44,5 mm (L x l x H)
Poids 5,5 kg
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Alimentation électrique CA 100 V ± 10 %, 50/60 Hz ou CA 220 V ± 10 %, 50/60 Hz
Guide de commande
Modèle 24ch
Entrée IP 1024 vers sortie porteuse ISDB-T 24 canaux, 24 sorties IP (avec une seule carte) x
Modèle 48ch
Entrée IP 1024 x2 vers sortie porteuses ISDB-T 24 canaux x2, Sortie IP 24 x 2 (avec deux cartes filles) x
Ethernet 10G
Alimentation double
Selon la commande Selon la commande
Selon la commande Selon la commande
À propos de nous
FMUSER est une société spécialisée dans les systèmes de diffusion et de transmission télévisuelle et l'inté gration de systèmes IPTV hôteliers. La société a été créée en 2009 et a servi plus de 180 pays à travers le monde. Plus de 20 000 stations de télévision, stations de radio et clients hôteliers de différents pays.
