Modulateur ISDB-T NDS2405G
Contour
Le modulateur ISDB-T NDS2405G est conçu pour s'adapter à la télévision numérique terrestre du Brésil, de l'Argentine et d'autres pays d'Amérique du Sud. Le codage des canaux et le mode de modulation du modulateur sont entièrement conformes à la norme ARIB STD-B31. Ce modulateur ISDB-T prend en charge deux entrées ASI et deux entrées IP, un réseau à fréquence unique et un réseau multifréquence. Afin d'améliorer les performances de sortie de l'émetteur, ce modulateur ISDB-T prend également en charge simultanément la prédistorsion numérique linéaire et non linéaire adaptative, la transmission en couches et trois modes de transmission. De plus, cet appareil peut être mis à niveau et contrôlé via un système réseau, qui peut être largement utilisé dans la configuration du réseau de diffusion numérique ISDB-T et la production et le test de la conception du décodeur.
Caractéristiques
1. Entièrement conforme aux normes ISDB-T (ARIB STD-B31) et ISDB-TB
2. Entrée ASI double canal, horloge de référence 10 MHz et 1 PPS en
3. Ports d'entrée IP doubles, ports GE, via UDP/RTP
4. Transmission en couches avec modes hiérarchiques A, A+B, A+B+C
5. Entrée ISDB-T BTS (avec paquet IIP), prise en charge des réseaux monofréquence et multifréquence
6. Trois modes de transmission : mode1(2k), mode2(4k), mode3(8k)
7. Prend en charge la prédistorsion numérique linéaire adaptative (DPD)
8. Prend en charge la prédistorsion numérique non linéaire adaptative (DPD)
9. MER≥42db
10. Plage de sortie RF : 50~999 MHz avec pas de 1 Hz
11. Cristal oscillant à température constante et excellente stabilité de fréquence (jusqu'à 0,1 ppm)
12. Utilisation du WEB, du clavier et de l'écran LCD
Caractéristiques
2 ports d'entrée ASI, un pour la sauvegarde à chaud, interface BNC
Ports d'entrée IP doubles sur UDP/RTP, Unicast/Multicast, ports GE
Saisir
Entrée d'horloge de référence 1 canal 10 MHz
1 entrée RF pour DPD -15,2 dbm~+5 dbm
Standard
Norme ARIB-B31
Mode mode 1 (2k), mode 2 (4k), mode 3 (8k)
Constellation DQPSK, QPSK, 16QAM, 64QAM
Codage externe RS (204,188)
Codage interne
Modulation
Sortie RF
Convolution (1/2, 2/3, 3/4, 5/6, 7/8)
Intervalle de garde 1/4, 1/8, 1/16, 1/32
Mode hiérarchique A, A+B, A+B+C
Entrelacement dans le domaine temporel
mode 1 : 0, 4, 8, 16 mode 2 : 0, 2, 4, 8 mode 3 : 0, 1, 2, 4
Bande passante 6 MHz
Connecteur Type N, impédance 50 Ω
Gamme RF 50~999 MHz, pas de 1 Hz
Niveau de sortie ATT -20 dbm~+5 dbm, pas de 0,1 db
MER ≥ 42 dB
DPD non linéaire amélioration ACPR de plus de 10 dB (normalement)
DPD linéaire réglage de non-planéité supérieur à 10 dB (normalement)
Système
Général
Affichage LCD et fonctionnement du clavier, affichage des opérations WEB, chinois et anglais
Prise en charge de la mise à niveau des logiciels via le WEB
Démission (L*L*H) 440 mm × 414 mm × 44,5 mm
Poids 4,9 kg
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Alimentation électrique CA 100 V~240 V, 50/60 Hz
Consommation 25 W

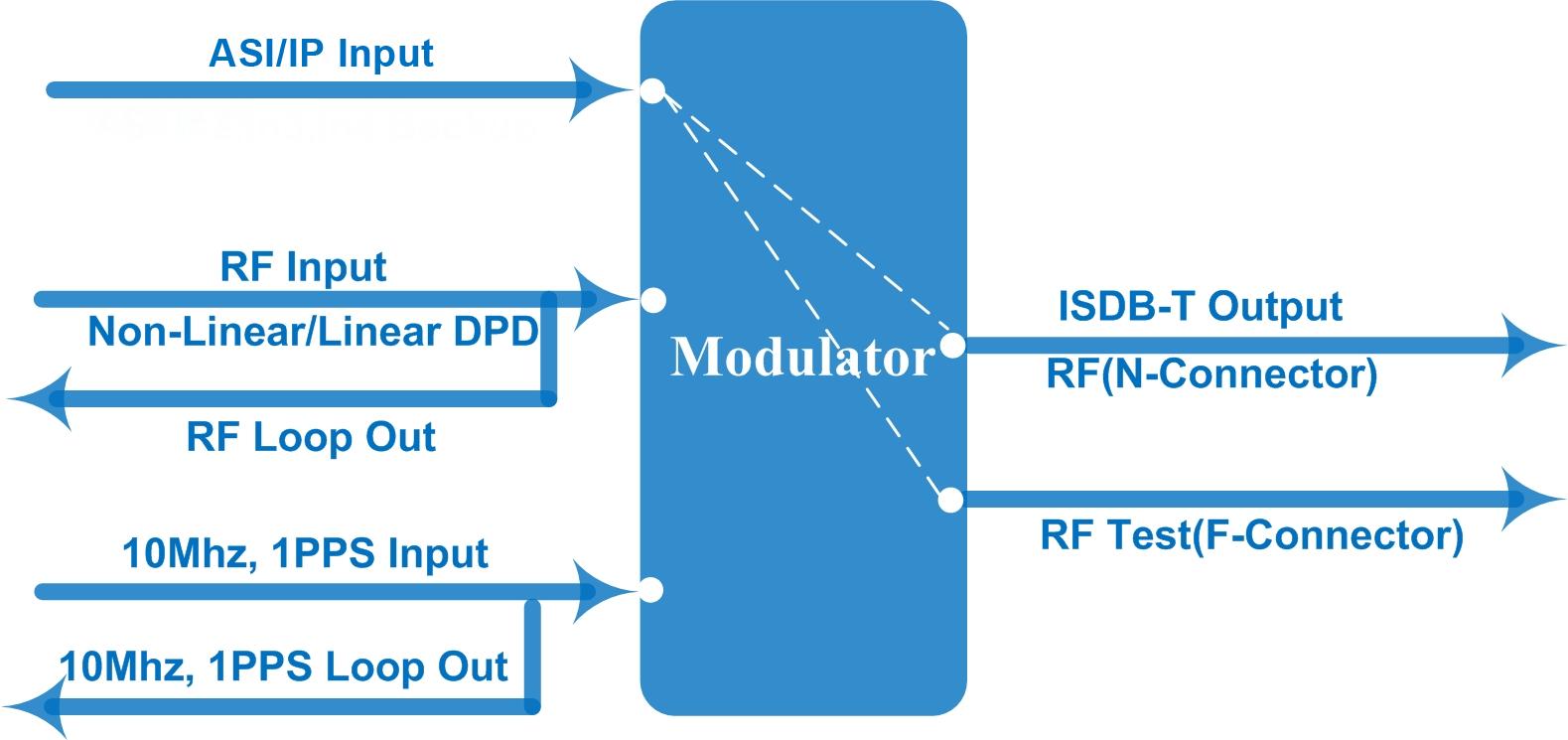

Tableau de principe
