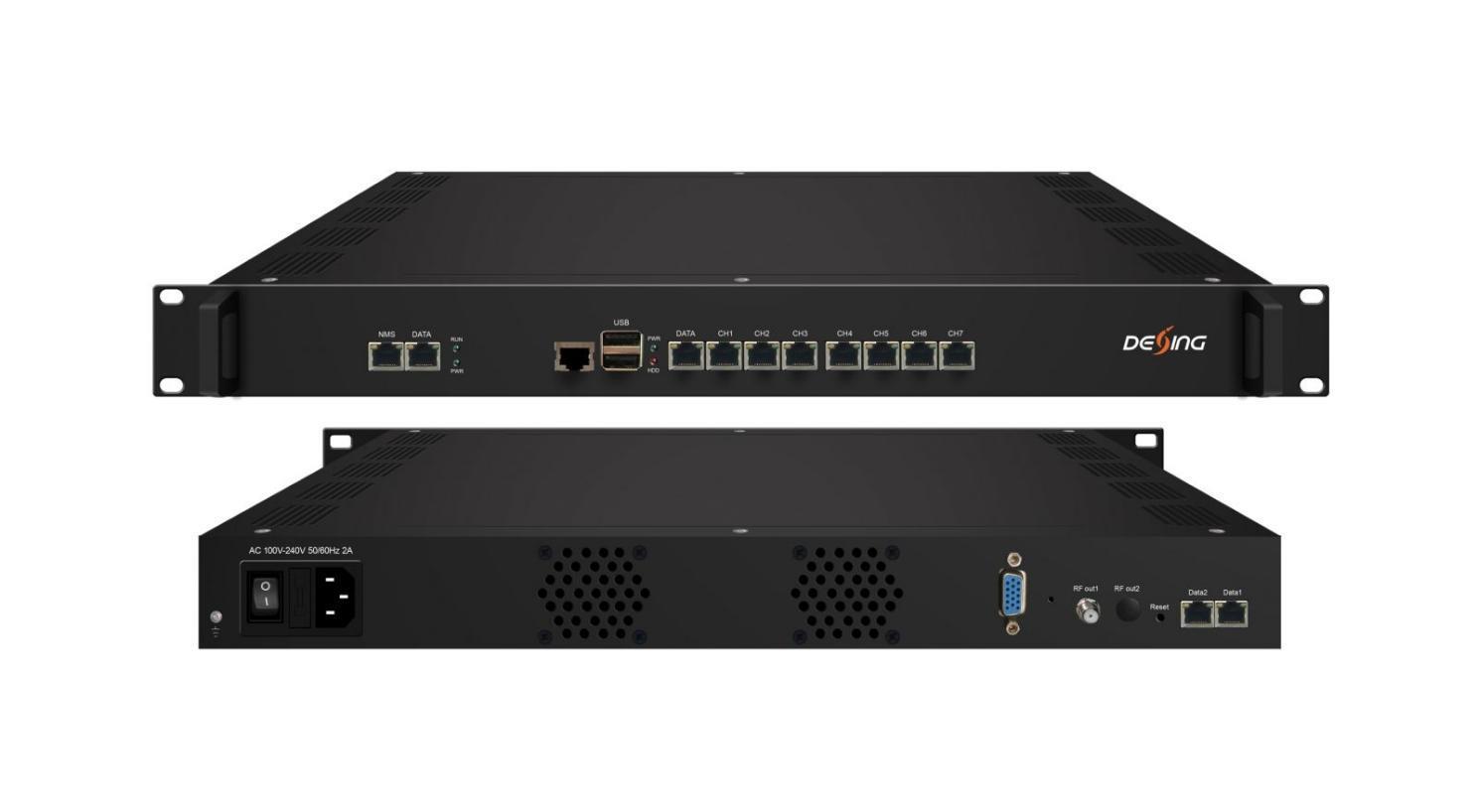

Modulateur IPTV NDS3508C
Contour
Le modulateur IPTV Dexin NDS3508C est un dispositif à haute intégration qui est combiné avec deux modules indépendants. L'un est un module de passerelle IPTV qui est utilisé pour les scénarios de conversion de protocole et les scénarios de distribution de médias en streaming et il peut convertir le flux IP réseau sur le fichier HTTP, UDP, RTP, RTSP, HLS et TS en protocole HTTP, UDP, HLS et RTMP. L'autre est un module
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :
modulateur qui prend en charge l'entrée et la sortie IP et la sortie RF DVB-C/T/ISDBT/ATSC, et il peut recevoir directement la source de la passerelle. Ainsi, le NDS3508C réalise l'entrée IP (HTTP, UDP, RTP, RTSP et HLS) vers la sortie RF dans un seul boîtier. En conclusion, ses hautes performances le rendent largement utilisé dans les têtes de réseau numériques CATV, les applications commerciales, les systèmes IPTV/OTT, etc. et il fournit diverses solutions aux opérateurs pour redistribuer les programmes.
Caractéristiques principales
* 1 module passerelle IPTV + 1 module modulateur IP, et ils peuvent fonctionner indépendamment

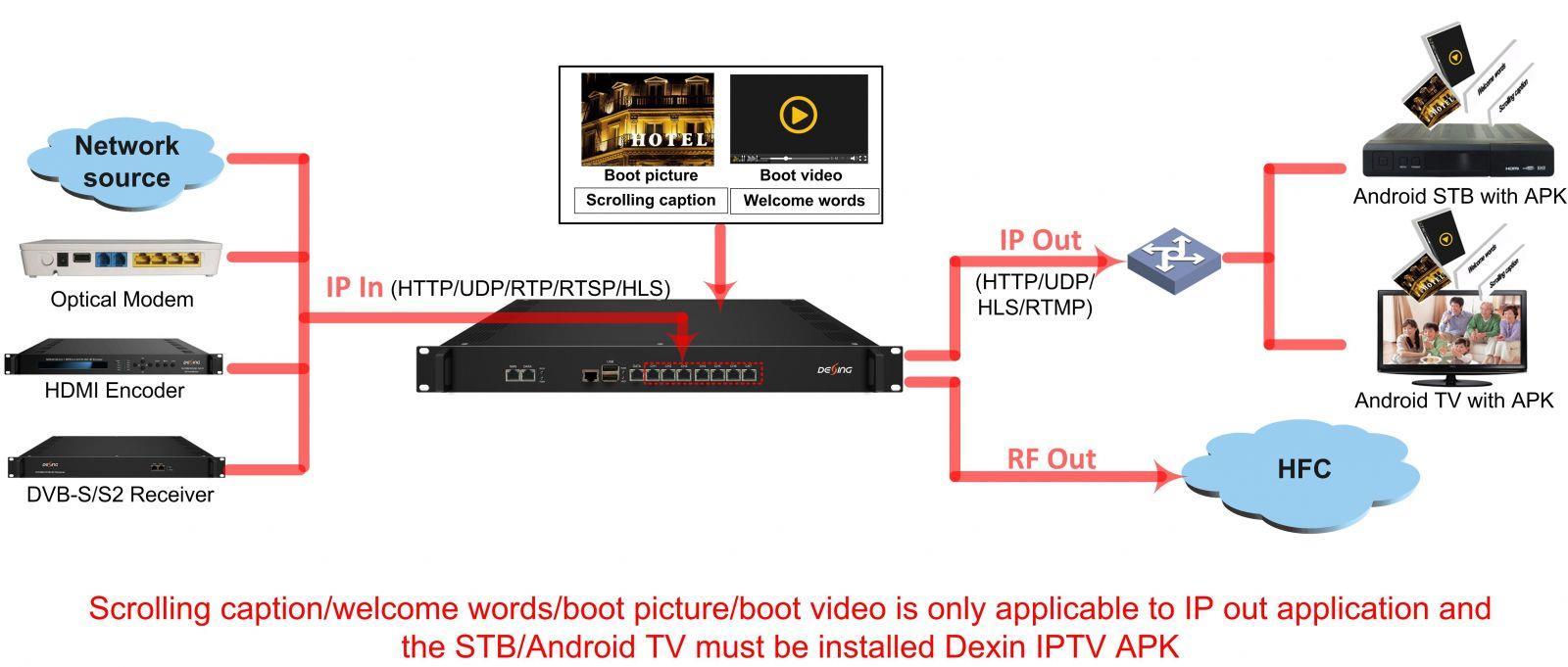

* Entrée IP (HTTP, UDP, RTP, RTSP et HLS) vers sortie RF dans un seul boîtier
* Module de passerelle :
8 ports de données :
Premier port de données : sortie IP via HTTP, UDP (SPTS), HLS et RTMP
Ports de données CH1-7 : IP via HTTP, UDP (SPTS), RTP (SPTS), RTSP et HLS
Sortie IP via HTTP, HLS et RTMP (Unicast)
Transmission de l'IP au module modulateur via le port de données
Prise en charge de l'ajout d'une légende défilante, de mots de bienvenue, d'une image de démarrage et d'une vidéo de démarrage (cette fonction s'applique uniquement à l'application de sortie IP et le STB/Android TV doit être installé Dexin IPTV APK)
Prise en charge du téléchargement de Dexin IPTV APK directement à partir de ce module
* Module modulateur :
Entrée IP via UDP/RTP via le port Données/Données 1/2
Sortie IP sur UDP/RTP/RTSP via le port Data 1/2
Prise en charge de 16 sorties RF DVB-C/8 DVB-T/6 ISDBT/8 ATSC
Réception de l'IP du module de passerelle directement via le port de données
* Prise en charge de la fonction anti-gigue IP
* Contrôlez les 2 modules séparément via la gestion NMS basée sur le Web
* Prise en charge du téléchargement de fichiers TS via la gestion Web

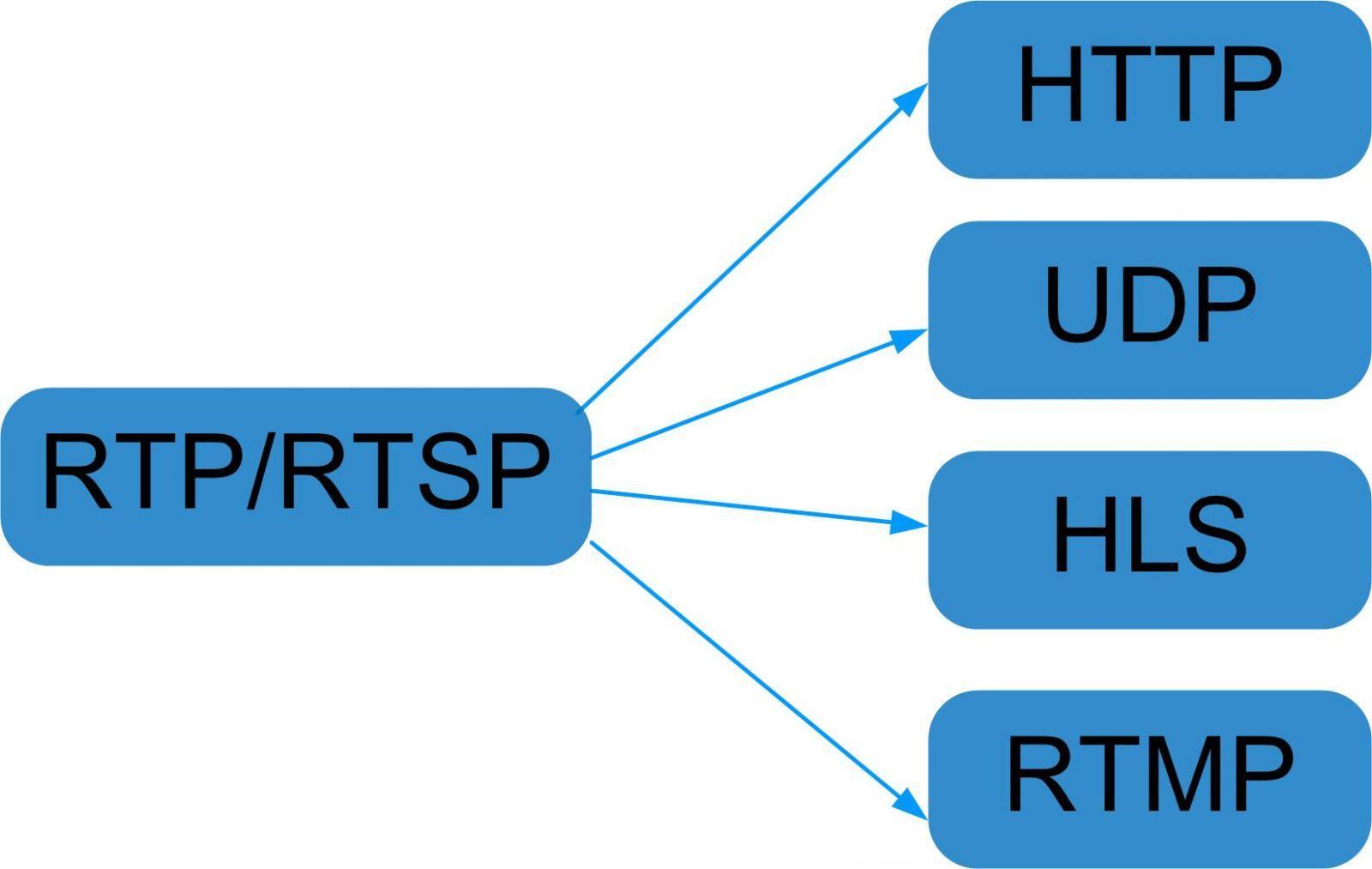

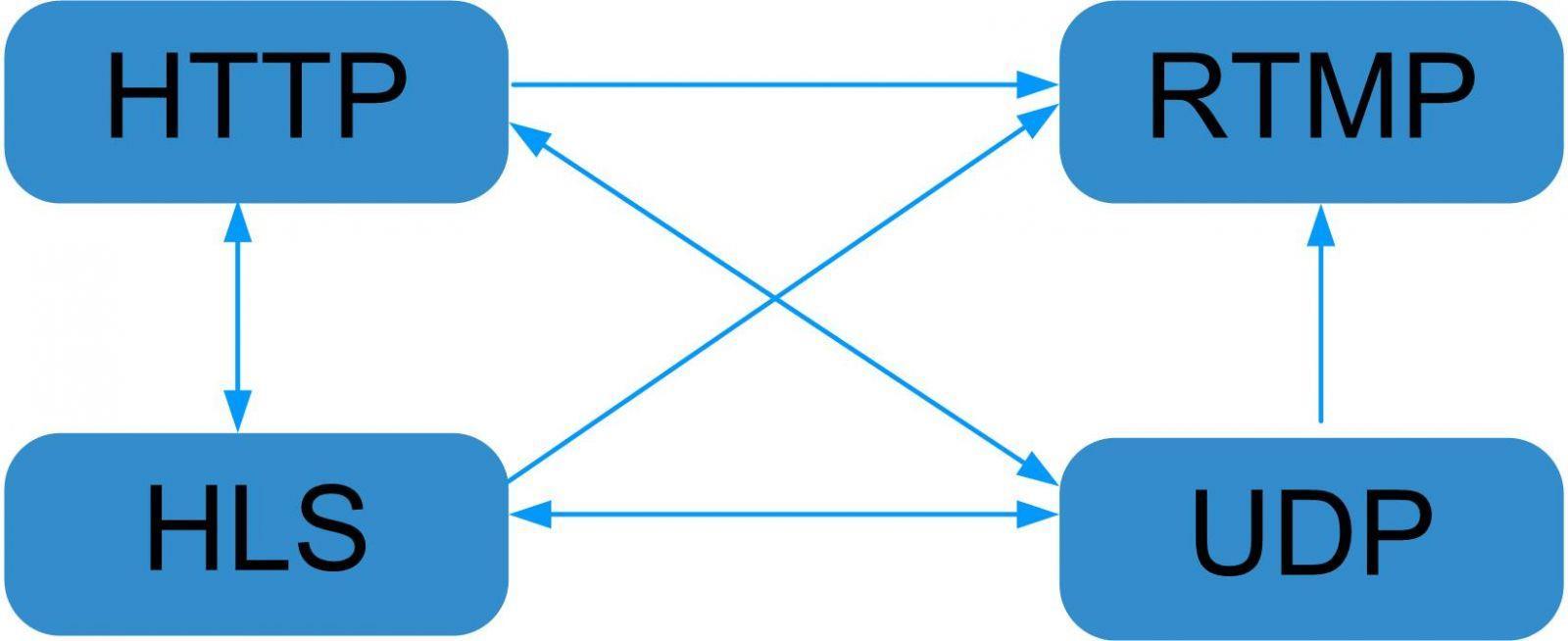

Conversion du protocole IP
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

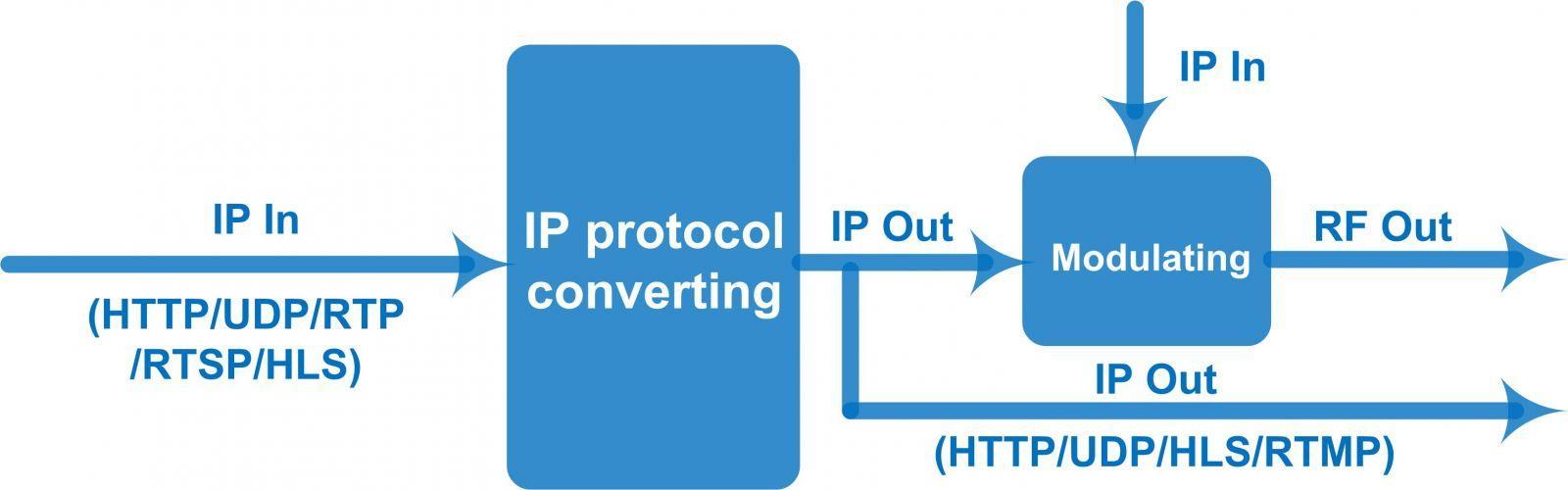

Tableau des principes
Caractéristiques
Module de passerelle IPTV
Saisir
Sortie IP
Système
Entrée IP via CH 1-7 (1000M) sur HTTP, UDP (SPTS), RTP (SPTS), RTSP (sur UDP, charge utile : mpeg TS) et HLS
Téléchargement de fichiers TS via la gestion Web
Sortie IP via le port DATA (1000M) via HTTP (Unicast), UDP (SPTS, Multicast) HLS et RTMP (la source du programme doit être un codage H.264 et AAC)
Sortie IP via CH 1-7 (1000M) sur HTTP/HLS/RTMP (Unicast)
Mémoire : 4G
Disque SSD (Solid State Disk) : 16 Go
Temps de changement de canal avec DEXIN' STB : HTTP (1-3 s), HLS (0,4-0,7 s)
Prise en charge de l'ajout d'une légende défilante, de mots de bienvenue, d'une image de démarrage et d'une vidéo de démarrage (cette fonction s'applique uniquement à l'application de sortie IP et le STB/Android TV doit être installé Dexin IPTV APK)
Prise en charge du téléchargement de Dexin IPTV APK directement à partir de ce module
Lire des programmes avec APK téléchargé Android STB et TV, maximum 150 terminaux
Prend en charge environ 80 programmes HD/SD (débit binaire : 2 Mbps) Lorsque HTTP/RTP/RTSP/HLS est converti en UDP (multidiffusion), l'application réelle prévaudra et suggérera une utilisation maximale du processeur à 80 % gestion NMS basée sur le Web via le port DATA du module
Module modulateur (en prenant comme exemple le module modulateur
DX316/DX308T/DX306I/DX308AT de Dexin)
DX316 (DVB-C)
DX308T (DVB-T)
Saisir
Multiplexage
Brouillage
Paramètres (pour DVB-C)
DX306I (ISDBT)
DX308AT (ATSC)
Entrée IP 512 (MPTS/SPTS) sur UDP/RTP, 2 ports Ethernet
100/1000M
256 entrées IP (MPTS/SPTS) sur UDP/RTP, 2 ports Ethernet
100/1000M
192 entrées IP (MPTS/SPTS) sur UDP/RTP, 2 ports Ethernet 100/1000M
256 entrées IP (MPTS/SPTS) sur UDP/RTP, 2 ports Ethernet 100/1000M
DVB-C DVB-T/ATSC ISDBT
Canal d'entrée 512 256 192
Canal de sortie 16 8 6
Nombre maximal de PID 180 par canal
Remappage PID (automatique/manuel en option)
Fonctions
Ajustement précis de la PCR
Génération automatique de tableaux PSI/SI
CA de chiffrement simultané max. 4
Norme de brouillage
Connexion
Modulation
Paramètres DVB-C
ETR289, ETSI 101 197, ETSI 103 197
Connexion locale/à distance
J.83A
J.83B
Constellation 16/32/64/128/256QAM 64QAM/256QAM
Bande passante 8M 6M
Standard EN300 429/UIT-T J.83A/B (DVB-C)
Débit de symboles 5,0 à 7,0 Msps, pas de 1 ksps
canal QAM
16 sorties porteuses non adjacentes dans une bande passante de 192 M
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie -20~+10 dBm, pas de 0,1 dB
ISDBT
RF
MER ≥ 40 dB
FEC
RS (204, 188)
Standard ETSI EN300 744
Constellation QPSK/16QAM/64QAM
Bande passante 6/7/8 MHz
Mode Trans 2K/4K/8K
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Fréquence RF 50~960 MHz, pas de 1 kHz
Niveau de sortie
RF -20~+10 dBm, pas de 0,5 dB
Canal de sortie
RF
8 sorties porteuses non adjacentes dans une bande passante de 192 M
Standard Norme ARIB-B31
Bande passante 6M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie
RF -20 dBm à +10 dBm, pas de 0,1 dB
Sortie RF
ATSC
6 sorties porteuses non adjacentes dans une bande passante de 192 M
Standard ATSC A/53
Bande passante 6M
Constellation 8VSB
FEC RS(208 188)+treillis
MER ≥ 40 dB
Fréquence RF 50~960 MHz, pas de 1 kHz
Niveau de sortie
RF -20 dBm à +10 dBm, pas de 0,5 dB
Sortie RF
8 sorties porteuses non adjacentes dans une bande passante de 192 M
Sortie TS 16 (DVB-C)/8(DVB-T/ATSC)/6(ISDBT) Sortie IP sur UDP/RTP/RTSP,
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
DVB-T
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
monodiffusion/multidiffusion, 2 ports Ethernet 100/1000M (données 1/2)
Système gestion NMS basée sur le Web via le port NMS du module
Démission
Général
482 mm × 324 mm × 44 mm (L x l x H)
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Alimentation
électrique
À propos de nous
CA 100 V ± 10 %, 50/60 Hz ou CA 220 V ± 10 %, 50/60 Hz
