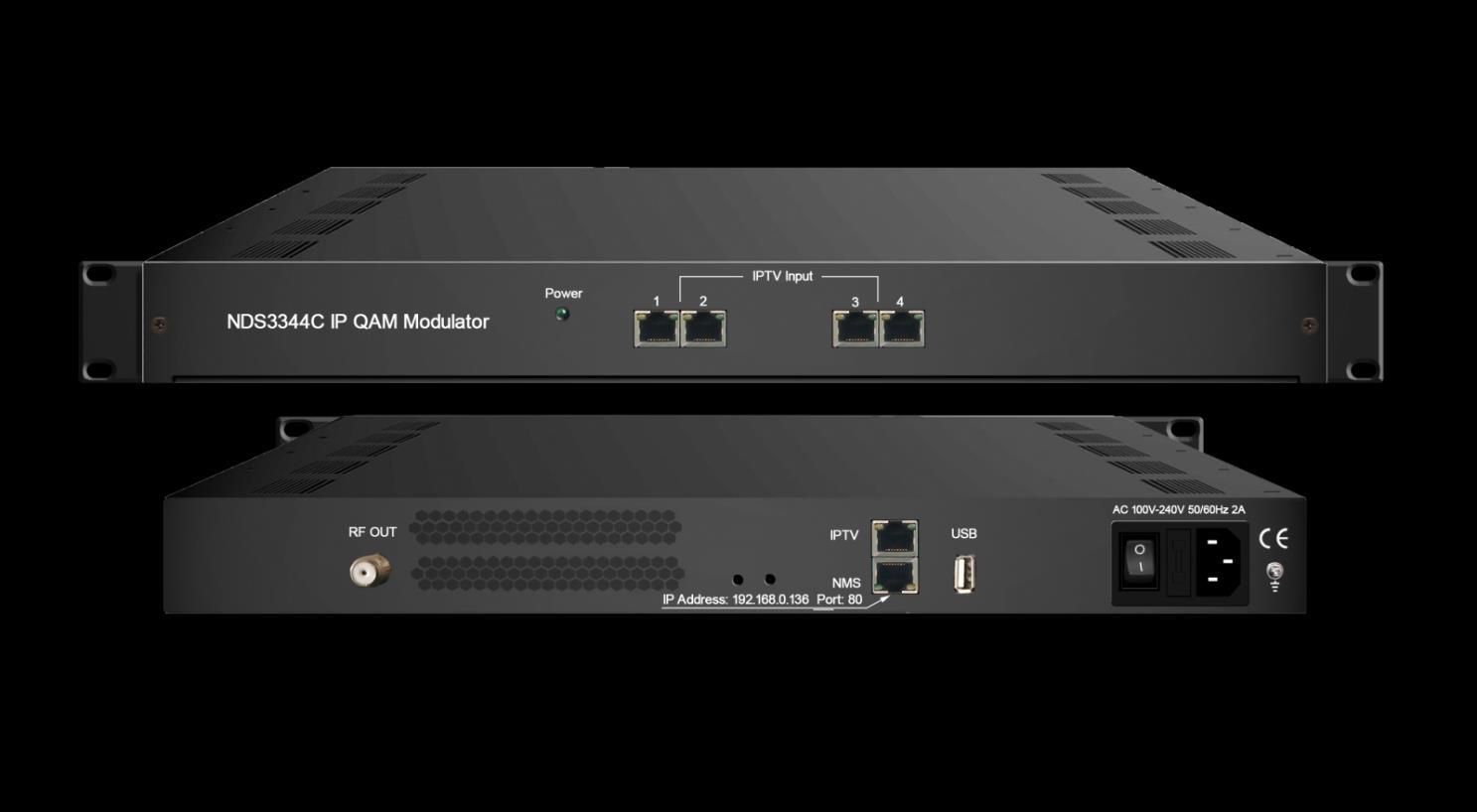

Modulateur IP QAM NDS3344C
Contour
Le modulateur IP QAM NDS3344C est un appareil tout-en-un intégrant le multiplexage, le brouillage et la modulation dans un seul boîtier. Il prend en charge 192 entrées IP (SPTS/MPTS) sur UDP/RTP avec 4 ports
Ethernet FE et 1 port GE. Après le processus de multiplexage, de brouillage et de modulation, il fournit 4 sorties porteuses adjacentes DVB-C (30 MHz à 1 000 MHz) via l'interface de sortie RF. Pour répondre aux différentes exigences des clients, cet appareil est également équipé d'un port de données pour 4 sorties IP (SPTS/MPTS) sur protocole UDP.
Avec ses caractéristiques de faible coût et de hautes performances, le NDS3344C est très adaptable au système IPTV
Caractéristiques principales
Ports d'entrée IP Ethernet 4*FE et 1*GE
192 entrées IP (SPTS/MPTS) via le protocole UDP/RTP
Prend en charge jusqu'à 748 remappages PIDS par canal
Prise en charge du réglage précis de la PCR/édition et insertion PSI/SI/remappage PID/pass PID
Excellent indice de performance de sortie RF, MER≥40db
4 sorties TS multiplexées ou brouillées sur UDP
Sortie 4 porteuses QAM adjacentes, conforme aux normes DVB-C (EN 300 429) et ITU-T J.83 A/B/C
USB pour la mise à niveau du CPU/FPGA
Prise en charge de la synchronisation IPTV et de la fonction NTP
Prise en charge de la gestion de réseau basée sur le Web
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

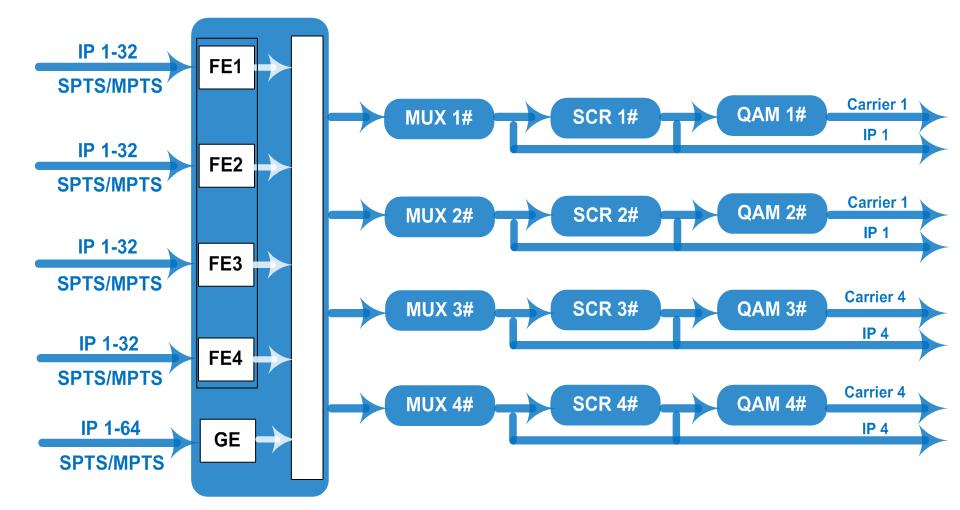

Principe de fonctionnement
Caractéristiques
128 entrées IP (SPTS/MPTS) sur UDP/RTP, 4 ports Ethernet 100M et
Saisir
64 entrées IP (SPTS/MPTS) sur UDP/RTP, 1 port Ethernet 100/1000M
Remappage PID maximal 748 par canal d'entrée
Remappage PID (automatiquement ou manuellement)
Multiplexage
Fonction
Brouillage
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
CA simulcrypt maximal 4
Standard
Connexion
Canal QAM
ETSI 101 197, ETSI 103 197
Connexion locale/à distance
1 port de sortie de type F pour 4 porteuses, 75Ω
Standard EN300 429/UIT-T J.83A/B/C
MER ≥ 40 dB
Fréquence RF
Modulation
30~1000 MHz, pas de 1 kHz
Niveau de sortie RF -10 dBm à +0 dBm, pas de 0,1 dB
FEC RS (204, 188)
Débit de symboles 5,0 Msps à 9,0 Msps, pas de 1 ksps J.83A
Contact : Tomleequan E-mail :
Constellation 16/32/64/128/256QAM 64/256 QAM 64/256 QAM
Bande passante 8M 6M 6M
Stream Out 4 sorties IP (SPTS/MPTS) sur UDP, 1 port Ethernet 1000M (port IPTV)
Système
Général
Gestion de réseau basée sur le Web
Langue chinoise et anglaise
Mise à niveau du logiciel Web et USB
Dimension 430 mm × 180 mm × 44 mm (l x L x H)
Température 0~45℃(fonctionnement) ; -20~80℃(stockage)
Pouvoir CA 100 V ± 1 050/60 Hz ; CA 220 V ± 10 %, 50/60 Hz
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
À propos de nous
FMUSER est une société spécialisée dans les systèmes de diffusion et de transmission télévisuelle et l'inté gration de systèmes IPTV hôteliers. La société a été créée en 2009 et a servi plus de 180 pays à travers le monde. Plus de 20 000 stations de télévision, stations de radio et clients hôteliers de différents pays.
