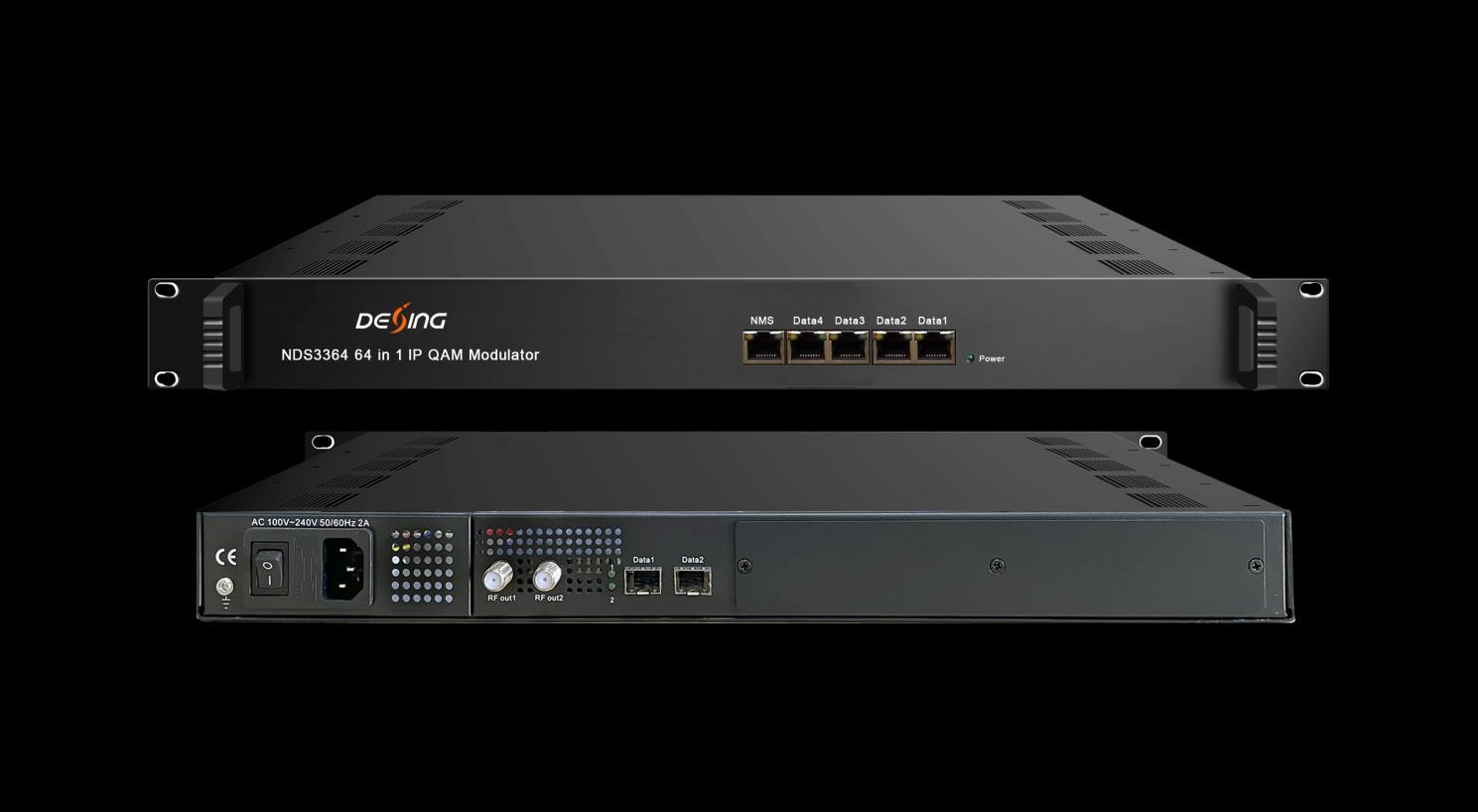

Modulateur IP QAM 64 en 1 NDS3364
Présentation du produit
Le modulateur IP QAM 64 en 1 NDS3364 est un dispositif tout-en-un de multiplexage-brouillage-modulation développé par DEXIN. Il dispose de 64 canaux de multiplexage, 64 canaux de brouillage et 64 canaux de modulation QAM (DVB-C) et prend en charge un maximum de 512 entrées IP via les 4 ports de données et 64 sorties porteuses non adjacentes (50 MHz à 960 MHz) via 2 interfaces de sortie RF. L'appareil est caractérisé par deux ports de sortie RF qui élargissent la bande passante des porteuses QAM.
Caractéristiques principales
* 6 entrées GE (4*RJ45, 2*SFP)
* Prend en charge jusqu'à 512 entrées IP via UDP/RTP
* Max 840 Mbps et 512 entrées IP pour chaque entrée GE
* Prend en charge le multiplexage avec réglage PCR précis, filtrage CA PID, remappage PID et édition PSI/SI
* Prend en charge jusqu'à 256 remappages PID par canal
* Prise en charge du système de brouillage général DVB (ETR289), normes simulcrypt ETSI 101 197 et ETSI 103 197
* Prise en charge de 64 sorties IP multiplexées ou brouillées via UDP/RTP/RTSP
* 64 porteuses QAM non adjacentes émises à partir de 2 interfaces RF, conformes aux normes DVB-C (EN 300 429) et ITU-T J.83 A/B/C
* Prend en charge l'encodage RS (204,188)
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :
* Prise en charge de la gestion de réseau basée sur le Web
Tableau des principes internes
Illustration des paramètres du transporteur
Caractéristiques
Saisir
Saisir
Multiplexeur
Max 512 entrées IP à partir de 6 ports Ethernet 100/1000M (4 RJ45, 2 SFP)
Protocole de transport TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3
Taux de transmission Max 840 Mbps pour chaque entrée GE
Canal d'entrée 512
Canal de sortie 64
Nombre maximal de PID 256 par canal
Fonctions Remappage PID (automatique/manuel en option)
Ajustement précis de la PCR
Génération automatique de tableaux PSI/SI
Brouillage CA de chiffrement 6
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Paramètres simultané max.
Norme de brouillage ETR289, ETSI 101 197, ETSI 103 197
Connexion
Norme de modulation
Constellation
Modulation
Paramètres
Canal QAM
Débit de symboles
Sortie RF
Connexion locale/à distance
EN300 429/UIT-T J.83A/B/C
J.83A
J.83B/C
Constellation : 16/32/64/128/256QAM
Bande passante : 8M
Constellation : 64/256QAM
Bande passante : 6 M
64 transporteurs non adjacents
Bande passante de 384 Mbps pour chaque interface RF
5,0 à 7,0 Msps, pas de 1 ksps
5057Ksps (J.83B, 64QAM) ; 5361Ksps (J.83B, 256QAM)
Constellation 16, 32, 64, 128, 256QAM
FEC RS (204, 188)
Interface 2 ports de sortie de type F pour 64 porteuses, 75Ω
Portée RF
Niveau de sortie
Sortie TS
Système
Général
50~960 MHz, pas de 1 kHz
-20 dBm à +10 dBm (87 à 117 dbµV), pas de 0,1 dB
MER ≥ 40 dB
64 sorties IP sur UDP/RTP/RTSP, monodiffusion/multidiffusion, 4 ports Ethernet 100/1000M (chaque port pour 16 sorties IP)
Gestion de réseau basée sur le Web
Démission 420 mm × 440 mm × 44,5 mm (L x l x H)
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Alimentation électrique
À propos de nous
CA 100 V ± 10 %, 50/60 Hz ou CA 220 V ± 10 %, 50/60 Hz
