Modulateur IP QAM 48 en 1 NDS3348D
Présentation du produit

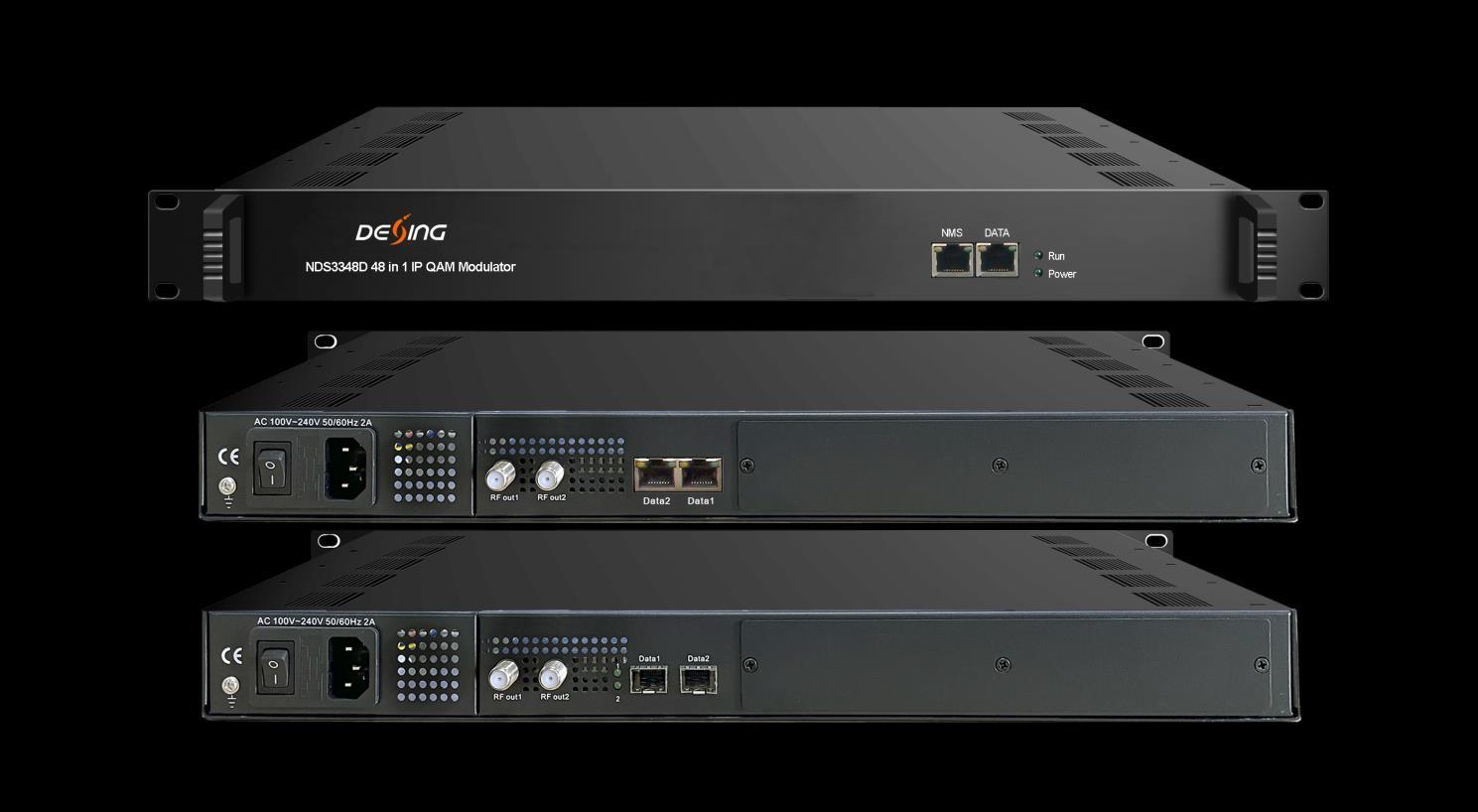

Le modulateur IP QAM 48 en 1 NDS3348D est un appareil tout-en-un de modulation par brouillage multiplexé développé par DEXIN. Il dispose de 48 canaux de multiplexage, de 12 canaux de brouillage et de 48 canaux de modulation QAM (DVB-C) et prend en charge un maximum de 1536 entrées IP via les 3 ports GE et 48 sorties porteuses non adjacentes (50 MHz à 960 MHz) via l'interface de sortie RF. L'appareil est caractérisé par deux ports de sortie RF qui élargissent la bande passante pour les porteuses QAM.
Caractéristiques principales
* Entrée IP max. 1536 via 3 ports GE (interface SFP en option)
* Jusqu'à 512 remappages PID par canal de sortie
* Prend en charge 6 CA simulcrypt et 12 canaux de brouillage
* 48 IP sortantes via UDP/RTP/RTSP : IP 1 à 24 sortantes via Data1, IP 25 à 48 sortantes via Data2
* 48 porteuses QAM non adjacentes en sortie : porteuses 1~24 en sortie via RF1, porteuses 25~48 en sortie via RF2
* Prend en charge l'encodage RS (204,188)
* Prend en charge le réglage précis de la PCR/le filtrage CA, le remappage PID et l'édition PSI/SI
* Gestion de réseau basée sur le Web
Tableau des principes internes
Illustration des paramètres du transporteur
Caractéristiques
Saisir
Saisir
Multiplexeur
Protocole de transport
Max 1536 IP via 3 ports GE [ports bidirectionnels Data 1 et Data 2, port Data (situé sur le panneau avant), chaque port peut entrer max 512 IP] Port Ethernet auto-adaptatif 100/1000M (interface SFP en option)
TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3
Taux de transmission Max 840 Mbps pour chaque entrée GE
Canal d'entrée 1536
Canal de sortie 48
Remappage des PID max. 512 par canal de sortie
Remappage PID (automatique/manuel en option)
Fonctions
Ajustement précis de la PCR
Génération automatique de tableaux PSI/SI
Brouillage
Paramètres
CA simulcrypt max. 6
Norme de brouillage ETR289, ETSI 101 197, ETSI 103 197
Chaîne brouillée 12
Connexion
Section modulateur
DVB-C
Canal QAM
Modulation
Paramètres
Connexion locale/à distance
J.83A
J.83B/C
Constellation : 16/32/64/128/256QAM
Bande passante : 8M
Constellation : 64/256QAM
Bande passante : 6 M
48 porteuses non adjacentes
Norme de modulation EN300 429/UIT-T J.83A/B/C
3600~7000Ksps, pas de 1ksps
Débit de symboles
5057Ksps (J.83B, 64QAM)
5361Ksps (J.83B, 256QAM)
Constellation 16, 32, 64, 128, 256QAM
FEC RS (204, 188)
Interface
Sortie RF
Sortie TS
Système
2 ports de sortie de type F pour 48 porteuses, 75Ω
Porteuse 1 à 24 via RF1, 25 à 48 via RF2
Portée RF 50~960 MHz, pas de 1 kHz
Niveau de sortie -20 dBm à +10 dBm (87 à 117 dbµV), pas de 0,1 dB
MER ≥ 40 dB
48 sorties IP sur UDP/RTP/RTSP, unicast/multicast, 2*100/1000M
auto-adaptation, ports Ethernet (SFP).
IP 1~24 en sortie via Data1, IP 25~48 en sortie via Data2.
Logiciel de gestion de réseau (NMS) prenant en charge
Démission 420 mm × 440 mm × 44,5 mm (L x l x H)
Poids
Général
3kg
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Alimentation électrique CA 100 V ± 10 %, 50/60 Hz ou CA 220 V ± 10 %, 50/60 Hz
Consommation 15,4 W
