Modulateur IP QAM 16 en 1 32 en 1 NDS3332 (V2)
Présentation du produit

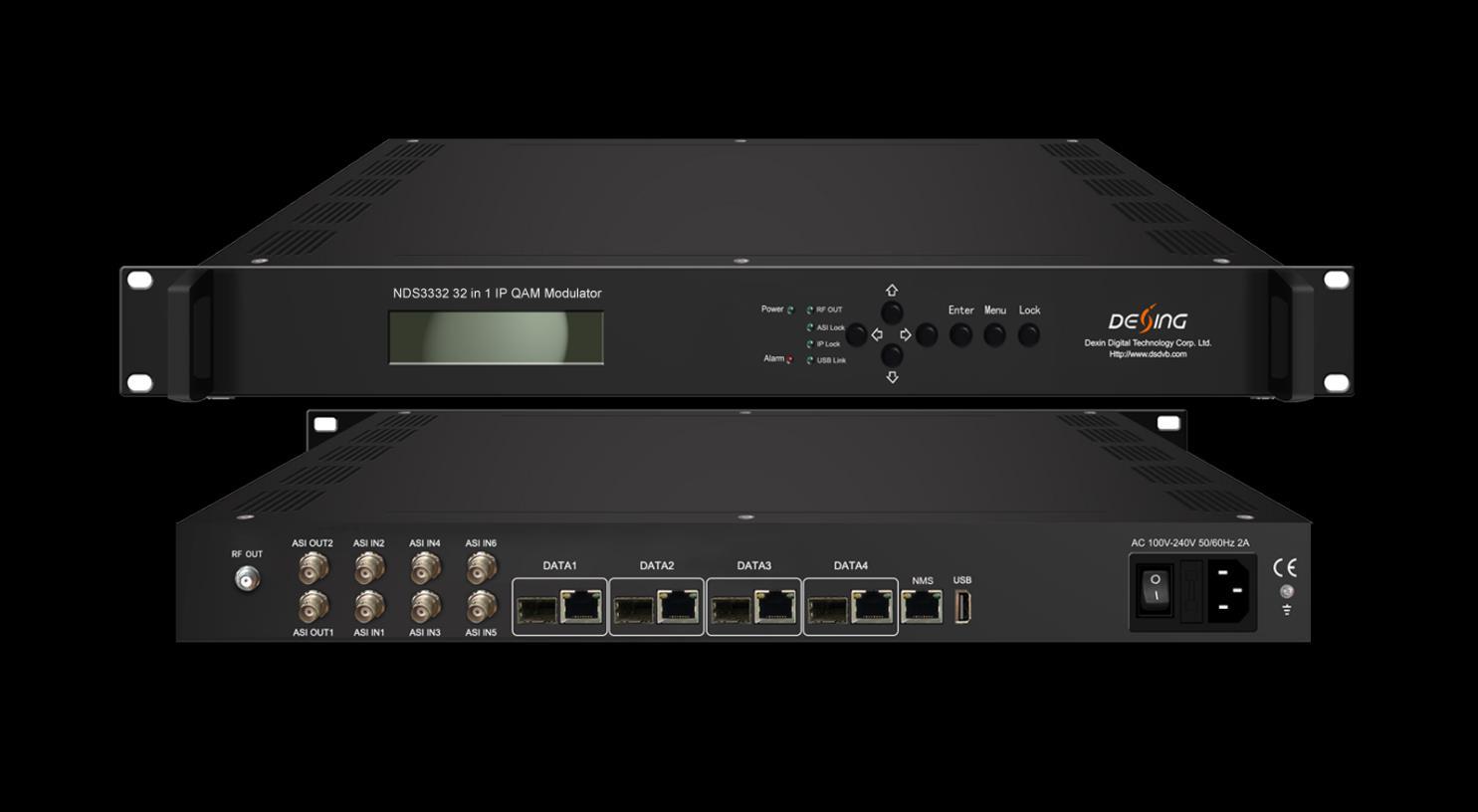

Le modulateur DVB-C 16 en 1 (ou 32 en 1) NDS3332 (V2) est un appareil tout-en-un développé par DEXIN. Il prend en charge un maximum de 1024 entrées IP via les 4 ports GE/SFP et également 6 entrées ASI. Après multiplexage, brouillage 16 (ou 32) et modulation DVB-C, il fournit 16 (ou 32) porteuses non adjacentes (50 MHz à 960 MHz), 2 sorties ASI et 16 ou 32 sorties IP (MPTS) comme miroir des porteuses. L'appareil se caractérise par un niveau d'intégration élevé, des performances élevées et un faible coût. Il est très adaptable au système de diffusion DTV de nouvelle génération.
Caractéristiques principales
* 4 ports GE/SFP (max 1024 IP en entrée)
Data1 est un port bidirectionnel, max 1024 IP en entrée, 16/32 IP en sortie
Ports Data2, 3 et 4 uniquement pour l'entrée
* Prend en charge un ajustement PCR précis
* Max 840 Mbps pour chaque entrée
* Prend en charge le réglage précis de la PCR/le filtrage CA, le remappage PID et l'édition PSI/SI
* Prend en charge jusqu'à 256 remappages PID par canal
* Prend en charge 6 entrées ASI et 2 sorties ASI
* Prise en charge de 16 (ou 32) TS multiplexés sur sortie UDP/RTP/RTSP
* Sortie 16 (ou 32) porteuses DVB-C non adjacentes, conforme aux normes DVB-C (EN 300 429) et ITU-T
J.83 A/B
* Prend en charge l'encodage RS(204,188)
* Prise en charge de la gestion de réseau basée sur le Web

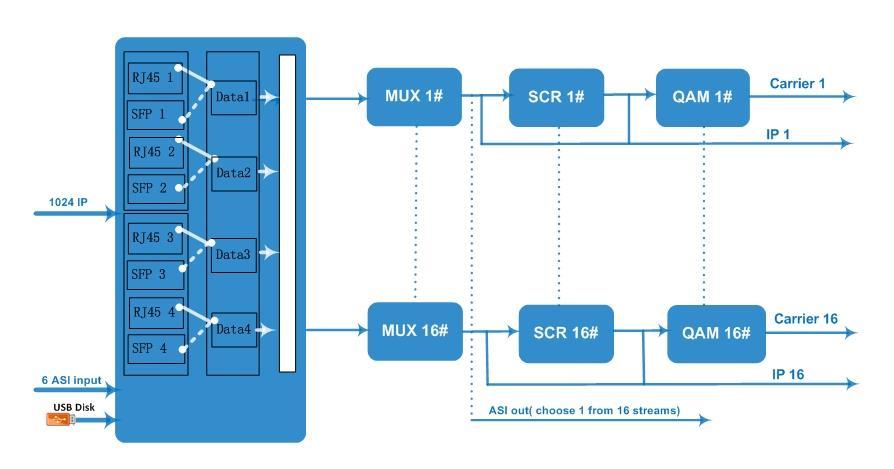

Tableau des principes internes Pour 16 transporteurs sortants :
Pour 32 transporteurs sortants :

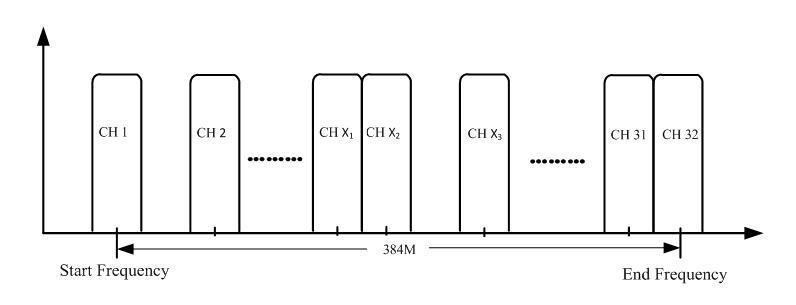

Illustration des paramètres du transporteur :
Caractéristiques
Saisir
Saisir
Multiplexeur
Brouillage
Paramètres
16/32 opérateurs DVB-C : 1 024 entrées IP max. via le port Ethernet 100/1 000 M Date1-Date4 (ou interface SFP en option). Chaque port de données peut recevoir jusqu'à 1 024 IP.
6 entrées ASI, interface BNC
Protocole de transport TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3
Taux de transmission Max 840 Mbps pour chaque entrée GE
Canal d'entrée 1024
Canal de sortie 16/32
Nombre maximal de PID 256 par canal
Remappage PID (automatique/manuel en option)
Modulation
Paramètres
Fonctions
Ajustement précis de la PCR
Génération automatique de tableaux PSI/SI
CA de chiffrement simultané max. 6
Norme de brouillage ETR289, ETSI 101 197, ETSI 103 197
Connexion Connexion locale/à distance
Section modulateur
DVB-C
J.83A
J.83B
Constellation : 16/32/64/128/256QAM
Bande passante : 8M
Constellation : 64QAM/ 256QAM
Bande passante : 6 M
Sortie RF
Sortie TS
Système
Général
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Canal QAM 16/32 porteuse non adjacente
Norme de modulation EN300 429/UIT-T J.83A/B (DVB-C)
Débit de symboles 5,0 à 7,0 Msps, pas de 1 ksps
Constellation 16, 32, 64, 128, 256QAM
FEC RS (204, 188)
Interface 1 port de sortie de type F pour porteuses 16/32, 75Ω
Portée RF 50~960 MHz, pas de 1 kHz
Niveau de sortie -20 dBm à +10 dBm (87 à 117 dbµV), pas de 0,1 dB
MER ≥ 40 dB
Sortie IP 16/32 sur UDP/RTP/RTSP, monodiffusion/multidiffusion, ports Ethernet
Data1 100/1000M
2 sorties ASI, une en miroir
Logiciel de gestion de réseau (NMS) prenant en charge
Démission 420 mm × 440 mm × 44,5 mm (L x l x H)
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Alimentation électrique CA 100 V ± 10 %, 50/60 Hz ou CA 220 V ± 10 %, 50/60 Hz
