Modulateur IP QAM 32 en 1 NDS3332 (avec 1 sortie RF)
Présentation du produit
Le modulateur IP QAM 32 en 1 NDS3332 est un appareil tout-en-un de modulation et de brouillage multiplexé de DEXIN. Il prend en charge un maximum de 1024 entrées IP via les 3 ports GE et 32 canaux de modulation QAM (DVB-C) de brouillage multiplexé avec des porteuses non adjacentes (50 MHz à 960 MHz) en sortie via l'interface de sortie RF. Sa conception modulaire à paiement à la demande et sa configuration flexible le rendent extrêmement évolutif, très fiable et très performant, le tout adaptable au système de diffusion CATV de nouvelle génération.
Caractéristiques principales
* 3 ports GE (max 1024 IP en entrée) :
Ports bidirectionnels Data1 et Data2, max 512 IP en entrée, 32 IP en sortie
Port de données (situé sur le panneau avant), max 128 IP en
* Max 840 Mbps pour chaque entrée GE
* Prend en charge le réglage précis de la PCR/le filtrage CA, le remappage PID et l'édition PSI/SI
* Prend en charge jusqu'à 256 remappages PIDS par canal
* Prise en charge de 32 sorties IP via Data1 et Data2 sur UDP/RTP/RTSP
* Sortie 32 porteuses QAM non adjacentes, conforme aux normes DVB-C (EN 300 429) et ITU-T J.83 A/B
* Prend en charge l'encodage RS (204,188)
* Prise en charge de la gestion de réseau basée sur le Web
Tableau des principes internes

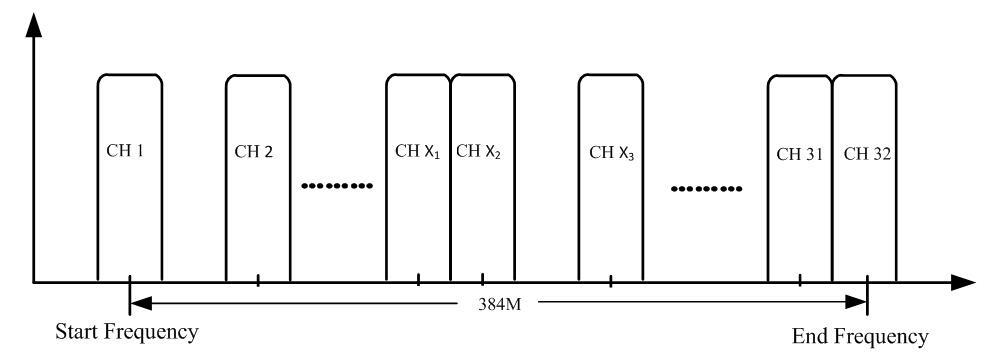

Illustration des paramètres du transporteur
Caractéristiques
Saisir
Saisir
Protocole de transport
Entrée IP max. 1024 via 3 ports Ethernet 100/1000M (port de données du panneau avant, données 1 et données 2) (interface SFP en option). Chaque port de données 1 ou 2 peut entrer un maximum de 512 IP, tandis que le port de données du panneau avant peut entrer un maximum de 128 IP
TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3
Taux de transmission Max 840 Mbps pour chaque entrée GE
Canal d'entrée 1024
Canal de sortie 32
Nombre maximal de PID 256 par canal
Multiplexeur
Fonctions
Brouillage
Paramètres
Remappage PID (automatique/manuel en option)
Ajustement précis de la PCR
Génération automatique de tableaux PSI/SI
CA de chiffrement simultané max. 4
Norme de brouillage
Connexion
Section modulateur
DVB-C
Modulation
Paramètres
Sortie RF
Sortie TS
Système
Général
ETR289, ETSI 101 197, ETSI 103 197
Connexion locale/à distance
J.83A
J.83B
Constellation : 16/32/64/128/256QAM
Bande passante : 8M
Constellation : 64QAM/ 256QAM
Bande passante : 6 M
Canal QAM 32 porteuses non adjacentes
Norme de modulation EN300 429/UIT-T J.83A/B (DVB-C)
Débit de symboles 5,0 à 7,0 Msps, pas de 1 ksps
Constellation 16, 32, 64, 128, 256QAM
FEC RS (204, 188)
Interface 1 port de sortie de type F pour 32 porteuses, 75Ω
Portée RF 50~960 MHz, pas de 1 kHz
Niveau de sortie -20 dBm à +10 dBm (87 à 117 dbµV), pas de 0,1 dB
MER ≥ 40 dB
32 sorties IP sur UDP/RTP/RTSP, monodiffusion/multidiffusion, 2 ports Ethernet 100/1000M (Data1 et Data2)
Logiciel de gestion de réseau (NMS) prenant en charge
Démission 420 mm × 440 mm × 44,5 mm (L x l x H)
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Alimentation électrique CA 100 V ± 10 %, 50/60 Hz ou CA 220 V ± 10 %, 50/60 Hz

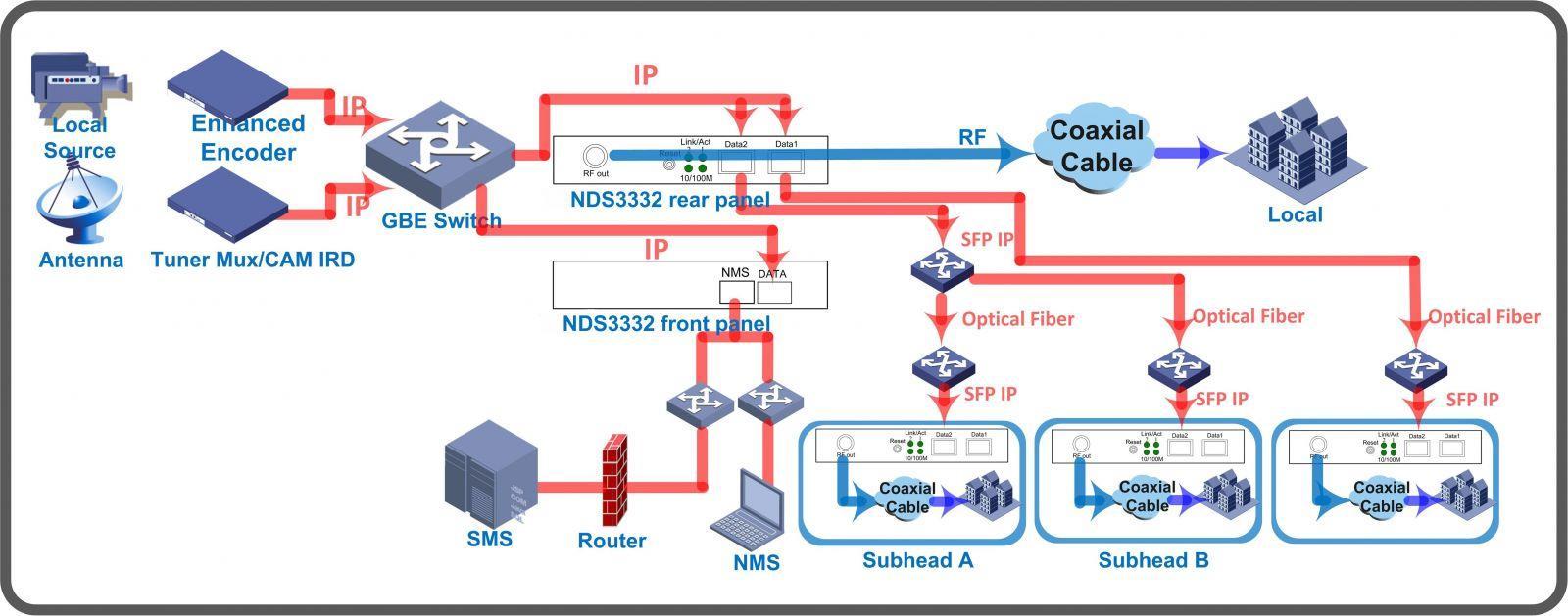

Exemple de connexion système (basée sur IP)
