Contour

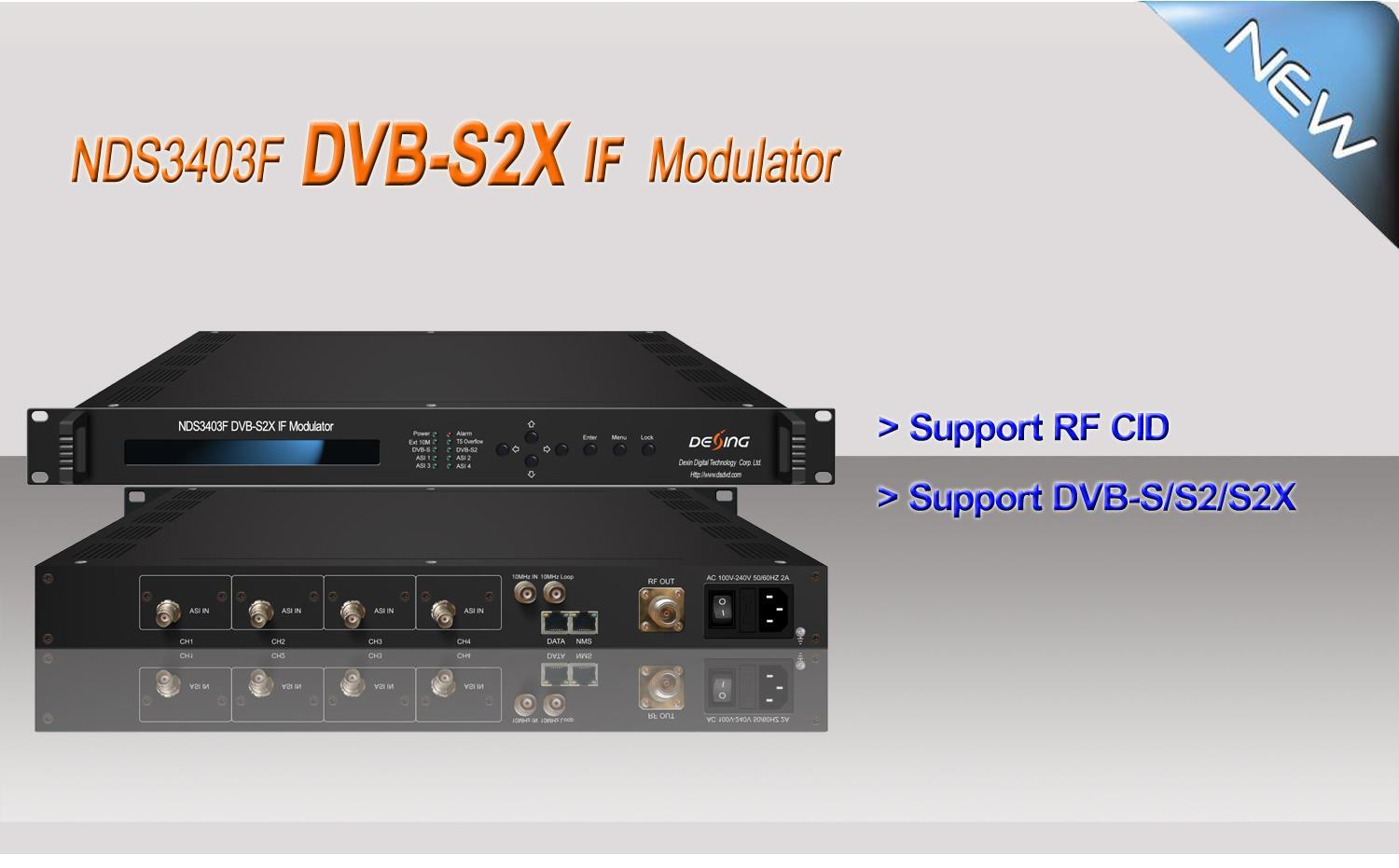

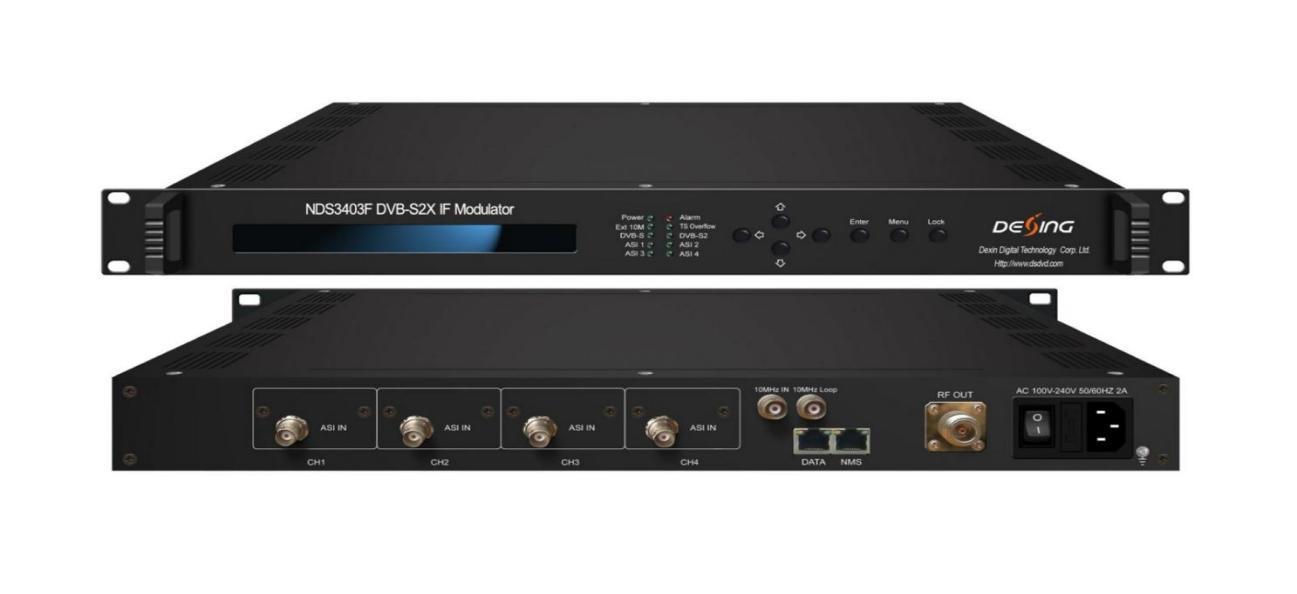

DEXIN NDS3403F est un modulateur hautes performances développé selon la norme DVB-S2X (EN302 307-2), qui est la norme de troisième génération des télécommunications européennes par satellite à large bande. Il permet de convertir alternativement les signaux d'entrée ASI et IP en sortie IF numérique DVB-S/S2/S2X.
Le mode de brouillage BISS est intégré à ce modulateur DVB-S2X, ce qui permet de distribuer vos programmes en toute sécurité. Il est facile d'accéder au contrôle local et à distance grâce au logiciel NMS et à l'écran LCD en façade.
Avec sa conception très rentable, le modulateur IF DEXIN NDS3403F DVB-S2X est largement utilisé pour la diffusion, les services interactifs, la collecte d'informations et d'autres applications par satellite à large bande.
Caractéristiques
* Entièrement conforme aux normes DVB-S (EN300 421), DVB-S2 (EN302 307-1) et DVB-S2X (EN 302 307-2)
* 4 entrées ASI prenant en charge la sauvegarde à chaud (3 pour la sauvegarde)
* Prise en charge de l'entrée de signal IP (100M)
* Constellations QPSK, 8PSK, 8APSK, 16APSK, 32APSK
* Prise en charge du paramètre RF CID (en option selon la commande)
* Oscillateur à cristal à température constante, stabilité jusqu'à 0,1 ppm
Contact : Tomleequan E-mail :
* Prise en charge du couplage d'une sortie d'horloge de 10 MHz via le port de sortie RF
* Prise en charge du brouillage BISS
* Prise en charge du contrôle local et à distance avec le serveur Web NMS
* Plage de fréquence de sortie : 50~960 MHz, pas de 1 kHz
Tableau des principes
Caractéristiques
Entrée ASI
Prise en charge des entrées TS par paquets de 188 octets
4 entrées ASI (3 ASI pour la sauvegarde)
Connecteur : BNC, impédance 75Ω
Entrée IP 1*Entrée IP (RJ45, 100M TS sur UDP)
Entrée 10 MHz 1 entrée 10 MHz (interface BNC)
Plage : 50 ~ 960 MHz, pas de 1 kHz
Sortie IF
Atténuation du niveau de sortie : -28,5 dBm~+3 dBm, pas de 0,5 dB
MER≥40dB
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Connecteur : type N, impédance 50Ω
Standard
Codage externe
Codage des canaux et modulatio n
Codage RS Codage BCH Codage BCH
Codage interne Convolutio n Codage LDPC
Constellatio n QPSK
QPSK, 8PSK, 16APSK, 32APSK
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
FEC/Taux de convolution
1/2, 2/3, 3/4, 5/6, 7/8
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Facteur de décroissance
0,2, 0,25, 0,35 0,2, 0,25 , 0,35
Débit de symboles 0,05 à 45 Msps
0,05 à 40 Méch./s (32 APSK) ; 0,05 à 45 Méch./s (16 APSK/8 PSK/QPSK )
Brouillage BISS Mode 1, Mode E
Serveur Web NMS
Système
Langue: Anglais
Mise à niveau du logiciel Ethernet
Divers Dimension
Codage LDPC
QPSK, 8PSK, 8APSK, 16APSK, 32APSK
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 , 23/36, 25/36, 13/18
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 , 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36 , 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
0,05, 0,10, 0,15, 0,2, 0,25, 0,35
0,05 à 40 Msps (32APSK, 32APSK-L) ; 0,05 à 45 Mbit/s (16APSK/8PSK/QPSK/16APSK-L/8APSK-L )
482 mm × 410 mm × 44 mm
Contact : Tomleequan E-mail :
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Pouvoir 100-240 VCA ± 10 %, 50 Hz-60 Hz
Guide de commande
+8613922702227
DVB-S/S2
DVB-S2X
Sortie RF (950-2150 MHz)
Sortie FI (50- 960 MHz)
