Modulateur DVB-S/S2/S2X NDS3403
Contour
DEXIN NDS3403 est un modulateur hautes performances développé selon la norme DVB-S2X (EN302 307-2), qui est la norme de troisième génération des télécommunications par satellite à large bande européennes. Il permet de convertir alternativement les signaux d'entrée ASI et IP en sortie RF numérique DVB-S/S2/S2X. Le mode de brouillage BISS est intégré à ce modulateur DVB-S2X, ce qui permet de distribuer vos programmes en toute sécurité. Il est facile d'accéder au contrôle local et à distance grâce au logiciel NMS et à l'écran LCD en façade.
Avec sa conception très rentable, le modulateur DEXIN NDS3403 DVB-S2X est largement utilisé pour la diffusion, les services interactifs, la collecte d'informations et d'autres applications par satellite à large bande.
Caractéristiques
* Entièrement conforme aux normes DVB-S (EN300 421), DVB-S2 (EN302 307) et DVB-S2X (EN 302 307-2)
* 4 entrées ASI prenant en charge la sauvegarde (3 pour la sauvegarde) et 1 entrée de signal IP (1000/100M) pour le remux
* Constellations QPSK, 8PSK, 8APSK, 16APSK, 32APSK
* Prise en charge du paramètre RF CID (en option selon la commande)
* Oscillateur à cristal à température constante, stabilité jusqu'à 0,1 ppm
* Prise en charge du couplage d'une sortie d'horloge de 10 MHz via le port de sortie RF
* Prise en charge d'une sortie d'alimentation 24 V via le port de sortie RF
* Prise en charge du brouillage BISS
* Prise en charge du contrôle local et à distance avec le serveur Web NMS
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :
* Prise en charge de la transmission SFN TS
Tableau des principes
Caractéristiques
Prise en charge des entrées TS par paquets de 188/204 octets
Entrée ASI
4 entrées ASI, prenant en charge la sauvegarde
Connecteur : BNC, impédance 75Ω
Entrée IP 1*Entrée IP (RJ45, 1000/100M TS sur UDP)
Entrée 10 MHz
Multiplexage
1 entrée 10 MHz (interface BNC)
Remappage PID maximal 128 entrées par canal
Remappage PID (automatiquement ou manuellement)
Sortie RF
Codage des canaux et modulation
Fonction
Ajustement précis de la PCR
Modifier les tables PSI/SI (PAT/PMT/SDT/CAT/NIT)
Gamme RF : 950 ~ 2150 MHz, pas de 10 kHz
Atténuation du niveau de sortie : -27,5 dBm~-1,5 dBm, pas de 0,5 dB
MER≥40dB
Connecteur : type N, impédance 50Ω
Standard DVB-S DVB-S2 DVB-S2X
Codage externe
Codage interne
Codage RS Codage BCH
Convolution Codage LDPC
Codage BCH
Codage LDPC
Constellation QPSK QPSK, 8PSK, 16APSK, 32APSK QPSK, 8PSK, 8APSK, 16APSK, 32APSK
FEC/Taux de 1/2, 2/3, 3/4, QPSK : 1/2, 3/5, 2/3, QPSK : 1/2, 3/5, 2/3, 3/4, 4/5,
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
convolution 5/6, 7/8 3/4, 4/5, 5/6, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
, 23/36, 25/36, 13/18
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 , 1/2 L, 8/15 L, 5/9 L, 26/45, 3/5, 3/5 L, 28/45, 23/36, 2/3 L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Facteur de décroissance
Débit de symboles
Brouillage BISS
Système
0,2, 0,25, 0,35 0,2, 0,25, 0,35 0,05, 0,10, 0,15, 0,2, 0,25, 0,35
0,05 à 45 Msps
Mode 1, Mode E, Mode 0
Serveur Web NMS
Langue: Anglais
0,05 à 40 Méch./s (32 APSK) ; 0,05 à 45 Méch./s (QPSK/8PSK/16APSK)
Mise à niveau du logiciel Ethernet
Puissance de sortie 24 V via le port de sortie RF
Dimension
Divers
0,05 à 40 Méch./s (8 APSK/32 APSK)
0,05 à 45 Msps (8 PSK/QPSK/16 APSK)
482 mm × 410 mm × 44 mm
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Pouvoir
Guide de commande
100-240 VCA ± 10 %, 50 Hz-60 Hz
Sortie RF (950-2150 MHz)
Sortie FI (50- 960 MHz)

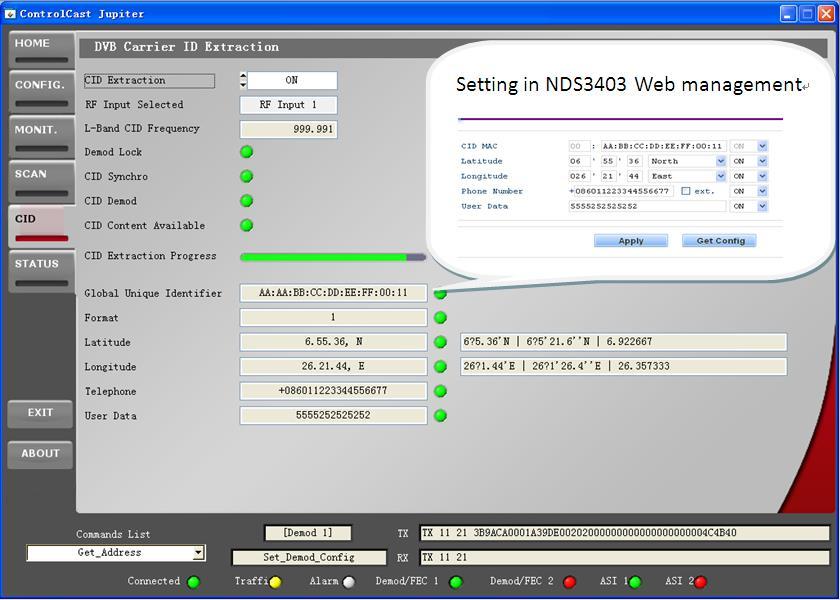

ILLUSTRATION D'UN EXEMPLE DE TEST CID
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
À propos de nous
FMUSER est une société spécialisée dans les systèmes de diffusion et de transmission télévisuelle et l'inté gration de systèmes IPTV hôteliers. La société a été créée en 2009 et a servi plus de 180 pays à travers le monde. Plus de 20 000 stations de télévision, stations de radio et clients hôteliers de différents pays.
