Modulateur DVB-T/(T) NDS2406G
Contour
Le modulateur DVB-T/(T) NDS2406G est notre nouveau produit développé conformément à la norme DVB-T/(T). Grâce à sa technologie de modulation avancée, ce modulateur peut exploiter efficacement les ressources du spectre terrestre et permettre de fournir des signaux fiables pour les appareils fixes, mobiles et portables. Par rapport au DVB-T, la capacité du canal est augmentée de 30 % sous le seuil de rapport porteuse/bruit (CNR) similaire.
De plus, cet appareil peut être mis à niveau et contrôlé via un système réseau, ce qui lui permet d'être largement utilisé dans la mise en place d'un réseau de diffusion numérique et de fournir de bons signaux pour les laboratoires scientifiques et les décodeurs DVB-T/(T).

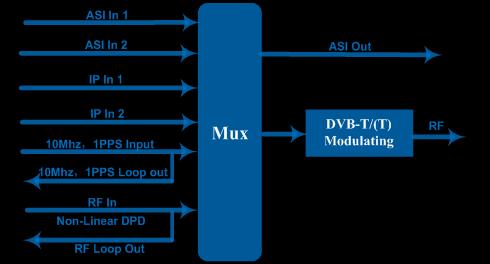

Tableau de principe
Caractéristiques
* Entièrement conforme aux normes EN302 755 et EN300 744
* 2 ports d'entrée ASI
* 2 entrées IP via le protocole UDP
* Entrée/sortie en boucle 10 MHz, entrée/sortie en boucle 1 PPS
* Sortie RF DVB-T/(T) sur un seul appareil
* Prend en charge un seul PLP
* Soutenir MISO et SISO
* Prise en charge du mode réseau MFN
* Prend en charge la prédistorsion numérique non linéaire (DPD)
* Oscillateur à cristal à température constante, stabilité jusqu'à 0,1 ppm
* Prise en charge du bypass et du pass-through PID (option)
* Fonctionnement du clavier et écran LCD
* Système de gestion de réseau Web
Caractéristiques
Entrée TS sur 2 ports ASI et 2 ports IP (UDP)
Saisir
Entrée et sortie d'horloge de référence 10 MHz, interface BNC
Entrée et sortie en boucle 1PPS, interface BNC
Multiplexage (option)
Remappage PID maximal 128 entrées par canal
Remappage PID (automatiquement ou manuellement)
Fonction
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Standard EN302 755
Mode
Mode A : PLP unique ;
Constellation PLP
Constellations
DVB-T
Modulation
Sortie RF
Système
Général
DVB-T
QPSK, 16QAM, 64QAM, 256QAM (normal ou tourné)
postérieures L1 BPSK, QPSK, 16QAM, 64QAM
Longueur FEC Court (16 Ko), Normal (64 Ko)
Taux FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Modèle pilote PP1 - PP8
Intervalle de garde
Mode FFT
1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
1 000, 2 000, 4 000 8k, 16k, 32k (normal ou étendu)
Bande passante 5 MHz, 6 MHz, 7 MHz, 8 MHz
Mode réseau NPF
Standard EN300 744 FFT 2K, 8K
Bande passante 5 MHz, 6 MHz, 7 MHz, 8 MHz
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Mode réseau NPF
Connecteur Type N, impédance 50 Ω
Gamme RF 150~999 MHz, pas de 1 Hz
Niveau de sortie
ATT -15~+5 dBm, pas de 0,1 dB
MER > 43 dB
Niveau des épaules >56 dB
Écran LCD, clavier et gestion du réseau Web
Prise en charge de la mise à niveau du logiciel via le réseau
Démission (L*L*H) 482 mm × 410 mm × 44 mm
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Alimentation électrique CA 220 V ± 10 %, 50/60 Hz

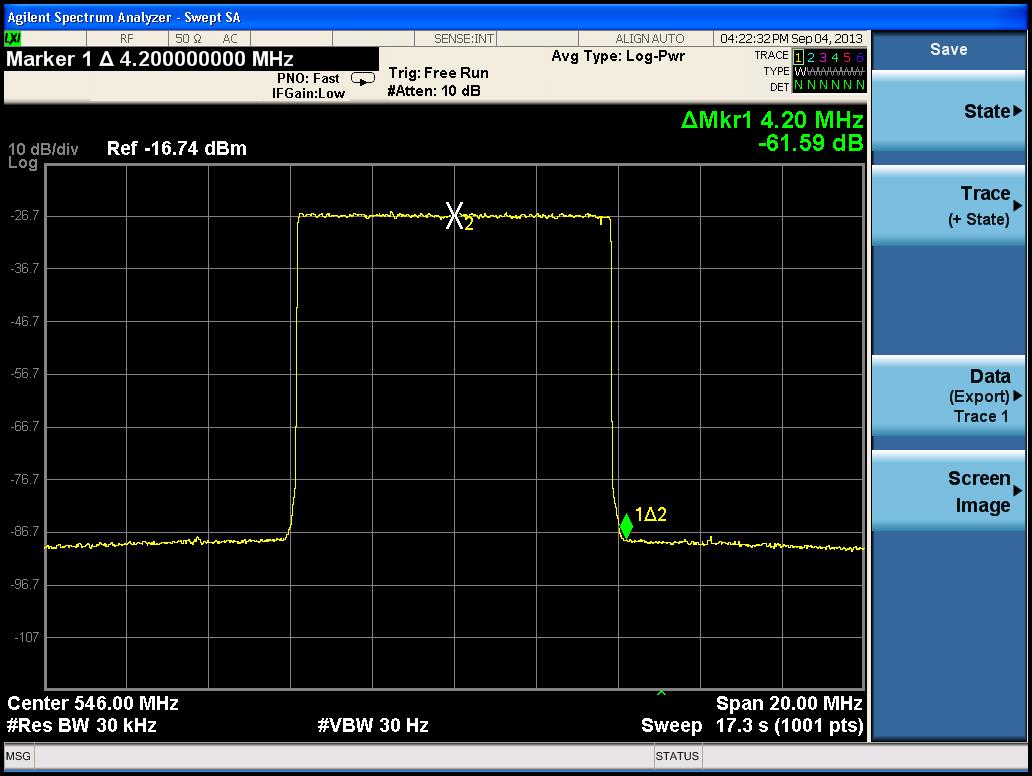

Niveau d'épaule avec DPD activé :
