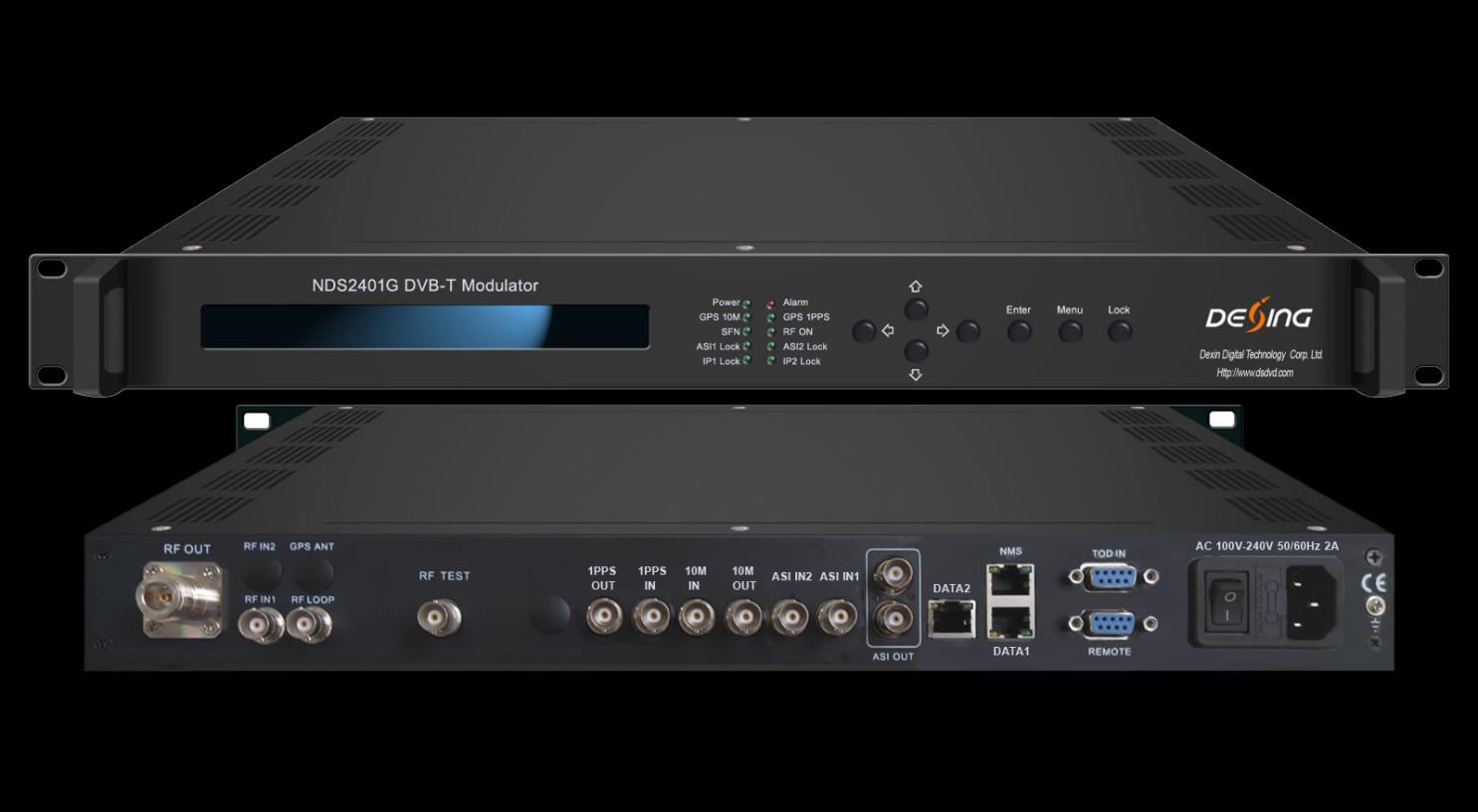

Modulateur DVB-T NDS2401G
Contour
Le modulateur DVB-T NDS2401G est un modulateur hautes performances développé selon la norme DVB-T (EN300744). Il adopte une structure de trame avancée, un codage de canal et une technologie de modulation. Il prend en charge à la fois le MFN (réseau multifréquence) et le SFN (réseau monofréquence).
Afin d'améliorer les performances de sortie de l'émetteur, ce modulateur DVB-T peut prendre en charge la prédistorsion numérique non linéaire. De plus, cet appareil facilite le contrôle local et à distance avec un logiciel Web.
Caractéristiques
1. Entièrement conforme à la norme DVB-T (EN300744)
2. 2 entrées ASI et 2 entrées IP (DATA1 et DATA2) pour entrée de sauvegarde à chaud, 1 entrée RF, horloge de référence 10 MHz et 1 entrée PPS
3. Prise en charge de SFN et MFN
4. Mode de transmission : 2k, 8k
5. Bande passante de transmission 5M, 6M, 7M et 8M
6. Excellentes performances en termes de bruit de phase et de MER, MER≥42db
7. Prise en charge de l'inversion du spectre
8. Plage de sortie RF 50~1000MHz, pas de 1Hz
9. Prend en charge la prédistorsion numérique non linéaire adaptative (DPD)
10. Oscillateur à cristal à température constante, la stabilité de fréquence est élevée jusqu'à 0,1 ppm
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
11. Écran LCD pleine taille sur le panneau avant, clavier et gestion Web
Caractéristiques
2 entrées ASI et 2 entrées IP, vous ne pouvez sélectionner qu'une seule entrée comme source, mais les 4 ports d'entrée sont des sauvegardes à chaud
IP avec protocole UDP/RTP, avec Multicast/Unicast
Saisir
IP avec fonction de réglage PCR également
Entrée d'horloge de référence GPS 10 MHz, port BNC
Entrée GPS 1PPS, port BNC
1 entrée RF pour DPD -25dbm~+5dbm
Standard
Modulation
EN300 744
FFT 2K, 8K
Bande passante 5M, 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde
1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Interface
Gamme RF
Sortie RF
Type N, impédance 50Ω
50~1000MHz, pas de 1Hz
Niveau de sortie RF -15 dbm~+5 dbm, pas de 0,1 db
Décalage du niveau RF -3dbm~+3dbm, pas de 0,1db
MER
Sortie ASI
≥ 42 dB
2 ports de sortie ASI pour le passage du signal d'entrée ASI, les deux sorties ASI sont identiques
DPD non linéaire amélioration ACPR de plus de 10 dB (normalement)
Système
Général
Affichage LCD et fonctionnement du clavier, gestion Web
Mise à niveau du logiciel via le port NMS
Démission (L*L*H) 440 mm × 414 mm × 44,5 mm
Poids 4,9 kg
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Alimentation électrique
CA 110 V ± 10 %, 50/60 Hz ou CA 220 V ± 10 %, 50/60 Hz
Consommation d'énergie À tester
Tableau des principes
