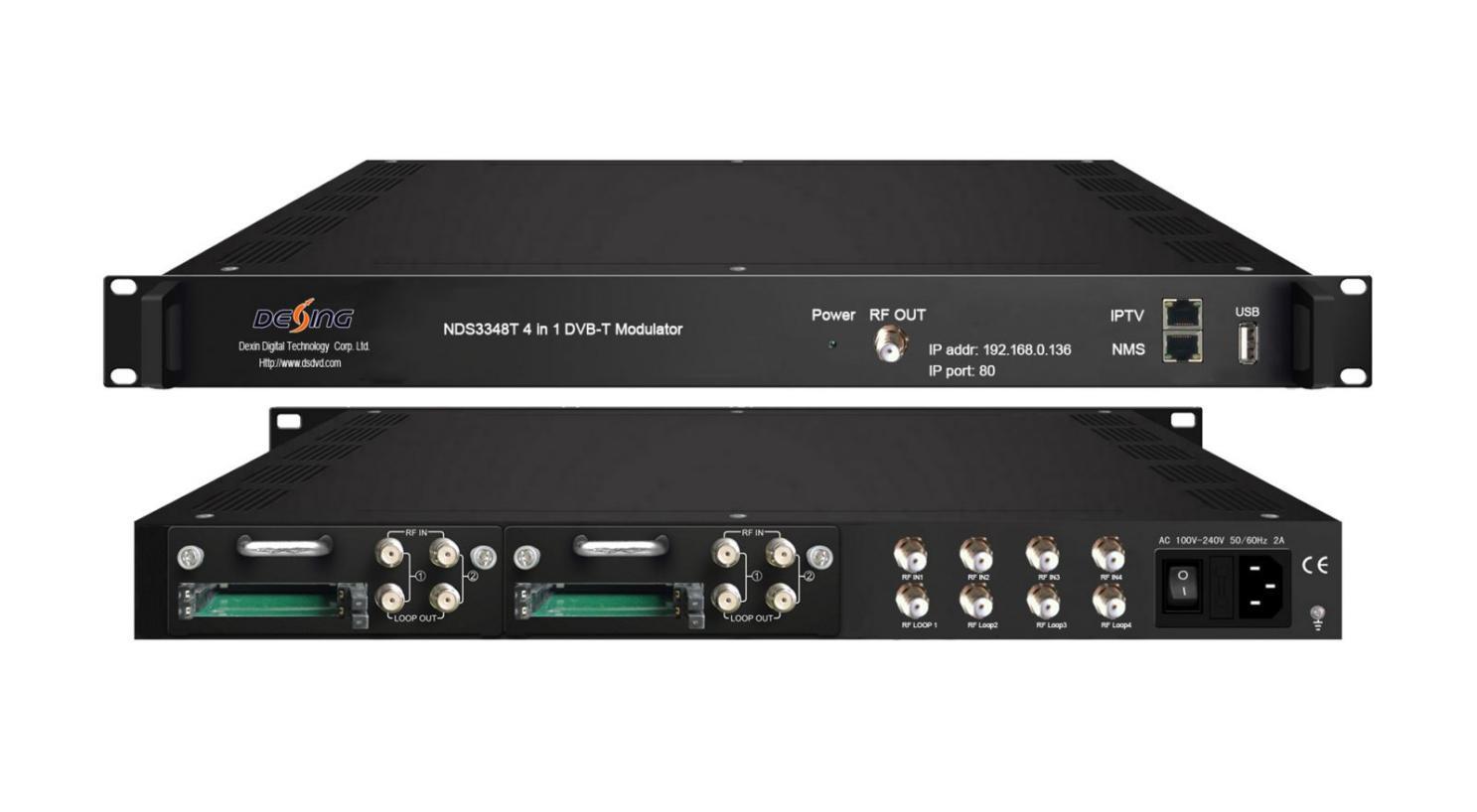

Modulateur DVB-T 4 en 1 NDS3348T
Sa production est temporairement arrêtée, et la date de reprise de la production n'est pas encore fixée.
Contour
Le NDS3348T est un modulateur DVB-T hautes performances et économique conçu par Dexin. Il dispose de 8 entrées tuner. Après le processus de multiplexage et de modulation, il fournit 4 sorties porteuses DVB-T non adjacentes via un port RF. Pour répondre aux diverses exigences des clients, cet appareil est également équipé d'un port de données pour l'entrée et la sortie IP via UDP et RTP. Sa conception de structure enfichable facilite grandement le changement de modules selon les besoins. De plus, les quatre CAM/CI accompagnés et les modules BISS peuvent décrypter les programmes d'entrée de 8 tuners et IP.
Le NDS3348T peut être mis à niveau et contrôlé via un système réseau, ce qui lui permet d'être largement utilisé dans le réseau de diffusion numérique et de fournir de bons signaux pour les laboratoires scientifiques et les décodeurs DVB-T.
Caractéristiques
* 4 Tuner (DVB-C/T/(T)/S/S2/S2X/ISDBT en option) + 4 Tuner avec CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT en option)
* Module de démodulation (4*RF/Loop out + 4*CAM + 4*Smartcard)
* Un CAM peut décrypter plusieurs programmes à partir de tuners et d'IP
* Entrée IP maximale de 128 (MPTS/SPTS) sur protocole UDP et RTP
* 4 groupes multiplexés + 4 groupes modulants DVB-T
Contact : Tomleequan E-mail :
* 128 entrées IP, 4 sorties IP MPTS (version 1) ; ou : 32 sorties IP SPTS, sans entrée IP ni sortie MPTS (version 2)
* Prise en charge du décryptage BISS
* Prise en charge du réglage PCR précis, du remappage PID, de la reconstruction et de l'édition PSI/SI, du filtrage PID A/V
* Gestion NMS basée sur le Web
Tableau des principes
Caractéristiques
Saisir
4 tuners (DVB-C/T/(T)/S/S2/S2X/ISDBT en option) + 4 tuners avec CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT en option) ; 128 entrées IP (SPTS/MPTS) sur UDP et RTP, RJ45, 1000M/100M, Unicast/Multicast (l'entrée IP est uniquement pour la version 1)
Fréquence d'entrée 60 ~ 890 MHz
DVB-C
Section Tuner Tuners multi-modes commutables (Nouveau)
DVB-T/(T)
ISDB-T
Tuner
DVB-S/S2
DVB-S
Standard J.83A, J.83C J.83B
Constellation 16/32/64/128/256 QAM 64/256 QAM
Fréquence d'entrée 60 ~ 890 MHz
Bande passante 6/7/8 M
Fréquence d'entrée 60 ~ 890 MHz
Fréquence d'entrée 950 à 150 MHz
Débit de symboles 0,5 à 45 Msps
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
DVB-S2
Intensité du signal -65~-25dBm
Démodulation
FEC 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Fréquence d'entrée 950 à 2150 MHz
Débit de symboles
QPSK : 1 à 45 Msps ; 8PSK : 0,5 à 45
Msps
Taux de code 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK
Fréquence d'entrée 950 à 2150 MHz
Débit de symboles 0,5 à 45 Msps
DVB-S
Intensité du signal - 65- -25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit binaire
d'entrée maximal ≤129 Mbps
Fréquence
d'entrée 950 à 2150 MHz
Débit de symboles
Tuner
DVB-S/S2/S2X (Nouveau)
DVB-S2
FEC
QPSK/8PSK/16APSK : 0,5 à 45 Msps
32APSK : 0,5 à 40 Méch./s ;
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤129 Mbps
Fréquence
d'entrée 950 à 2150 MHz
Débit de symboles
DVB-S2X
FEC
QPSK/8PSK/16APSK : 0,5 à 45 Msps
8APSK : 0,5 à 40 Msps
32APSK : 0,5 à 40 Msps
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9,
ATSC-T
9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Débit binaire d'entrée maximal ≤129 Mbps
Fréquence d'entrée 54 à 858 MHz
Bande passante 6M
Décryptage CAM/CI 4 ensembles
Décryptage
BISS
Multiplexage
Mode 1, Mode E (décryptage de programmes individuels)
Remappage PID maximal 256 par canal d'entrée
Filtrage PID A/V
Remappage PID
Fonction
Modulation DVB-T
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Standard EN300744
Mode FFT 2K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8 MER ≥ 42 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
Diffuser
Système
Sortie combinée de 4 porteuses non adjacentes DVB-T, limitation de bande passante totale de 40 M
Niveau de sortie RF -28~-3 dBm (79~104 dbµV), pas de 0,1 dB
Protocole UDP et RTP (RJ45, 1000M/100M Unicast/Multicast)
4*sorties MPTS Version 1 ;
Sortie 32*SPTS Version 2
Prise en charge NMS basée sur le Web
Mise à niveau du logiciel Ethernet
Général Dimension
482 mm × 300 mm × 44,5 mm (L x P x H)
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Température
0~45℃(fonctionnement) ; -20~80℃(stockage)
Pouvoir CA 100 V ± 1 050/60 Hz ; CA 220 V ± 10 %, 50/60 Hz
Guide de commande
Entrée IP
Sortie IP
À propos de nous
Version 1
Entrée 128 SPTS/MPTS
Sortie 4 MPTS
N / A
Version 2
Sortie 32 SPTS
