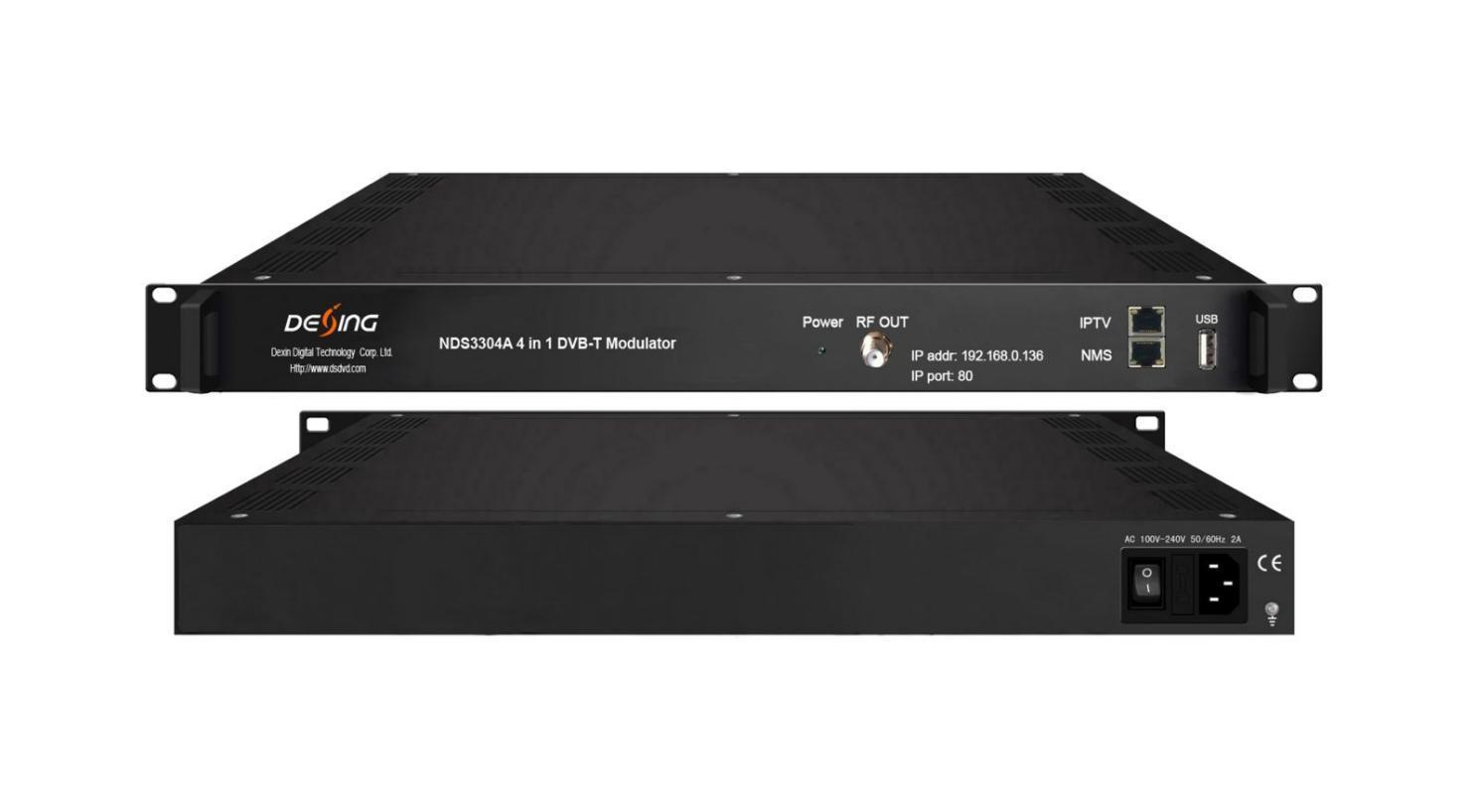

Modulateur DVB-T 4 en 1 NDS3304A
Contour
Le NDS3304A est un modulateur DVB-T économique développé selon la norme DVB-T (EN300744). Il dispose de 128 entrées IP. Après le processus de multiplexage et de modulation, il fournit 4 porteuses DVB-T non adjacentes (50 MHz à 960 MHz) en sortie via l'interface de sortie RF. Pour répondre aux diverses exigences des clients, cet appareil est également équipé d'un port de données pour 4 sorties MPTS sur UDP et RTP. Il est très adaptable au système de diffusion DTV de nouvelle génération.
Caractéristiques
* Prise en charge d'un maximum de 128 entrées IP (MPTS/SPTS) via les protocoles UDP et RTP
* Prise en charge de 4 groupes de multiplexage + 4 groupes de modulation DVB-T
* 4*Sortie porteuse non adjacente DVB-T
* 4 sorties IP (MPTS) sur protocole UDP et RTP
* Fonctions de multiplexage et de modulation intégrées
* Prise en charge précise du réglage PCR/remappage PID/reconstruction et édition PSI/SI
* Gestion NMS basée sur le Web

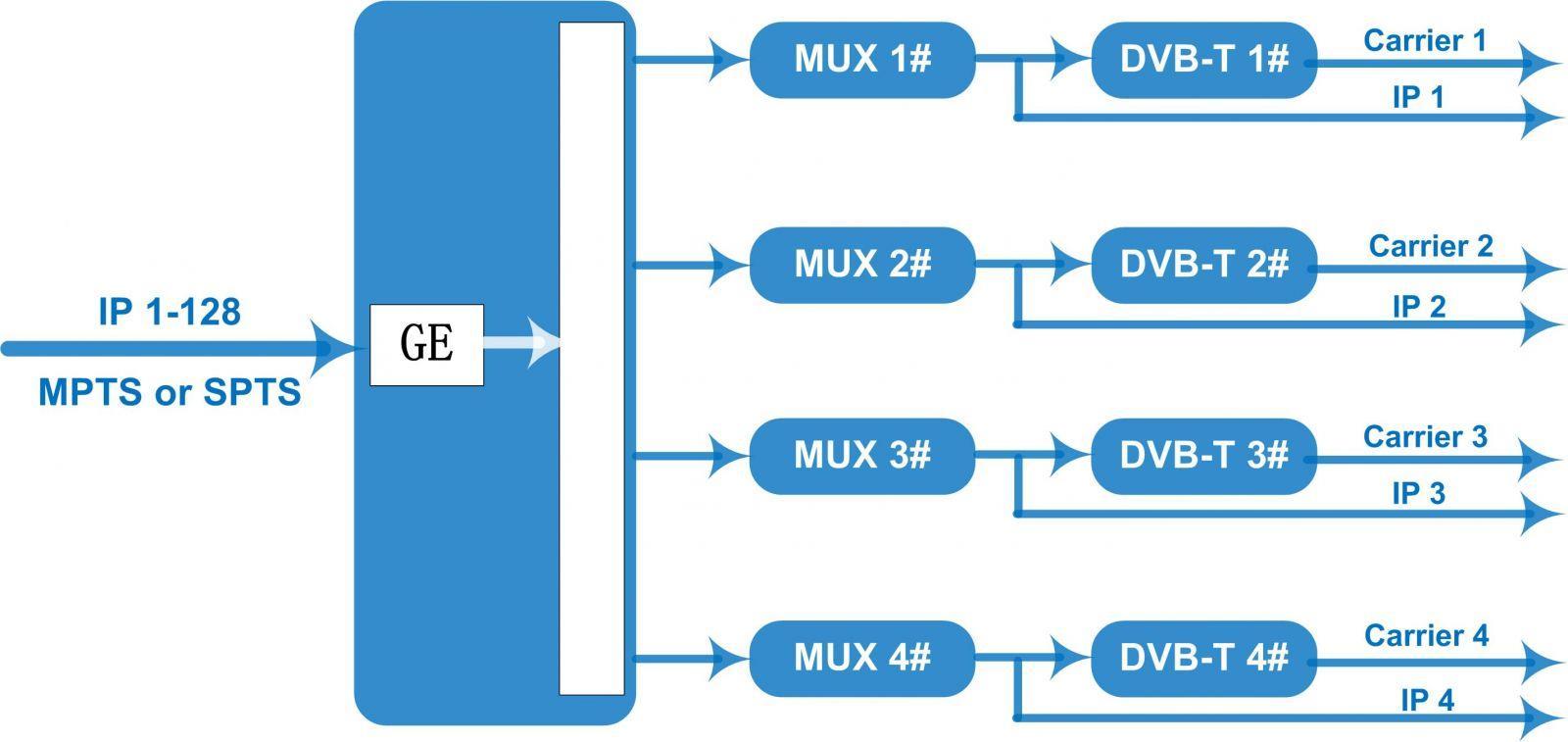

Tableau des principes
Caractéristiques
Saisir 128 entrées IP (SPTS/MPTS) sur UDP et RTP, RJ45, 1000M/100M, Unicast/Multicast
Remappage PID maximal 256 par canal d'entrée
Multiplexage
Fonction
Modulation DVB-T
Remappage PID
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Standard EN300744
Mode FFT 2K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde
FEC
1/4, 1/8, 1/16, 1/32
1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
Fréquence RF 50~960MHz, pas de 1KHz
1 port RF
Sortie RF
Niveau de sortie
Sortie combinée de 4 porteuses non adjacentes DVB-T, limitation de bande passante totale de 40 M
RF -28~ -3 dBm, pas de 0,1 dB
Stream Out 4*MPTS sur UDP et RTP en sortie (RJ45, 1000M/100M Unicast/Multicast)
Système
Fonctionnement LCD/clavier et prise en charge NMS basée sur le Web
Mise à niveau du logiciel Ethernet
Général
Dimension (L*P*H)
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
482 mm × 300 mm × 44,5 mm
Température 0~45℃(fonctionnement) ; -20~80℃(stockage)
Alimentation électrique
À propos de nous
CA 100 V ± 1 050/60 Hz ; CA 220 V ± 10 %, 50/60 Hz
