Modulateur DVB-T (DVB-C) 4 en 1 NDS3348TS (NDS3348CS)
Contour
Le NDS3348TS (NDS3348CS) est un modulateur DVB-T (DVB-C en option) hautes performances et économique conçu par Dexin. Il prend en charge les entrées de tuner DVB-S2 (DVB-(T) en option), après multiplexage, brouillage (uniquement pour DVB-C) et processus de modulation, puis il fournit 4 sorties RF. Pour répondre aux diverses exigences des clients, cet appareil est également équipé de 128 entrées IP et de 4 sorties MPTS sur UDP et RTP. Sa conception de structure enfichable facilite grandement le changement de modules selon les besoins. De plus, le NDS3348TS (NDS3348CS) peut prendre en charge le décryptage Biss et peut être mis à niveau et contrôlé via un système réseau, ce qui lui permet d'être largement utilisé dans la mise en place d'un réseau de diffusion numérique et de fournir de bons signaux pour les laboratoires scientifiques et les décodeurs DVB-T.
Caractéristiques
* 12 ports d'entrée pour tuner DVB-S2 FTA Version I
* 12 ports d'entrée pour tuner DVB-(T) Version II
* 8 tuners DVB-S2 FTA + 4 entrées tuners DVB-(T) Version III
* 8 entrées tuner DVB-(T) FTA + 4 entrées tuner DVB-S2 Version IV
* Prise en charge d'un maximum de 128 entrées IP (MPTS/SPTS) via les protocoles UDP et RTP
* Prise en charge du décryptage Biss
* Prise en charge du multiplexage 4 groupes + modulation DVB-T 4 groupes NDS3348TS
* Prise en charge de 4 groupes de multiplexage + 4 groupes de brouillage + 4 modulations DVB-C NDS3348CS
* 4 sorties porteuses DVB-T/C et 4 sorties IP (MPTS) sur protocole UDP et RTP
* Fonctions de démodulation et de multiplexage intégrées
* Prise en charge d'un ajustement PCR précis
* Prise en charge du filtrage PID A/V (pour NDS3348TS), remappage PID
* Prise en charge de la reconstruction et de l'édition PSI/SI
* Gestion NMS basée sur le Web

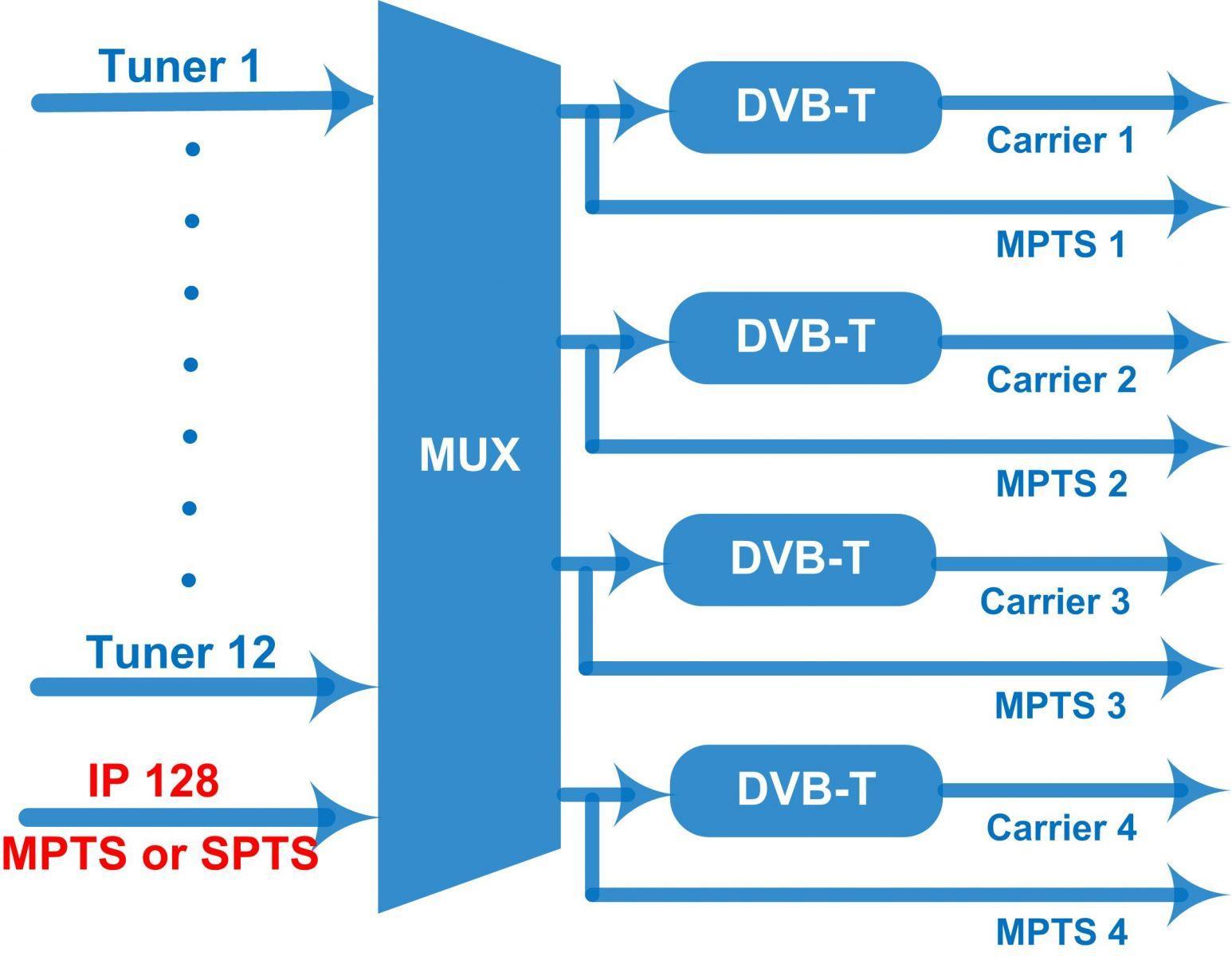

Diagramme de principe du DVB-T NDS3348TS
Diagramme de principe DVB-C NDS3348CS
Caractéristiques
12 ports d'entrée pour tuner DVB-S2 FTA Version I
12 ports d'entrée pour tuner DVB-T Version II
8 tuners DVB-S2 FTA + 4 entrées tuners DVB-T Version III
Saisir
8 entrées tuner DVB-T FTA + 4 entrées tuner DVB-S2 Version IV 128 entrées IP (SPTS/MPTS) sur UDP et RTP, RJ45, 1000M/100M Unicast/Multicast
Fréquence d'entrée 950-2150 MHz
Débit de symboles 2-45 Msps
DVB-S
Section Tuner
DVB-S2
DVB-T/(T)
Intensité du signal -65~-25dBm
Démodulation FEC 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Fréquence d'entrée 950-2150 MHz
Débit de symboles QPSK 1 à 45 Mbauds ; 8PSK 2 à 30 Mbauds
Taux de code 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK
Fréquence d'entrée 30 MHz à 999,999 MHz
Bande passante 6M, 7M, 8M
Décryptage BISS Mode 1, Mode E (jusqu'à 850 Mbps) (décryptage de programmes individuels)
Multiplexage Remappage PID 256 par canal d'entrée
maximal
Fonction
Modulation
DVB-T
DVB-C
Remappage PID
Filtrage PID A/V (pour NDS3348TS)
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Standard EN300744
Mode FFT 2K,
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
Sortie combinée de 4 porteuses adjacentes DVB-T, limitation de bande passante totale de 40 M
Niveau de sortie RF -28~-3 dBm (79~105 dbµV), pas de 0,1 dB
Standard J.83A (DVB-C), J.83B,
MER ≥ 43 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie RF -25~-1dbm (82~106 dbµV), pas de 0,1db
Débit de symboles 5.000~7.000Msps réglable
Sortie RF
Sortie combinée de 4 porteuses adjacentes DVB-C, limitation de bande passante totale de 40 M
J.83A
J.83B
Constellation 16/32/64/128/256 QAM 64/256 QAM
Bande passante 8M 6M
Diffuser 4*MPTS sur UDP et RTP en sortie, RJ45, 1000M/100M, Unicast/Multicast
Système prise en charge NMS basée sur le Web
Mise à niveau du logiciel Ethernet
Dimension (L*P*H)
Général
482 mm × 300 mm × 44,5 mm
Température 0~45℃(fonctionnement) ; -20~80℃(stockage)
Pouvoir
CA 100 V ± 1 050/60 Hz ; CA 220 V ± 10 %, 50/60 Hz
