Modulateur DVB-T 8 en 1/16 en 1 NDS3308T (V2)
Présentation du produit
Le modulateur DVB-T 8 en 1 (ou 16 en 1) NDS3308T (V2) est un appareil tout-en-un développé par DEXIN. Il prend en charge un maximum de 512 (ou 1024) entrées IP via les 4 ports GE/SFP et également 8 entrées ASI. Après multiplexage de 8 (ou 16) et modulation DVB-T, il fournit 8 (ou 16) porteuses non adjacentes (50 MHz à 960 MHz), 2 sorties ASI et 8 ou 16 sorties IP (MPTS) comme miroir des porteuses. L'appareil se caractérise par un niveau d'intégration élevé, des performances élevées et un faible coût. Il est très adaptable au système de diffusion DTV de nouvelle génération.
Caractéristiques principales
l 4 ports GE/SFP (max 512/1024 IP en entrée) :
Data1 est un port bidirectionnel, max 512 IP en entrée, 8 IP en sortie (pour la version 8 sorties DVB-T)
Data1 est un port bidirectionnel, max 1024 IP en entrée, 16 IP en sortie (pour la version 16 sorties DVB-T)
Ports Data2, 3 et 4 uniquement pour l'entrée
* Prend en charge un ajustement PCR précis
* Max 840 Mbps pour chaque entrée
* Prend en charge le remappage PID et l'édition PSI/SI
* Prend en charge jusqu'à 256 remappages PID par canal
* Prend en charge 6 entrées ASI et 2 sorties ASI
* Prise en charge de 8 (ou 16) TS multiplexés sur sortie UDP/RTP/RTSP
* Sortie 8 (ou 16) porteuses DVB-T non adjacentes, conforme à la norme ETSI EN300 744
* Prend en charge l'encodage RS(204,188)
* Prise en charge de la gestion de réseau basée sur le Web
Tableau des principes internes
Pour 8 transporteurs sortants :
Pour 16 transporteurs sortants :

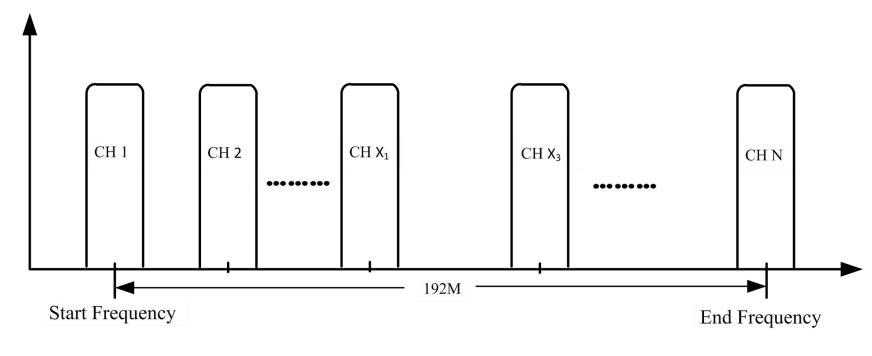

Illustration des paramètres du transporteur :
Caractéristiques
Saisir Saisir
8 porteuses DVB-T : 512 entrées IP max. via le port Ethernet 100/1000M Date1-Date4 (ou interface SFP en option). Chaque port de données peut recevoir jusqu'à 512 IP.
16 porteuses DVB-T : max. 1 024 entrées IP via le port Ethernet 100/1 000 M Date1-Date4 (ou interface SFP en option). Chaque port
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :
de données peut recevoir jusqu'à 1 024 IP.
6 entrées ASI, interface BNC
Protocole de transport TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3
Taux de transmission
Max 840 Mbps pour chaque canal d'entrée
Canal d'entrée 512 (ou 1024)
Canal de sortie 8 (ou 16)
Nombre
Multiplexeur
maximal de PID
Fonctions
256 par canal
Remappage PID (automatique/manuel en option)
Ajustement précis de la PCR
Génération automatique de tableaux PSI/SI
Canal 8 (ou 16)
Norme de modulation
Modulation
Paramètres
Sortie RF
Sortie TS
Système
Général
ETSI EN300 744
Constellation QPSK/16QAM/64QAM
Bande passante 6/7/8 MHz
Mode Trans 2K/4K/8K
FEC 1/2,2/3,3/4,5/6,7/8
Interface Port de sortie de type F pour 8 (ou 16) porteuses non adjacentes
Portée RF 50~960 MHz, pas de 1 kHz
Niveau de sortie -20~+10dbm (pour toutes les porteuses), pas de 0,5db
MER ≥ 40 dB
LCA -55 dBc
8 (ou 16) sorties IP sur UDP/RTP/RTSP, monodiffusion/multidiffusion, ports Ethernet
Data1 100/1000M
2 sorties ASI, une en miroir
Gestion de réseau basée sur le Web
Démission 420 mm × 440 mm × 44,5 mm (L x l x H)
Température 0~45℃(fonctionnement), -20~80℃(stockage)
Alimentation
électrique CA 100 V ± 10 %, 50/60 Hz ou CA 220 V ± 10 %, 50/60 Hz
