Tuner NDS3394T 16 en 1 24 en 1 vers modulateur DVB-T (V3)
Contour
Le NDS3394T V3 est un modulateur DVB-T hautes performances et économique conçu par Dexin. Il prend en charge 24 ou 16 entrées de tuners FTA, un maximum de 128 entrées IP via DATA1 et 2 entrées TS pour le remuxage via 2 ports d'entrée ASI. Après démodulation, multiplexage et modulation DVB-T, il génère 8 porteuses non adjacentes et 8 IP (MPTS) en tant que miroir de porteuses via DATA2. Le NDS3394T se caractérise également par un niveau d'intégration élevé, des performances élevées et un faible coût. Il est très adaptable à un système de diffusion de nouvelle génération.
Caractéristiques principales
24 (ou 16) entrées tuner commutables multimodes FTA DVB-S/S2/S2X ou DVB-C/T/T2/ISDB-T avec sortie en boucle + 2 entrées ASI + 128 entrées IP via DATA 1 sur protocole UDP et RTP, et fichiers TS en entrée en les lisant via un disque USB (FAT 32, USB 2.0)
8 sorties porteuses DVB-T non adjacentes, dans une bande passante de 192 MHz
8 sorties IP (MPTS) sur UDP et RTP/RTSP via DATA 2, comme miroir des opérateurs
2 sorties TS via ASI out 1 et ASI out 2, comme miroir des 2 porteuses choisies
Prise en charge de 8 groupes de multiplexage + 8 groupes de modulation DVB-T
Excellent indice de performance de sortie RF, MER≥40db
Prise en charge d'un ajustement PCR précis
Prise en charge de l'édition et de l'insertion PSI/SI
Prise en charge de la gestion Web, mises à jour via le Web
Redémarrer sur le Web après la mise à niveau du micrologiciel

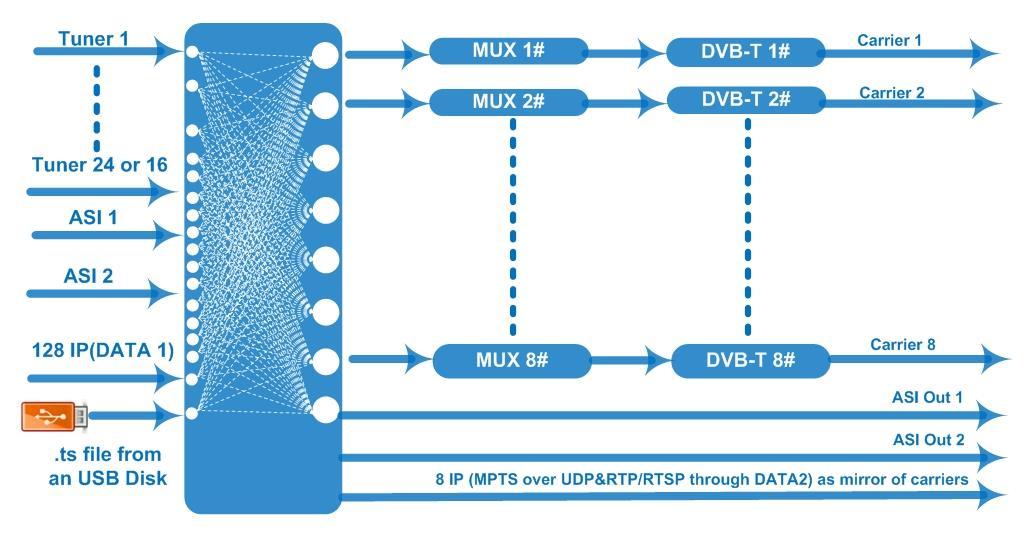

Principe de fonctionnement
Caractéristiques
24 ou 16 entrées tuner commutables multimodes FTA DVB-S/-S2/-S2X ou
DVB-C/T/T2/ISDB-T
128 entrées IP via les protocoles UDP et RTP
2 entrées ASI, interface BNC
Fichiers TS saisis en lisant ts via le disque USB (FAT 32, USB 2.0)
Fréquence en 950 à 2150 MHz
Débit de symboles 0,5 à 45 Msps
Saisir
DVB-S
Option 1 du syntoniseur
DVB-S2
Intensité du signal - 65~-25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit binaire
d'entrée maximal ≤120 Mbps
Fréquence en 950 à 2 150 MHz
Débit de symboles QPSK/8PSK/16APSK : 0,5 à 45 Msps
FEC
32APSK : 0,5 à 40 Méch./s ;
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,
9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤120 Mbps
Fréquence en 950-2150 MHz
Débit de symboles
FEC
DVB-S2X
DVB-C
Option 2 du syntoniseur
DVB-T/T2
QPSK/8PSK/16APSK : 0,5 à 45 Msps
8APSK/32APSK : 0,5 à 40 Méch./s
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK : 5/9 L, 26/45 L
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9
Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Débit binaire d'entrée maximal ≤120 Mbps
Standard J.83A (DVB-C), J.83B, J.83C
Fréquence en 50 à 960 MHz
Constellation 16/32/64/128/256 QAM
Fréquence en 50 à 960 MHz
Bande passante Bande passante 6/7/8 M
ISDB-T Fréquence en 50 à 960 MHz
Remappage PID maximal 256 sorties par canal
Multiplexage
Fonction
Remappage PID (automatiquement ou manuellement)/Filtre CA
Filtrage PID A/V
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Modulation Standard EN300 744
Contact : Tomleequan E-mail :
FFT 2K 4K 8K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde
1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Sortie RF
Diffuser
Système
Général
8 sorties porteuses non adjacentes dans une bande passante de 192 MHz
Fréquence RF 50 à 960 MHz
Niveau de sortie
RF -20~+3dBm, pas de 0,1dB
Sortie 8 porteuses DVB-T (interface de type F)
8 sorties IP (MPTS) sur UDP et RTP/RTSP (DATA2, comme miroir des opérateurs)
2 sorties ASI (2 TS en miroir)
Gestion de réseau (WEB)
Langue chinoise et anglaise
Mise à niveau du logiciel Ethernet
Dimensions (L x P x H) 482 mm × 270 mm × 44 mm
Température 0~45℃(fonctionnement) ; -20~80℃(stockage)
Pouvoir CA 100 V ± 1 050/60 Hz ; CA 220 V ± 10 %, 50/60 Hz
Comparaison technique majeure NDS3394T v1 v2 v3
Fonction LCD/TOUCHES NON NON Oui
Entrées ASI 2 1 2
Sorties ASI NON 2 pour un TS 2 pour deux TS
Entrées du tuner 16 16 ou 24 16 ou 24 (FTA DVB-S/S2/S2X ou DVB-C/T/T2/ISDB-T multimode entrées tuner commutables avec sortie en boucle)
Boucle de sortie RF Oui Non Oui
Sorties IP 1 sortie MPTS Sortie 8 MPTS Sortie 8 MPTS
USB N / A Jouer à TS Jouer à TS
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Ports de données
Redémarrer sur le Web après mise à niveau du micrologiciel
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Entrées/sorties IP via GE1
Entrées IP via DATA 1 Sorties IP via DATA 2
Entrées IP via DATA 1 Sorties IP via DATA2
