Modulateur DVB-C 4 en 1 NDS3348C
Sa production est temporairement arrêtée, et la date de reprise de la production n'est pas encore fixée.
Contour
Le NDS3348C est un modulateur DVB-C hautes performances et économique conçu par Dexin. Il dispose de 8 entrées tuner, après le processus de multiplexage, de brouillage et de modulation, puis il fournit 4 sorties porteuses DVB-C non adjacentes. Pour répondre aux diverses exigences des clients, cet appareil est également équipé de 128 entrées IP et de 4 sorties MPTS sur UDP et RTP. Sa conception de structure enfichable facilite grandement le changement de modules selon les besoins. De plus, les quatre CAM/CI accompagnés et les modules BISS peuvent décrypter les programmes d'entrée à partir de 8 entrées tuner et IP.
Le NDS3348C peut être mis à niveau et contrôlé via un système réseau, ce qui lui permet d'être largement utilisé dans la mise en place d'un réseau de diffusion numérique et très adaptable au système de diffusion CATV de nouvelle génération.
Caractéristiques
* 4 Tuner (DVB-C/T/(T)/S/S2/S2X/ISDBT en option) + 4 Tuner avec CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT en option)
* Module de démodulation (4 * RF / sortie de boucle + 4 * CAM + 4 * carte à puce)
* Un CAM peut décrypter plusieurs programmes à partir de tuners et d'IP
* maximum 128 entrées IP (MPTS/SPTS) sur protocole UDP et RTP
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail :
* 4 groupes multiplexage + 4 groupes brouillage + 4 groupes modulation DVB-C
* 4 sorties IP (MPTS) sur protocole UDP et RTP
* Fonctions de démodulation et de multiplexage intégrées
* Prise en charge du décryptage BISS
* Prise en charge du réglage PCR précis, du remappage PID, de la reconstruction et de l'édition PSI/SI, du filtrage PID A/V
* Gestion NMS basée sur le Web

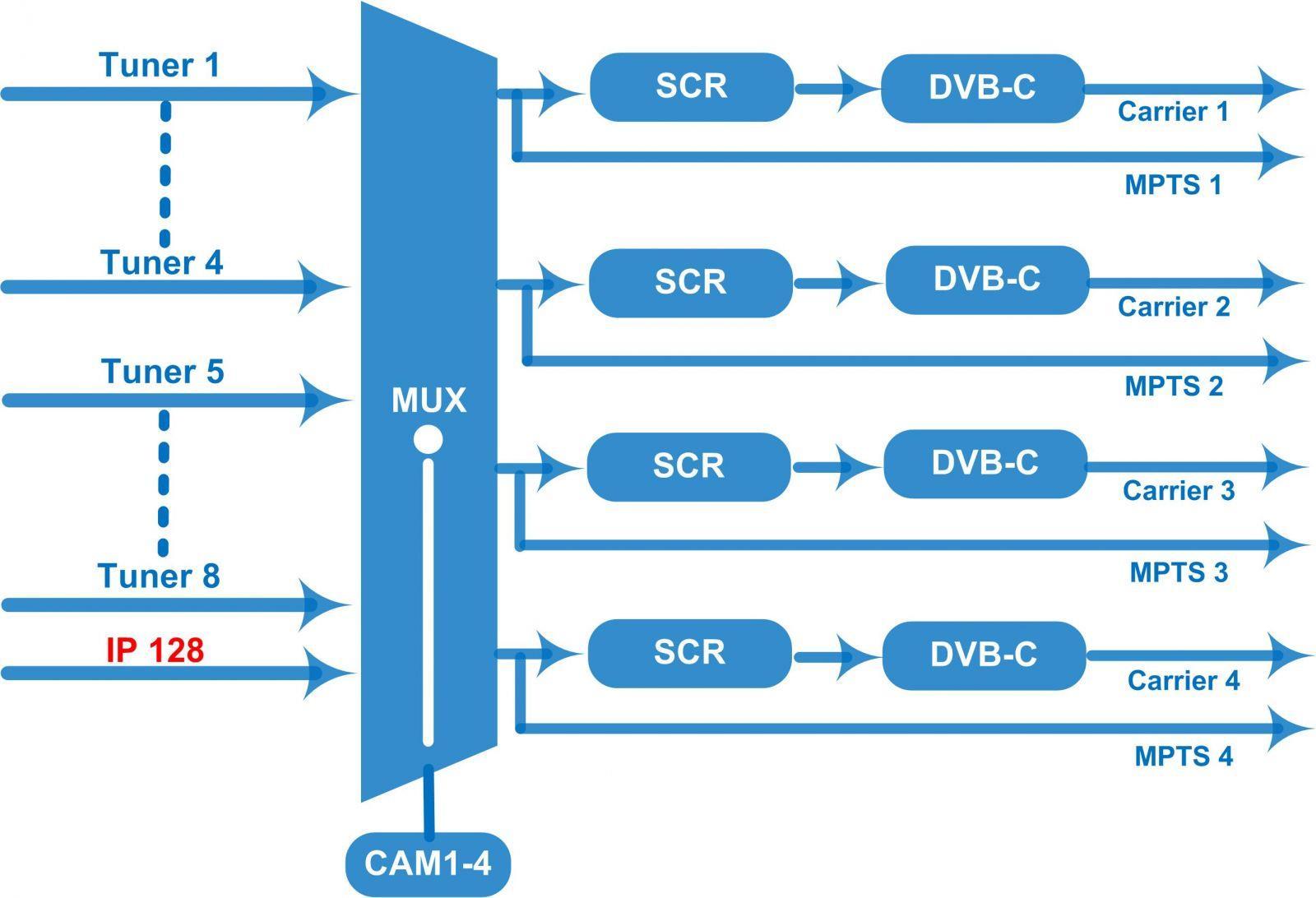

Tableau des principes
Caractéristiques
Saisir
4 tuners (DVB-C/T/(T)/S/S2/S2X/ISDBT en option) + 4 tuners avec CAM (DVB-C/T/(T)/S/S2/S2X/ATSC/ISDBT en option)
128 entrées IP (SPTS/MPTS) sur UDP et RTP, RJ45, 1000M/100M, Unicast/Multicast
Section Tuner Tuners multi-modes commutables (Nouveau)
DVB-C
DVB-T/(T)
Fréquence d'entrée 60 à 890 MHz
Standard J.83A, J.83C J.83B
Constellation 16/32/64/128/256 QAM 64/256 QAM
Fréquence 60 à 890 MHz
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Version 1
ISDB-T
DVB-S
Version 2 (Nouveau)
DVB-S2
DVB-S
d'entrée Bande passante 6/7/8 M
Fréquence d'entrée 60 à 890 MHz
Fréquence d'entrée 950-2150 MHz
Débit de symboles 0,5 à 45 Msps
Intensité du signal -65~-25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8 QPSK
Fréquence d'entrée 950 ~ 2150 MHz
Débit de symboles
QPSK : 1 à 45 Msps ; 8PSK : 0,5 à 45 Msps
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK
Fréquence d'entrée 950 ~ 2150 MHz
Débit de symboles 0,5 à 45 Msps
Intensité du signal - 65- -25dBm
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit binaire d'entrée maximal ≤129 Mbps
Fréquence d'entrée 950 ~ 2150 MHz
Débit de symboles
DVB-S2
FEC
QPSK/8PSK/16APSK : 0,5 à 45 Msps
32APSK : 0,5 à 40 Méch./s ;
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6,
8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK, 16APSK, 32APSK
Débit binaire d'entrée maximal ≤129 Mbps
Fréquence d'entrée 950 ~ 2150 MHz
Débit de symboles
FEC
QPSK/8PSK/16APSK : 0,5 à 45 Msps
8APSK/32APSK : 0,5 à 40 Méch./s
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK : 5/9 L, 26/45 L 16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Débit binaire d'entrée maximal ≤129 Mbps
Fréquence d'entrée 54 à 858 MHz
Bande passante 6M
Constellation 8VSB
Décryptage CAM/CI 4 ensembles
Décryptage
BISS Mode 1, Mode E (décryptage de programmes individuels)
Multiplexage Remappage 256 par canal d'entrée
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
DVB-S2X
ATSC-T
PID maximal
Fonction
Brouillage
Filtrage PID A/V
Remappage PID
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
CA simulcrypt maximal 4
Standard
ETR289, ETSI 101 197, ETSI 103 197
Connexion Connexion locale/à distance
Standard J.83A (DVB-C), J.83B, MER ≥ 43 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie RF -25~-1dbm(83~107 dbµV), pas de 0,1db
Débit de symboles 5.000~7.000Msps réglable
Modulation DVB-C
Sortie RF
Sortie combinée de 4 porteuses non adjacentes DVB-C, limitation de bande passante totale de 40 M
Constellation J.83A J.83B 16/32/64/128/256QAM 64/256 QAM
Bande passante 8M 6M
Diffuser 4*MPTS sur UDP et RTP en sortie (RJ45, 1000M/100M Unicast/Multicast)
Système prise en charge NMS basée sur le Web
Mise à niveau du logiciel Ethernet
Dimension 482 mm × 300 mm × 44,5 mm (L x P x H)
Général
Température 0~45℃(fonctionnement) ; -20~80℃(stockage)
Pouvoir CA 100 V ± 1 050/60 Hz ; CA 220 V ± 10 %, 50/60 Hz
