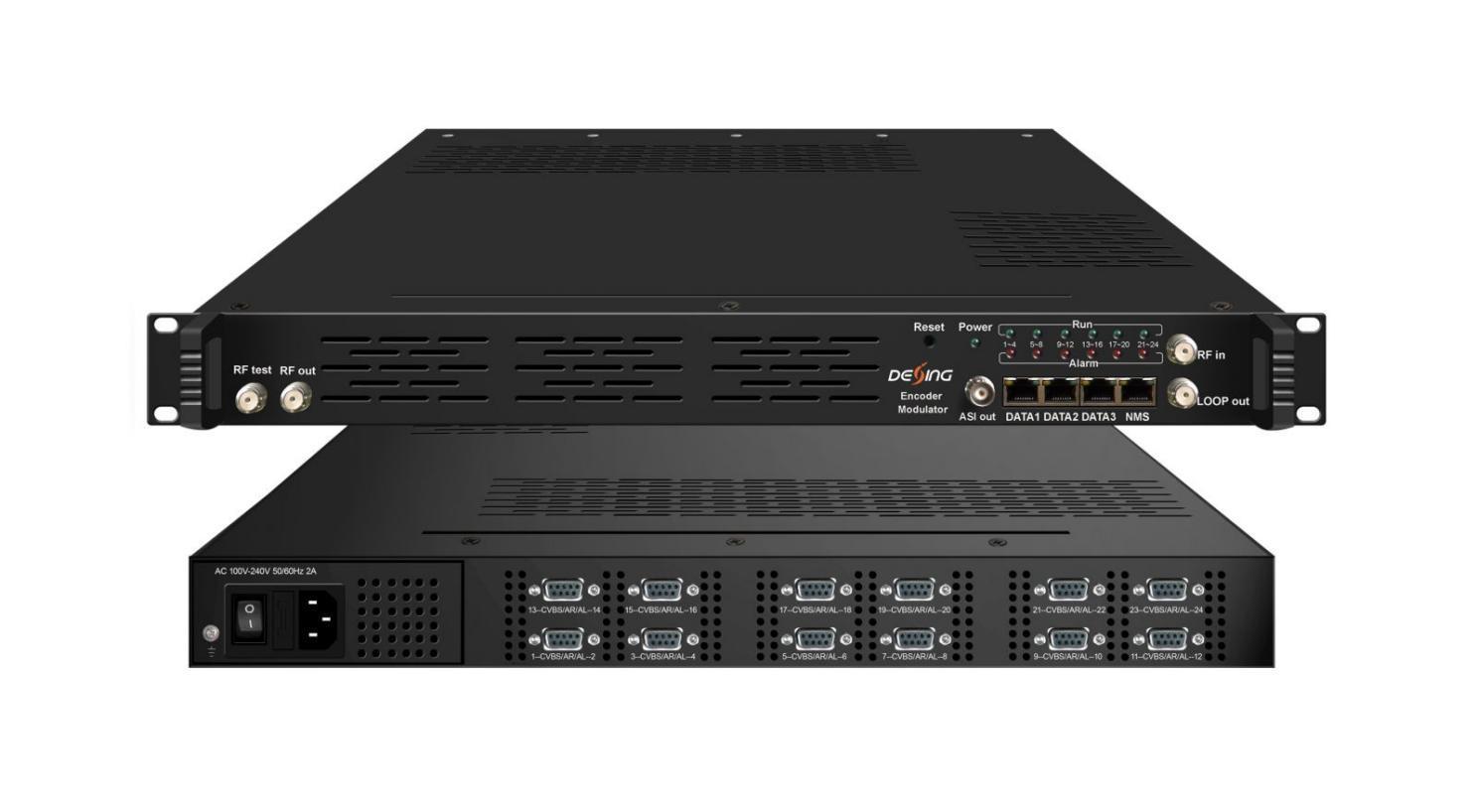

Modulateur codeur NDS3544HA
: +8613922702227
Présentation du produit
Le modulateur codeur SD NDS3544HA est un appareil professionnel à haute intégration qui comprend le codage, le multiplexage, le brouillage et la modulation. Il prend en charge 24 entrées CVBS avec codage vidéo MPEG-2 et MPEG-1 Layer 2, codage audio DD AC3 (2.0) et une entrée tuner DVB-C (ATSC en option) et une entrée IP maximale de 512 via le port Data1 (GE). Il prend également en charge la sortie RF DVB-C avec 16 porteuses non adjacentes ou la sortie RF DVB-T/ATSC avec 8 porteuses non adjacentes ou la sortie RF ISDB-T avec 6 porteuses non adjacentes et prend en charge 16/8/6 MPTS comme miroir de 16/8/6 porteuses via le port de sortie Data2 (GE). Cet appareil à fonctions complètes le rend idéal pour les petits systèmes de tête de
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
réseau CATV et constitue un choix judicieux pour les systèmes de télévision d'hôtel, les systèmes de divertissement dans les bars sportifs, les hôpitaux, les appartements...
Caractéristiques principales
* 24 entrées CVBS avec codage MPEG-2
* 1 entrée tuner DVB-C (ATSC en option) pour remux
* Chaque canal de sortie de porteuse traite un maximum de 32 IP à partir du port d'entrée DATA1 (protocole UDP et RTP)
* Prise en charge de l'encodage audio MPEG-1 Layer 2, DD AC3 (2.0)
* Prise en charge des sous-titres codés (CC)
* Prise en charge du multiplexage/brouillage/modulation DVB-C à 16 groupes
* Prise en charge du multiplexage à 8 groupes/modulation DVB-T/ATSC En option
* Prise en charge du multiplexage à 6 groupes/modulation ISDB-T En option
* Prise en charge de la sortie IP 16 MPTS (port DATA2 uniquement) via UDP, RTP/RTSP
* Prise en charge de la sortie IP 8 MPTS (port DATA2 uniquement) via UDP, RTP/RTSP Sortie RF DVB-T/ATSC
* Prise en charge de la sortie IP 6 MPTS (port DATA2 uniquement) sur UDP, RTP/RTSP - Sortie RF ISDB-T
* 1 sortie ASI comme miroir de l'une des porteuses de sortie RF En option
* Prise en charge du logo, de la légende et de l'insertion de code QR
* Prise en charge du remappage PID/ajustement PCR précis/édition et insertion PSI/SI
* Contrôle via la gestion Web et mises à jour faciles via le Web
* Coût le plus bas par canal, prix révolutionnaire
Tableau des principes

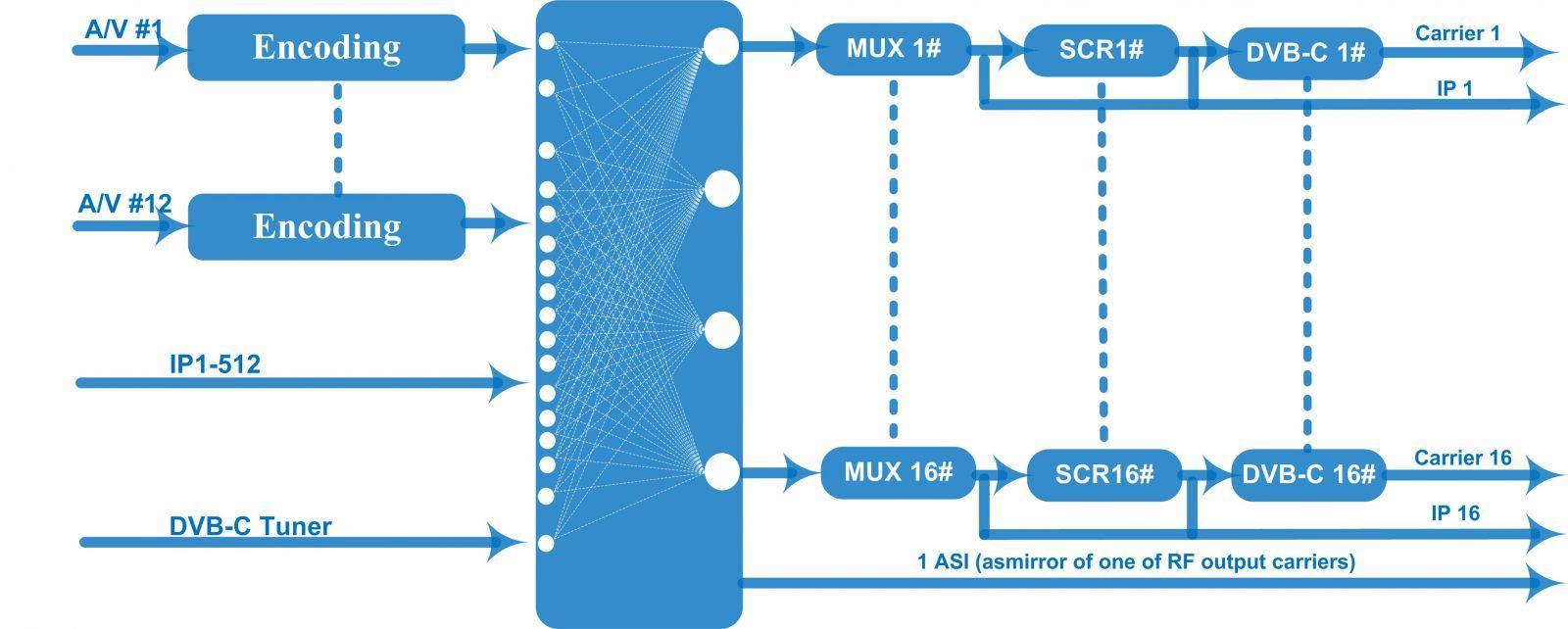

Principes de la norme DVB-C

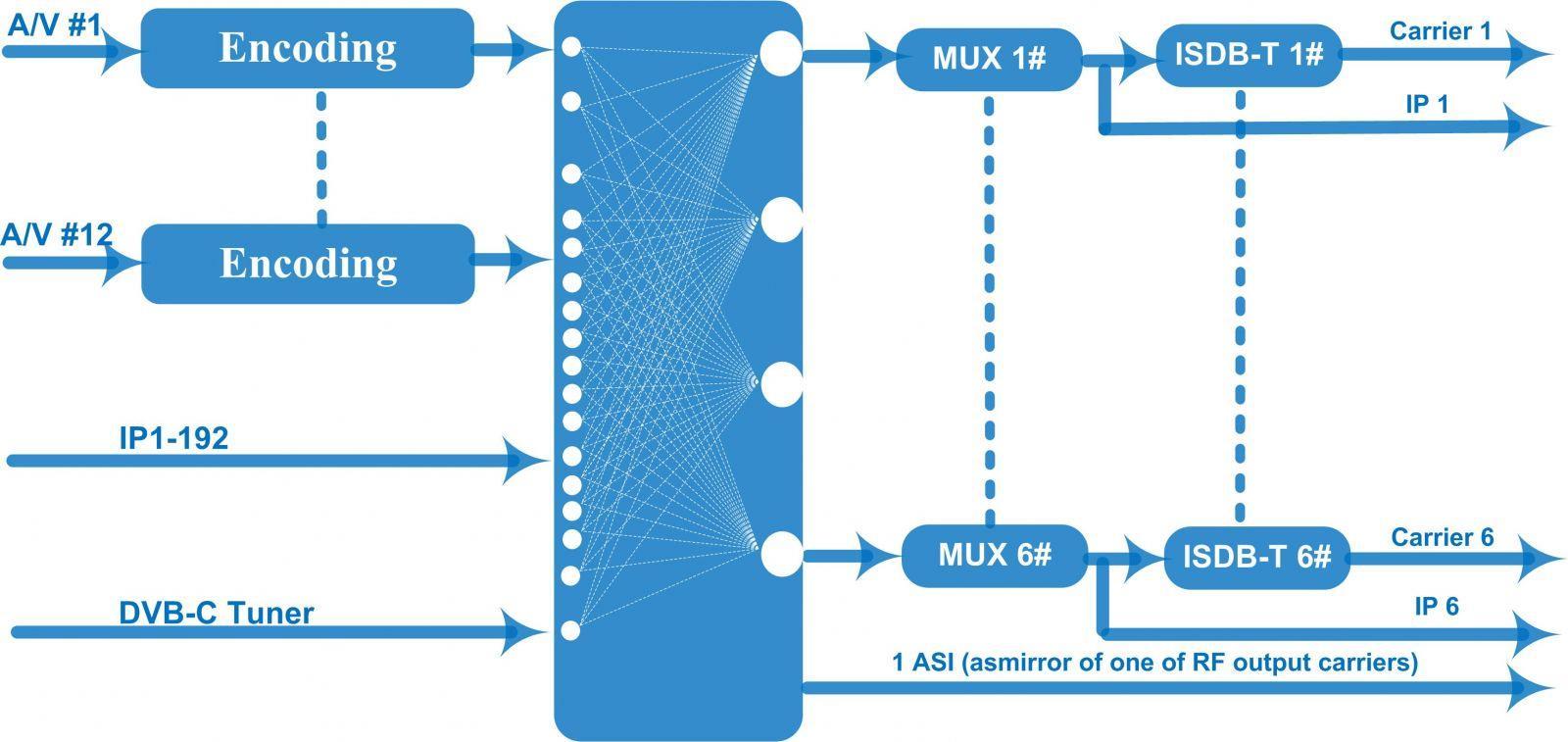

Tableau des principes ISDB-T
Spécifications techniques

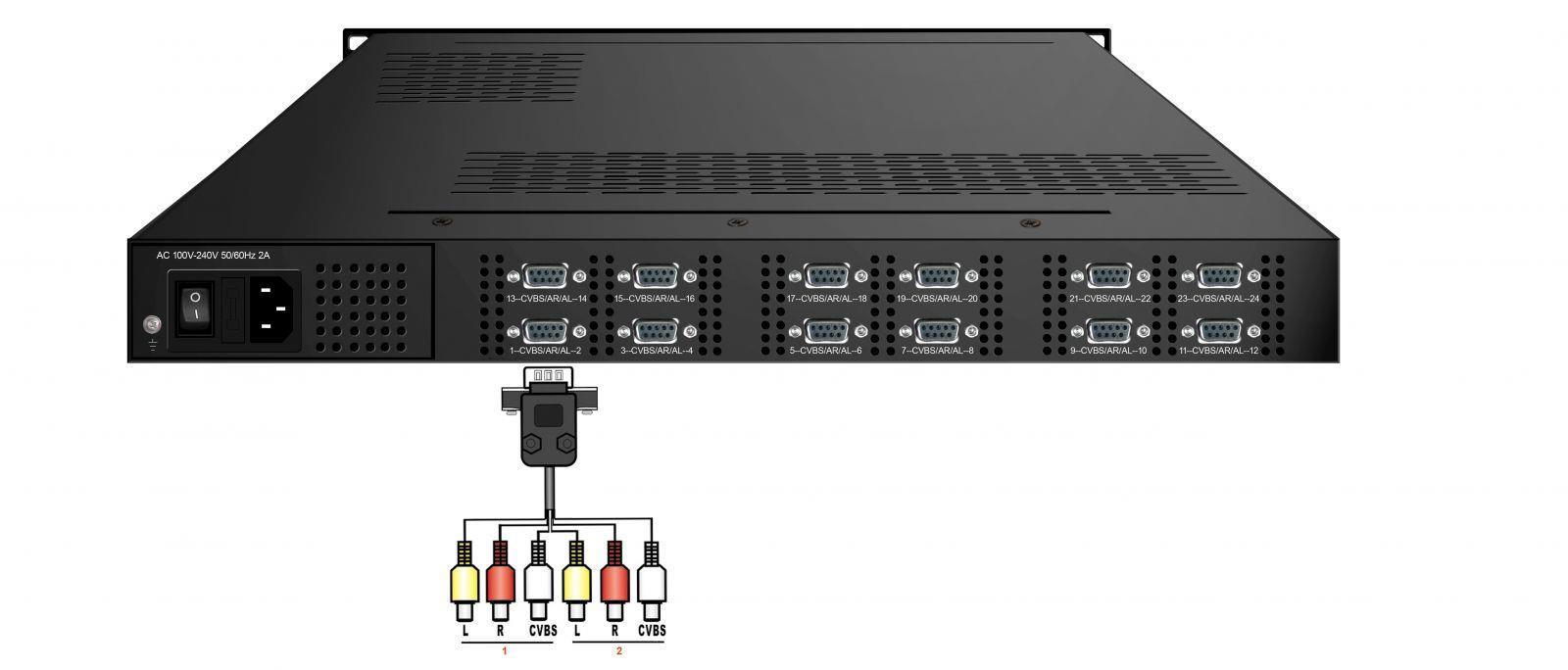

24 entrées CVBS
1 tuner DVB-C (ATSC en option) pour remux, interface de type F
Saisir
Entrée IP 512 sur UDP et RTP, DATA1, RJ45 sortie RF DVB-C
256 entrées IP sur UDP et RTP, DATA1, RJ45—sortie RF DVB-T/ATSC
192 entrées IP sur UDP et RTP, DATA1, RJ45 sortie RF ISDB
720×480_60i, 544×480_60i, 352×480_60i 352×240_60i, 320×240_60i, 176×240_60i, 176×120_60i
Vidéo Résolution
720×576_50i,704×576_50i,640×576_50i, 352×288_50i 320×288_50i, 176×288_50i, 176×144_50i
Contact : Tomleequan E-mail :

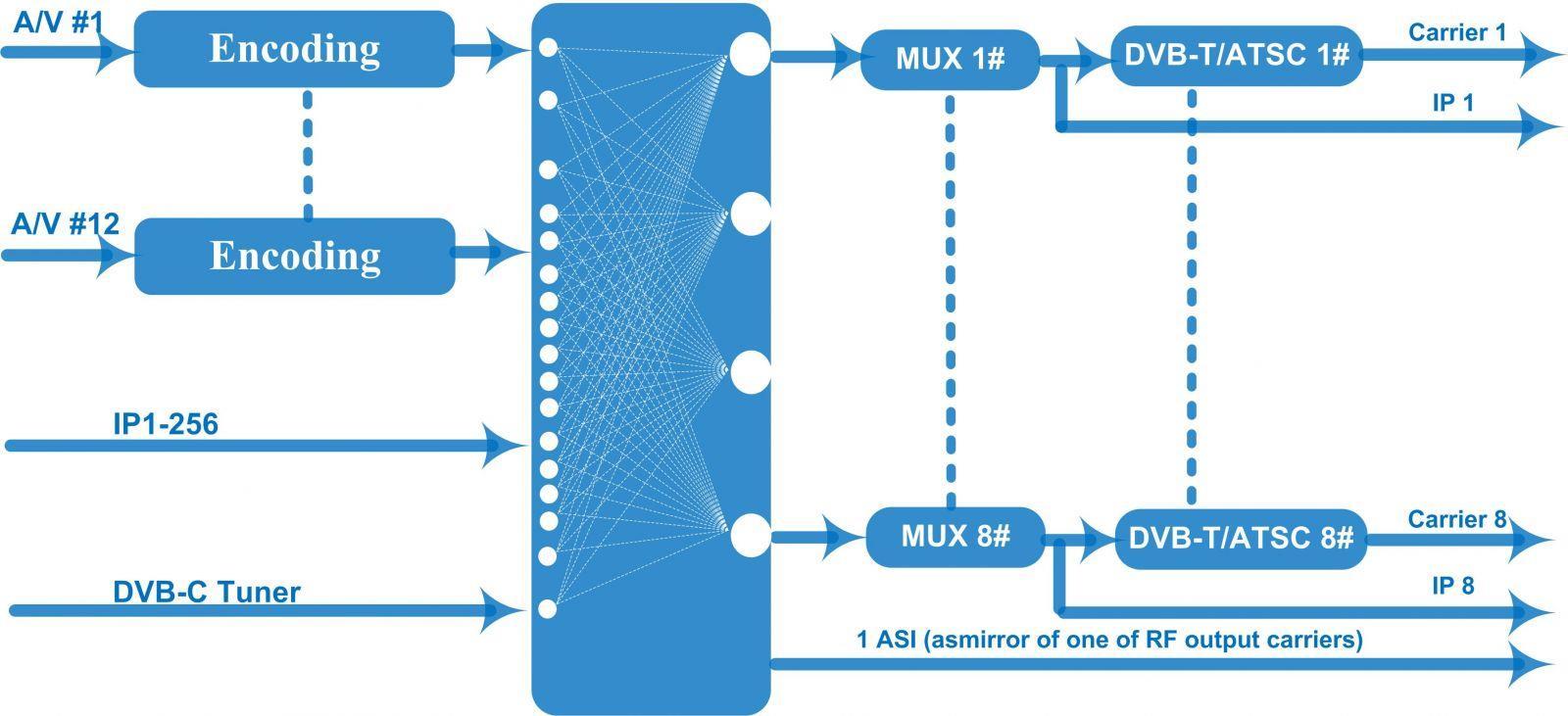

Principes de la DVB-T
Codage
Débit binaire
Audio
Multiplexage
Brouillage
MPEG-2
0,5 Mbps à 8 Mbps par canal
Contrôle des taux CBR/VBR
Structure du GOP IP, IBP, IBBP, IBBBP
Prétraitement
avancé
Codage
Taux
d'échantillonnage
Désentrelacement, réduction du bruit
MPEG-1 Couche 2, DD AC3 (2.0)
48 kHz
Résolution 24 bits
Débit binaire
PID maximal
Remappage
Fonction
64 Kbps, 128 Kbps, 192 Kbps, 256 Kbps, 320 Kbps, 384 Kbps pour chaque canal
180 entrées par canal
Remappage PID (automatiquement ou manuellement)
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
CA simulcrypt maximal 4
Standard ETR289, ETSI 101 197, ETSI 103 197
Connexion Connexion locale/à distance
Canal QAM
DVB-C
Modulation
DVB-T
16 porteuses non adjacentes en sortie (bande passante maximale
Standard EN300 429/UIT-T J.83A/B
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie RF -20~+10dbm (87~107 dbµV), pas de 0,1db
Débit de symboles 5,0 Msps à 7,0 Msps, pas de 1 ksps
J.83A
J.83B
Constellation 16/32/64/128/256QAM 64/256 QAM
Bande passante 8M 6M
Standard EN300744
Mode FFT 2K, 4K, 8K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Sortie de flux
Intervalle de garde 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
ATSC
ISDB-T
8 porteuses non adjacentes en sortie DVB-T (bande passante maximale 192 MHz)
Niveau de sortie RF -20~+10 dBm (77~97 dbµV), pas de 0,1 dB
Standard ATSC A/53
Bande passante 6M
Constellation 8VSB
FEC RS(208 188)+treillis
MER ≥ 40 dB
LCA -55 dBc
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
8 porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Niveau de sortie RF -20~+10dbm (pour toutes les porteuses), pas de 0,5db
Standard Norme ARIB-B31
Bande passante 6M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
Fréquence RF 50~960MHz, pas de 1KHz
Sortie RF
Sortie de 6 porteuses non adjacentes (bande passante maximale 192 MHz)
Niveau de sortie RF -20 dBm à +10 dBm, pas de 0,1 dB
1 sortie ASI comme miroir d'une des porteuses de sortie RF - En option 16 sorties MPTS sur UDP et RTP/RTSP comme miroir de 16 porteuses DVB-C, 8 sorties MPTS sur UDP et RTP/RTSP comme miroir de 8 porteuses DVB-T/ATSC (en option)
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Fonctionnement du système
Divers
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
6 sorties MPTS sur UDP et RTP/RTSP comme miroir de 6 porteuses ISDB-T (en option)
1 interface Ethernet Base-T 1000M
Gestion de réseau (WEB)
Langue chinoise et anglaise
Mise à niveau du logiciel Ethernet
Dimensions (L × L × H) 482 mm × 440 mm × 44 mm
Environnement 0~45℃(travail) ; -20~80℃(stockage)
Besoins en énergie 110 V CA ± 10 %, 50/60 Hz, 220 V CA ± 10 %, 50/60 Hz
Informations de commande
À propos de nous
FMUSER est une société spécialisée dans les systèmes de diffusion et de transmission télévisuelle et l'inté gration de systèmes IPTV hôteliers. La société a été créée en 2009 et a servi plus de 180 pays à travers le monde. Plus de 20 000 stations de télévision, stations de radio et clients hôteliers de différents pays.
