Modulateur d'encodeur série NDS3542
Présentation du produit
Les produits de la série NDS3542 sont des appareils tout-en-un de DEXIN qui intègrent le codage, le multiplexage et la modulation pour convertir les signaux V/A en sortie RF numérique. Il adopte une conception structurelle de type tiroir interne qui facilite grandement le changement des modules de codage (HDMI/CVBS/SDI/YPbPr/…) selon les besoins. Pour répondre aux diverses exigences des clients, le NDS3542 est également équipé en option d'une entrée ASI pour le remux et de 2 ports de sortie ASI. Les sorties MPTS et SPTS sont disponibles via le port DATA gigabit.
Avec ses différentes entrées disponibles, nos produits de la série NDS3542 sont largement utilisés dans les lieux publics tels que le métro, les halles de marché, les théâtres, les hôtels, les complexes hôteliers, etc. pour la publicité, la surveillance, la formation et l'éducation dans les entreprises, les écoles, les campus, les hôpitaux…
Caractéristiques principales
Entrées HDMI/CVBS/SDI/YPbPr… (désormais seules les cartes HDMI et SDI sont disponibles) 1*entrée ASI pour remux et 2 ports de sortie ASI (en option) ;
Encodage vidéo MPEG2 HD/SD et MPEG4 AVC H.264 HD/SD
Encodage audio MPEG4-AAC ; MPEG2-AAC ; MPEG1 Layer II et Dolby Digital AC3 2.0
Normalisation des dialogues
Prise en charge des sous-titres codés (CC) pour la carte SDI
Prise en charge du mode d'encodage à faible délai (carte SDI et HDMI)
Prise en charge de l'édition PSI/SI
Contact : Tomleequan E-mail :
Prise en charge du remappage PID
Sortie RF numérique (DVB-C/T/ATSC/ISDB-T RF en option)
Sortie IP via le port de données gigabit
Prise en charge LCN (Logical Channel Number) – pour le mode de modulation DVB-C/T/ISDB-T
Prise en charge de VCT (Virtual Channel Table) – pour le mode de modulation DVB-C/ATSC
Conception modulaire, modules d'encodage enfichables
Écran LCD, télécommande et firmware
Gestion NMS basée sur le Web ; mises à jour via le Web
Coût le plus bas par canal
Spécifications techniques

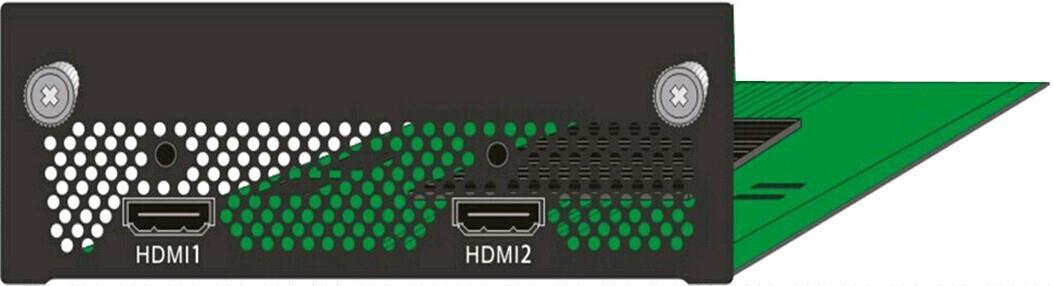

Entrée HDMI
Saisir HDMI*1 (l'autre est de secours)
Codage MPEG2; MPEG4 AVC/H.264
Débit binaire 1-19,5 Mbps
Résolutio 1920*1080_60P, 1920*1080_50P, (-pour MPEG4 AVC/H.264 uniquement)
Chroma 4:2:0 Rapport hauteur/l argeur 16:9,4:3
Codage
Audio
MPEG1 couche II ; MPEG 2-AAC ; MPEG 4-AAC et Dolby Digital AC3 2.0
Taux d'échantil 48 kHz

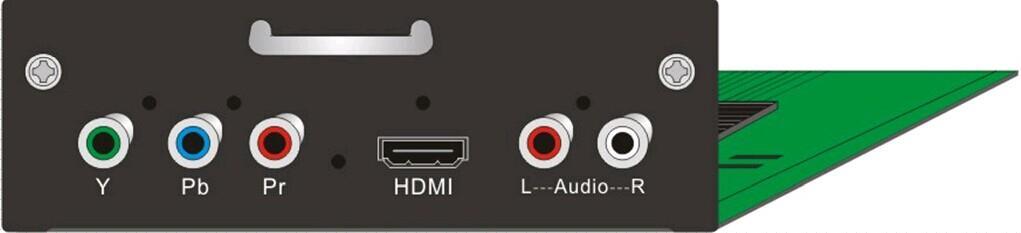

Entrée HDMI/YPbPr/CVBS 3 en 1
Vidéo (HDMI)
lonnage
Débit binaire
64/96/128/192/256/3 20 kbps
Codage MPEG2; MPEG4 AVC/H.264
Saisir HDMI*1
Débit binaire 1-19,5 Mbps
Résolutio n 1920*1080_60P, 1920*1080_50P, (pour MPEG4 AVC/H.264 uniquement) 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P 720*480_60i,
(en cours de développement)
hauteur/l argeur 16:9,4:3
Codage
Audio (HDMI)
MPEG1 Couche II, MPEG2-AAC, MPEG4-AAC et Dolby Digital AC3 2.0
Saisir HDMI*1
Taux d'échantil lonnage 48 kHz
Débit binaire 64/96/128/192/256/3 20 kbps
Vidéo (YpbPr/C
Codage MPEG2; MPEG4 AVC/H.264

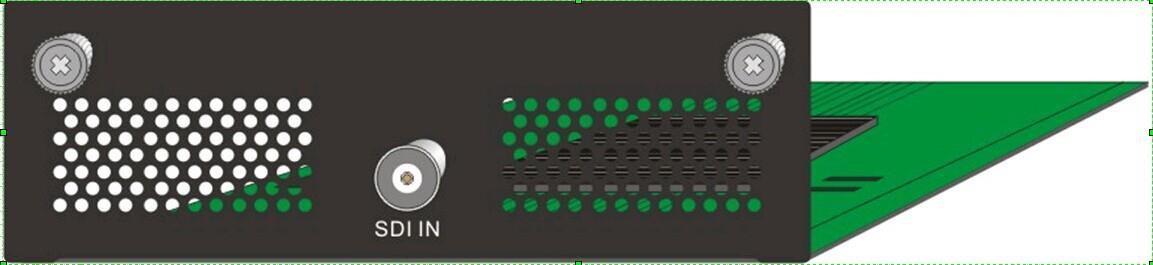

Entrée SDI
VBS) Saisir
YpbPr*1 / CVBS *1
Débit binaire 1-19,5 Mbps
CVBS : 720x576_50i (PAL) ; 720x480_60i (NTSC)
Résolutio n
YpbPr : 1920*1080_60i, 1920*1080_50i ; 1280*720_60p, 1280*720_50P
Faible délai Normal, Mode 1, Mode 2
Chroma 4:2:0 Rapport hauteur/l argeur 16:9, 4:3
Codage
Audio (YpbPr/C VBS)
MPEG1 Couche II ; MPEG2-AAC ; MPEG4-AAC et Dolby Digital AC3 2.0
Interface 1*stéréo/2*mono
Taux d'échantil lonnage 48 kHz
Débit binaire 64/96/128/192/256/3 20 kbps
Codage MPEG2; MPEG4
Résolution 1920*1080_50 P, (-pour MPEG4
Section modulateur
AVC/H.264 uniquement) 1920*1080_60 i, 1920*1080_50 i, 1280*720_60p , 1280*720_50P 720*480_60i, 720*576_50i
Faible délai Normal, Mode 1, Mode 2
Chroma 4:2:0
Rapport hauteur/la rgeur 16:9,4:3
Au dio Codage
MPEG1 Couche II, MPEG2-AAC, MPEG4-AAC et Dolby Digital AC3 2.0
Taux d'échantill onnage 48 kHz
Débit binaire 64/96/128/19 2/256/320 kbps
Standard DVB-T COFDM
Bande passante 6M, 7M, 8M
DVB-T (en option)
Constellat ion QPSK, 16QAM, 64QAM
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8.
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de 2K, 4K, 8K
DVB-C (Facultat if)
transmiss ion
MER Environ 40 dB
Fréquenc e RF 50~960MHz, pas de 1KHz
Sortie RF
Sortie combinée de 4 porteuses DVB-T
Niveau de sortie RF -20 ~ -3 dbm, pas de 0,1 db
Standard J.83A (DVB-C), J.83B, J.83C
MER Environ 40 dB
Fréquenc e RF 50~960MHz, pas de 1KHz
Niveau de sortie RF -20~ +3dbm, pas de 0,1db
Débit de symboles 3.000~9.000Msps réglable
Sortie RF
Sortie combinée de 4 porteuses DVB-C J.83A J.83
Constellat ion 16/32/64/12 8/256QAM
Bande passante 8M
Standard ATSC A/53
Fréquenc e RF 50~960MHz, pas de 1KHz.
ATSC (Facultat if)
Sortie RF
Sortie combinée de 4 porteuses ATSC
Niveau de sortie RF -20~ +3dbm, pas de 0,1db
Constellat ion 8VSB
ISDB-T Standard Norme ARIB-B31
(en option) (en cours de dévelop pement)
Bande passante 6M
Constellat ion QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmiss ion 2K, 4K, 8K
MER Environ 40 dB
Fréquenc e RF 50~960MHz, pas de 1KHz
Sortie RF 1*ISDBT
Niveau de sortie RF -20~ +3dbm, pas de 0,1db
Interface locale Écran LCD + boutons de commande
Gestion à distance Système de gestion de réseau Web
2 sorties ASI (type BNC, même TS, miroir comme MPTS ou SPTS)
Général
Système
Stream Out
DVB-C/-T/ATSC : sortie IP (4 MPTS et 2 SPTS) via UDP, RTP/RTSP (sortie 4 porteuses RF)
ISDBT : sortie IP (1 MPTS et 2 SPTS) via UDP, RTP/RTSP (1 porteuse RF en sortie)
Port de données 1000M
Interface NMS RJ45, 100M
Langue Anglais
Spécifica Alimentat 100~240 VCA, 50/60
tions physique s ion électriqu e Hz Dimensio ns 482*242*44mm
Températ ure de fonctionn ement 0~45℃

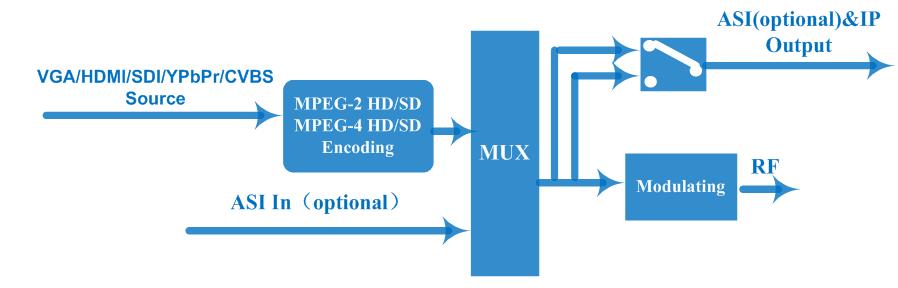

Tableau des principes

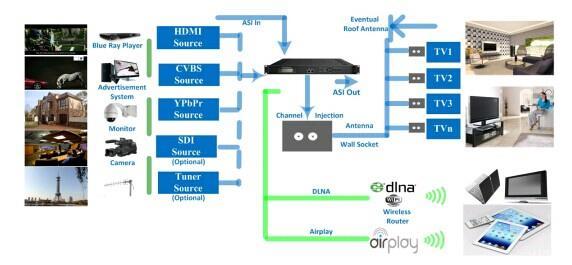

Applications typiques
