Description générale
Le modulateur d'encodeur DEXIN NDS3556 4K 50/60P est conçu sur la base de l'électronique grand public qui permet l'entrée de signal HDMI dans les distributions TV avec des applications dans le divertissement à domicile, le contrôle de surveillance, l'affichage numérique hôtelier, etc.
Il s'agit d'un appareil tout-en-un intégrant l'encodage et la modulation pour convertir les signaux audio/vidéo en sortie RF DVB-C/DVB-T/ISDB-T/ATSC.
La source des signaux peut provenir d'un décodeur, d'un récepteur satellite, de caméras de télévision en circuit fermé, etc. Son signal de sortie doit être reçu par des téléviseurs ou des décodeurs, etc.
Caractéristiques principales
Entrée HDMI avec vidéo H.265/h.264 (encodage 4K pour H.265 uniquement)
Option de commande DVB-C/DVB-T/ISDB-T/ATSC RF OUT
Sortie IP via UDP, RTP/RTSP à partir du port de données auto-adaptatif 100/1000M
Prise en charge du transfert AC3
Prise en charge de l'insertion OSD (logo/code QR), le logo au format PPT est disponible
Prise en charge des sous-titres codés (CC)/télétexte (CC n'est pas disponible pour H.265 pour le moment)
Prise en charge de la fonction de retard audio
Prise en charge de l'enregistrement et de la lecture TS via le disque USB (FTA 32)
Écran LCD pour une gestion facile

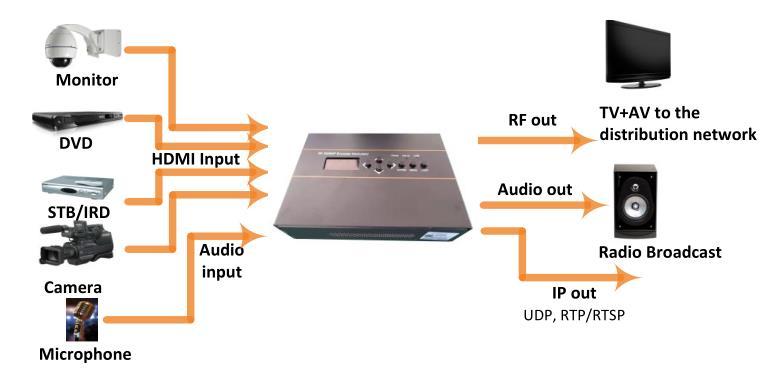

Connexion système
Apparence et description
Spécifications techniques
Vidéo
Section d'encodage HDMI
Codage Formats de vidéo HEVC/H.265, MPEG 4 AVC/H.264
Interface HDMI*1. Sortie en boucle HDMI*1
Résolution 3840*2160_60/50P (H.265 uniquement),
Contact : Tomleequan E-mail :
Audio
Chroma
Débit binaire
Contrôle des taux
1920*1080_60/59.94/50P, 1280*720_60/59.94/50P,
Entrée : 4 : 4 : 4 : 4/4 : 2 : 2 ; sortie : 4 : 2 : 0
2 Mbps à 20 Mbps
CBR/VBR
Structure du GOP IBBP, IPPP
Format d'encodage
Taux d'échantillonnage
Débit binaire
MPEG-1 couche 2, LC-AAC, HE-AAC, HE-AAC V2; Passage AC3
32 KHz, 44,1 KHz, 48 KHz
48 Kbps à 384 Kbps (MPEG-1 couche 2 et LC-AAC)
24 Kbit/s à 128 Kbit/s (HE-AAC)
18 Kbit/s à 56 Kbit/s (HE-AAC V2)
Sortie IP
Sortie IP sur UDP (Unicast/multicast), RTP/RTSP, (RJ45, 100M/1000M auto-adaptatif)
Section modulateur DVB-C
Standard J.83A (DVB-C), J.83B
MER ≥ 40 dB
Fréquence RF
100-1000 MHz, pas de 1 kHz
Niveau de sortie RF -20~ -5 dBm, pas de 1 dB
Débit de symboles
5.000~7.000Msps réglable J.83A J.83B
Constellation 16/32/64/128/256 QAM 64/256 QAM
Bande passante 8M 6M
Section modulateur DVB-T
Standard DVB-T COFDM
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Mode de transmission : 2K, 8K
MER ≥ 35 dB
Fréquence RF
Niveau de sortie RF
100-900 MHz, pas de 1 kHz
-63~ -16 dBm, pas de 1 dB
Section modulateur ISDB-T
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Standard
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Norme ARIB-B31
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde
1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
Taux de code
Fréquence RF
1/2, 2/3, 3/4, 5/6, 7/8
100~900MHz, pas de 1KHz
Niveau de sortie RF -63~ -16 dBm, pas de 1 dB
Section modulateur ATSC
Standard ATSC A/53
Constellation 8 VSB
Niveau de sortie RF
-63~-16 dBm (44~91 dBµV), pas de 1 dB
MER ≥ 35 dB
Fréquence RF
Niveau de sortie RF
100~900MHz, pas de 1KHz
-63~ -16 dBm, pas de 1 dB
Système
Gestion Interface Web, LED + clavier
Langue Anglais
Mise à niveau Mise à jour du site Web
Général
Alimentation électrique
Dimensions
12 V CC
203*144*52mm
Poids < 1kg
