Modulateur d'encodeur NDS3542HB

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Modulateur d'encodeur NDS3542HB

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

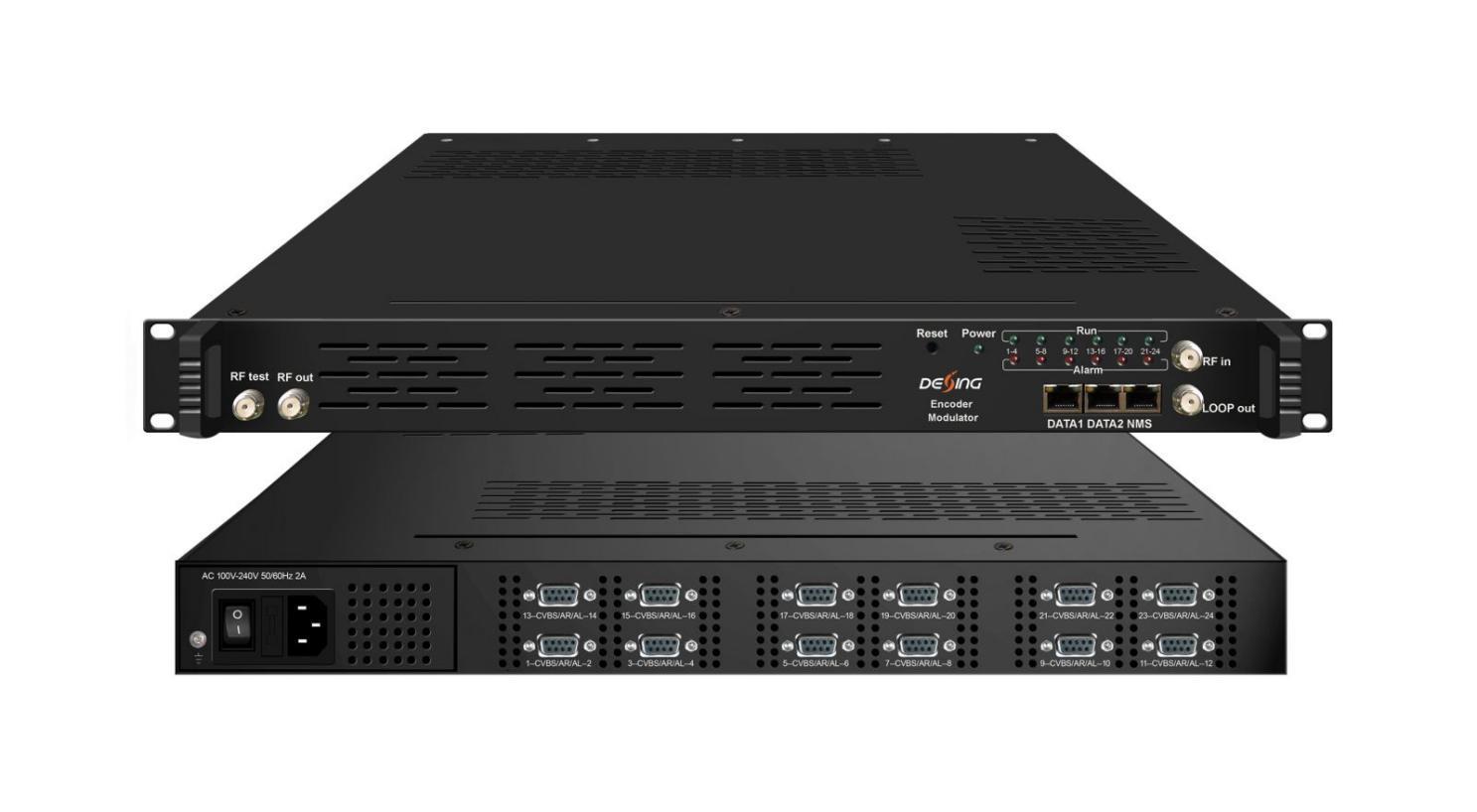

Présentation du produit Le modulateur d'encodeur SD NDS3542HB est un appareil professionnel à haute intégration qui comprend l'encodage, le multiplexage, le brouillage et la modulation. Il prend en charge 8/12/16/24 entrées CVBS, une entrée tuner et 128 entrées IP via les ports Data1 (GE) et Data2 (FE). Il prend également en charge 4 sorties RF DVB-C/T et 4 sorties MPTS. Cet appareil à fonctions complètes le rend idéal pour les petits systèmes de tête de réseau CATV et constitue un choix judicieux pour les systèmes de télévision d'hôtel, les systèmes de divertissement dans les bars sportifs, les hôpitaux, les appartements...

Caractéristiques principales * 8/12/16/24 entrées A/V avec encodage MPEG-2, MPEG4 AVC/H.264 * 1 entrée tuner DVB-C/T/(T)/ISDBT/S/S2 (en option) pour remux * 128 entrées IP (Data1 et Data2) via les protocoles UDP et RTP * Prise en charge de l'encodage audio MPEG1 Layer 2, LC-AAC, HE-AAC * Prise en charge de 4 sorties IP MPTS (port DATA1 uniquement) via les protocoles UDP et RTP * 4 sorties RF DVB-C ou 4 DVB-T * Prise en charge du remappage PID/ajustement PCR précis/édition et insertion PSI/SI * Prise en charge du logo, du code QR et de l'insertion de légendes * Contrôle via la gestion Web et mises à jour faciles via le Web

Tableau des principes

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Sortie RF DVB-C

Sortie RF DVB-T

Spécifications techniques

Saisir

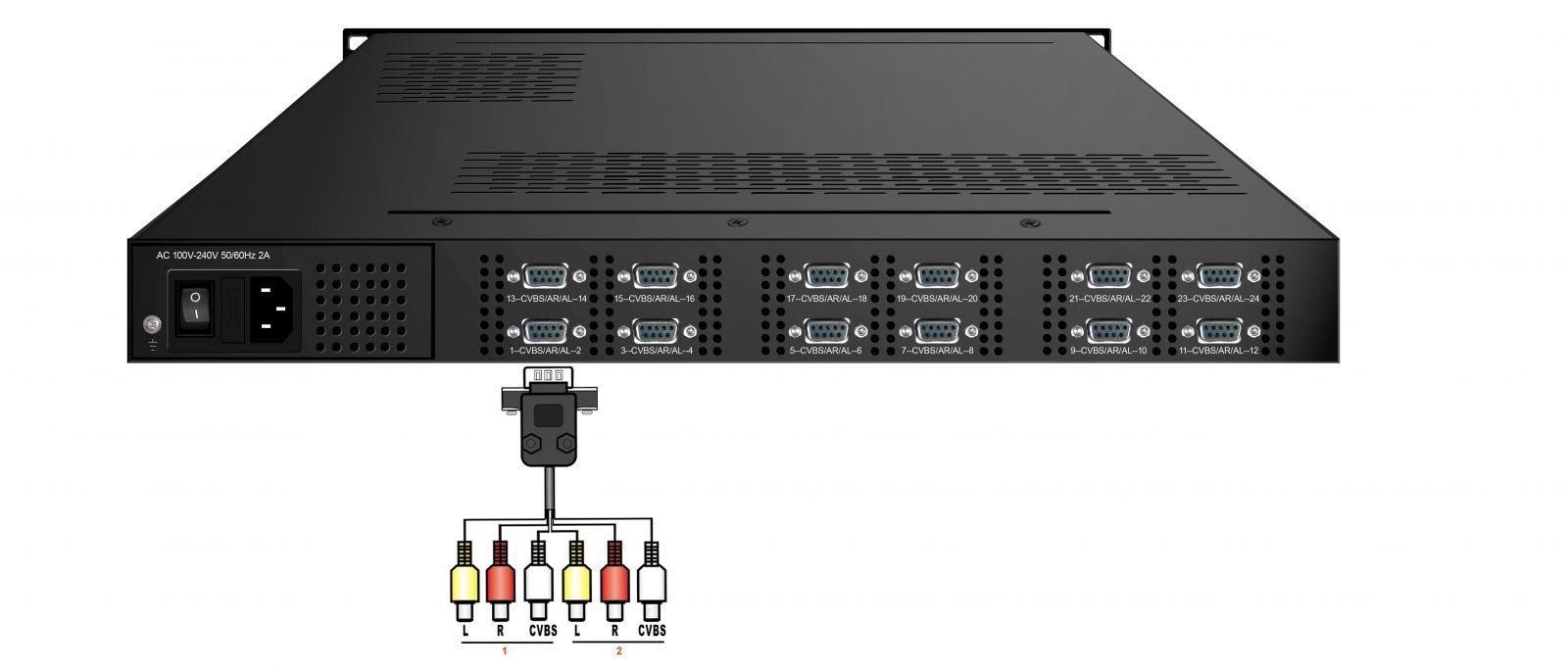

8/12/16/24 entrées CVBS, interface RCA, 1 tuner DVB-C/T/(T)/ISDBT/S/S2 (en option) pour remux, interface de type F 128 entrées IP sur UDP et RTP via DATA1 et DATA2, RJ45 720*576 à 50i

720*576/352*288/320*240/320*180/ 176*144/160*120/160*90 à 50 Hz

720*480 à 60i

720*480/352*288/320*240/320*180/ 176*144/160*120/160*90 à 60 Hz

Résolution

Vidéo

Codage MPEG-2, MPEG4 AVC/H.264 Débit binaire 0,5 à 5 Mbps Contrôle des taux CBR/VBR Structure du GOP IPPP, IBPBP, IBBPB, IBBBP Prétraitement Désentrelacement, réduction du bruit Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Audio

Multiplexage

avancé Codage MPEG1 Couche 2, LC-AAC, HE-AAC Taux 48 kHz d'échantillonnage Bits par 32 bits échantillon Débit binaire 48 Kbps~384 Kbps (chaque canal) PID maximal 128 entrées PID par canal Remappage Remappage PID (automatiquement ou manuellement) Fonction Ajustement précis de la PCR Générer automatiquement le tableau PSI/SI

CA simulcrypt Brouillage maximal (uniquement pour la sortie RF Standard DVB-C) Connexion

DVB-C

Modulation

DVB-T

4 EN300 429/UIT-T J.83A/B Connexion locale/à distance 4 sorties RF DVB-C (sortie combinée à 4 Sortie RF porteuses) Standard EN300 429/UIT-T J.83A/B MER ≥ 40 dB Fréquence RF 50~960MHz, pas de 1KHz Niveau de sortie -25~-1 dBm, pas de 1 dBm RF Débit de 5,0 Msps à 7,0 Msps, pas de 1 ksps symboles Constellation 16/32/64/128/256QAM J.83A J.83B Constellation 16/32/64/128/256QAM 64/256 QAM Bande passante 8M 6M 4 sorties RF DVB-T (sortie combinée à 4 Sortie RF porteuses) Standard EN300744 MER ≥ 42 dB Fréquence RF 50~960MHz, pas de 1KHz Niveau de sortie -28~ -3 dBm, pas de 0,1 dBm RF Mode FFT 2K, Constellation QPSK, 16QAM, 64QAM Bande passante 6M, 7M, 8M

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227

Sortie de flux

Intervalle de 1/4, 1/8, 1/16, 1/32 garde FEC 1/2, 2/3, 3/4, 5/6, 7/8 Sortie RF (interface de type F) 4 sorties IP MPTS sur UDP/RTP via Data1 (interface Ethernet 1000M Base-T)

Fonctionnement Gestion de réseau (WEB) du système Mise à niveau du logiciel Ethernet

Divers

Dimensions (L × L × H) Poids approximatif Environnement Besoins en énergie

482 mm × 410 mm × 44 mm 8 kg 0~45℃(travail) ; -20~80℃(stockage) 110 V CA ± 10 %, 50/60 Hz, 220 V CA ± 10 %, 50/60 Hz

Informations sur la commande NDS3542HB-8

NDS3542B-8

NDS3542HB-12

NDS3542HB-12

NDS3542HB-24

NDS3542HB-24

(Sortie RF DVB-C ) (Sortie RF DVB-T) (Sortie RF DVB-C) (Sortie RF DVB-T) (Sortie RF DVB-C) (Sortie RF DVB-T) 8 entrées CVBS

√

12 entrées CVBS

√ √

√

Entrée 24 CVBS Fonction de brouillage

√ √

√

√

√

À propos de nous FMUSER est une société spécialisée dans les systèmes de diffusion et de transmission télévisuelle et l'inté gration de systèmes IPTV hôteliers. La société a été créée en 2009 et a servi plus de 180 pays à travers le monde. Plus de 20 000 stations de télévision, stations de radio et clients hôteliers de différents pays.
